Treliças de escadas rolantes para complexos empresariais na China
Projeto de cliente da Dlubal
![[ZH] CP 001195 | Treliças de escada rolante para complexos comerciais na China](/-/media/Images/netgenium/thumbnails/2/9/6/9/0/2969060/2969060.png?la=pt&mw=280&mlid=38C967B76B9A48B5BC4E78FAAFBF86B7&hash=7FE1866AE5A15424AAD9B309A0BB75E6FE9E0ED3)
-

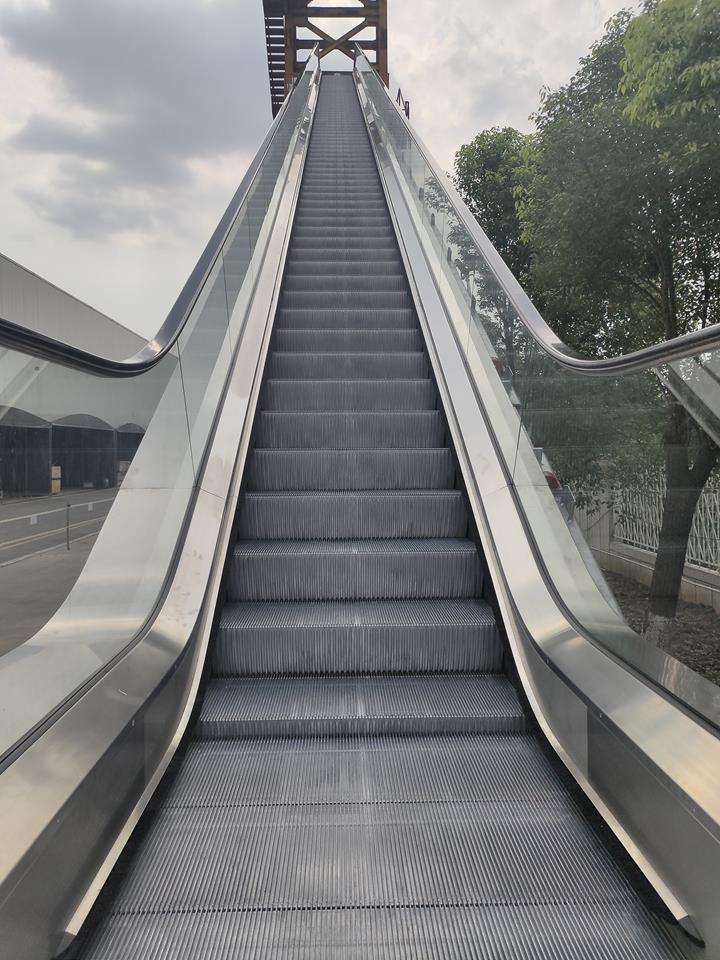

03

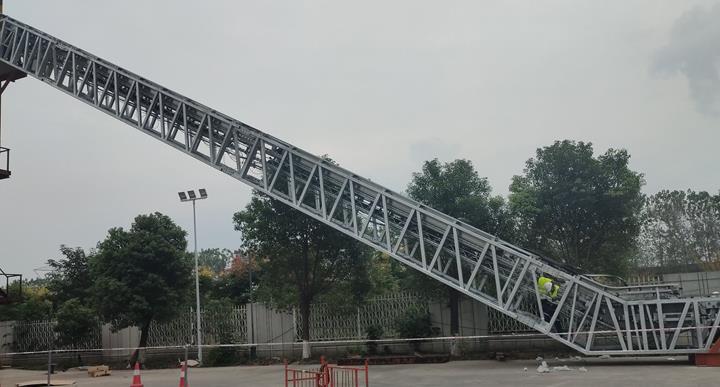

Treliça da escada rolante durante a montagem no local de teste (© Giant KONE Elevator Co., Ltd.)
-
03
Modelo de escada rolante treliça com animação de deformação no RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

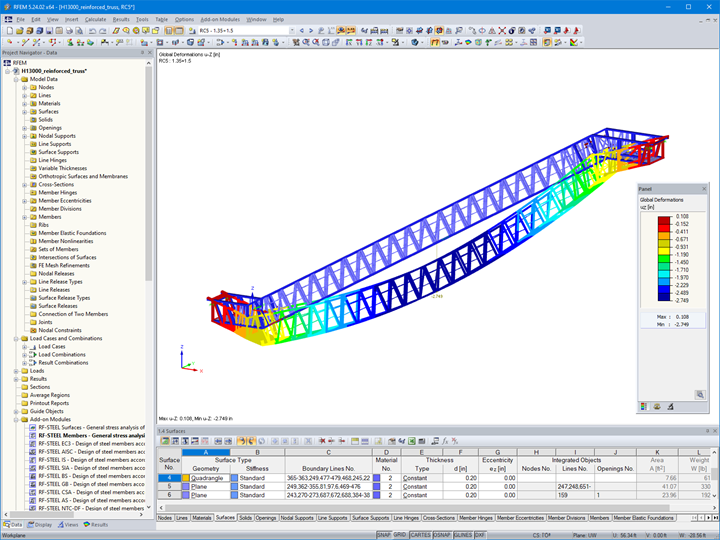

Modelo de treliça de escada rolante com deformações no RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

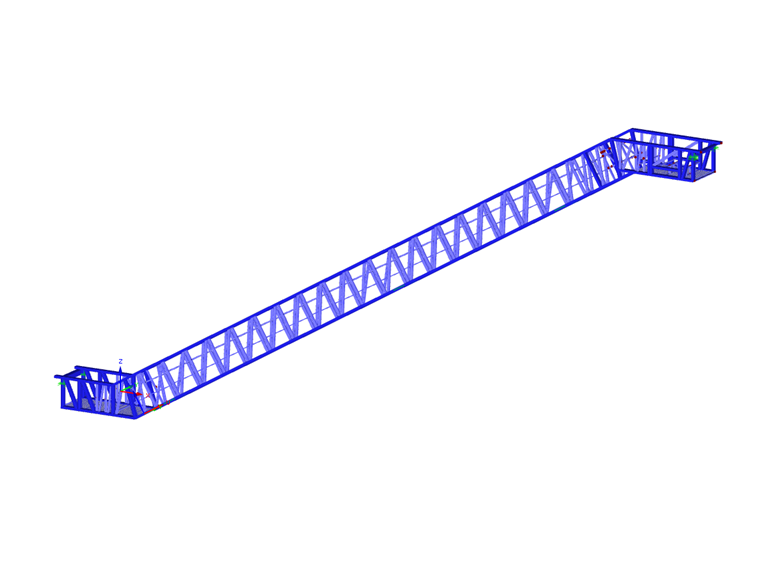

Modelo 3D de treliça de escada rolante no RFEM (© Giant KONE Elevator Co., Ltd.)
O rápido desenvolvimento económico da China reflete-se no surgimento de cada vez mais complexos empresariais grandes, registando-se também um forte aumento na procura de escadas rolantes com alturas e vãos grandes e sem apoios intermédios.
| Dimensionamento, planeamento estrutural, construção |
Giant KONE Elevator Co., Ltd., China www.giantkone.com |
Parâmetros do modelo de uma escada rolante
Modelo
Este tipo de escada rolante exige muito da estrutura da treliça em termos de resistência e rigidez. Foi com esse propósito específico que a Giant KONE desenvolveu este tipo de escada rolante. Desde o início do projeto que o RFEM foi utilizado para avaliar e comparar diversos protótipos de escadas rolantes. A equipa responsável pelo projeto acabou por optar por uma treliça simples de tubos quádruplos de grandes dimensões, utilizando depois o RFEM para otimizar o sistema, nomeadamente a altura da treliça e as diferentes secções transversais.
Os resultados do cálculo do projeto final cumprem integralmente os vários requisitos das normas EN 115 e EN 1993. Além disso, a frequência natural da treliça foi calculada para assegurar que as vibrações sejam toleráveis para as pessoas que andam na escada rolante.
Os testes relativos à rigidez da estrutura, admitindo uma carga de passageiros de 5 kN/m², demonstraram que a tolerância entre a deformação calculada pelo RFEM e a deformação medida em condições reais diferia apenas em 8%. A frequência natural da estrutura também estava muito próxima da frequência medida.
A Giant KONE ficou agradavelmente surpreendida com a velocidade de cálculo do RFEM. De acordo com a Giant KONE, o RFEM também ofereceu outras vantagens. O fluxo de trabalho de modelação foi muito rápido e a precisão dos cálculos muito alta. O desempenho futuro da escada calculada pode ser previsto antes de o protótipo ser criado, o que permitiu reduzir o número de protótipos necessários e encurtar o ciclo de desenvolvimento do produto. Tudo isso traduziu-se numa redução dos custos de desenvolvimento e produção, resultando em vantagens significativas para a empresa.
Local do projeto
ChinaPalavras-chave
