Escaleras mecánicas con cerchas para complejos comerciales en China
Proyecto de cliente
![[ZH] CP 001195 | Cerchas de escaleras mecánicas para complejos comerciales en China](/-/media/Images/netgenium/thumbnails/2/9/6/9/0/2969059/2969059.png?la=es&mw=578&mlid=BC79992A798E472B849E49F7CDA7DD00&hash=5648BE97F0EF9246B460D48984692224EFEF6430)
-
03

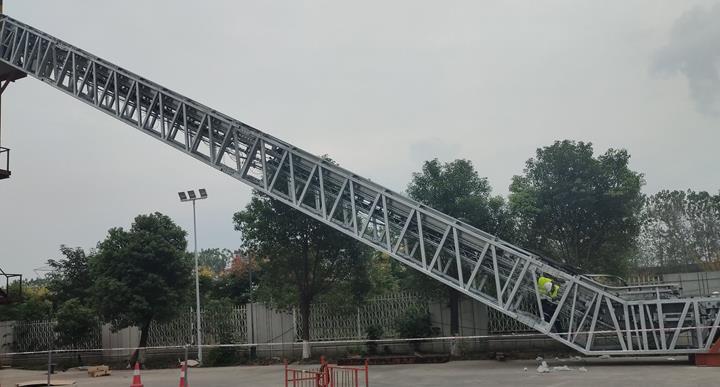

Imagen - Cercha de escalera mecánica durante el montaje en el sitio de prueba (© Giant KONE Elevator Co., Ltd.)
-
03
Imagen - Modelo de escalera mecánica de celosía con animación de deformación en RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

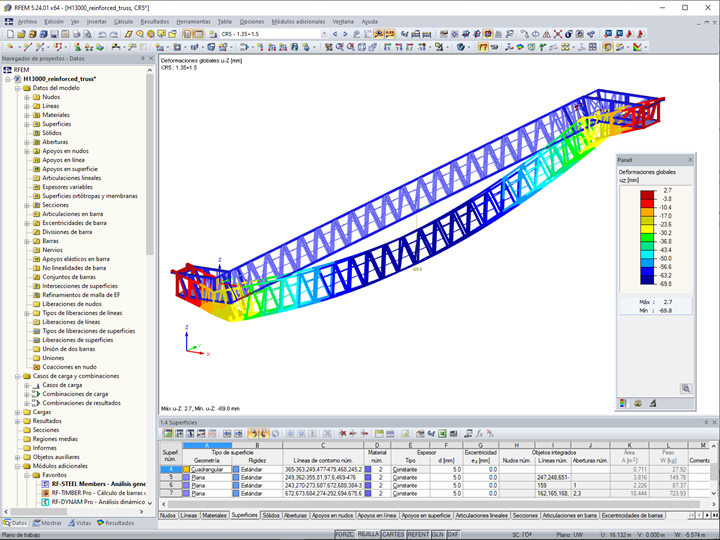

Imagen - Modelo de una escalera mecánica con cerchas en RFEM con deformaciones (© Giant KONE Elevator Co., Ltd.)
-
03

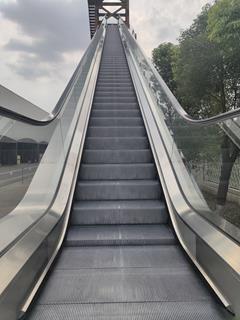

Imagen -
El rápido desarrollo económico de China ha llevado a la construcción de más complejos comerciales grandes con una demanda creciente de escaleras mecánicas con alturas y vanos grandes sin apoyos intermedios.
| Diseño, ingeniería estructural y construcción |
Giant KONE Elevator Co., Ltd., China www.giantkone.com |
Parámetros del modelo de una escalera mecánica
Modelo
Este tipo de escaleras mecánicas imponen una exigencia importante en la resistencia y rigidez requeridas de la estructura. Giant KONE ha desarrollado un tipo de escalera mecánica exactamente para este propósito. Desde el inicio del proyecto, utilizaron RFEM para contrastar y comparar varios diseños de escaleras mecánicas. Finalmente, decidieron utilizar una cercha individual cuádruple amplia y utilizar RFEM para optimizar el sistema, incluyendo la altura y las secciones de la cercha.
Los resultados del cálculo final del diseño cumplen completamente con los requisitos de las normas EN 115 y EN 1993. Además, se calculó la frecuencia natural de la cercha para garantizar unas vibraciones tolerables para los pasajeros que caminen sobre la escalera mecánica.
Varias pruebas mostraron, con respecto a la rigidez real de la estructura bajo una carga de pasajeros de 5 kN/m2 , que la tolerancia entre la deformación calculada por RFEM y la deformación medida por la prueba difería solo en un 8%. La frecuencia natural de la estructura también estuvo muy cerca de la frecuencia medida.
Giant KONE se quedó gratamente sorprendido por la velocidad de cálculo de RFEM. Según Giant KONE, RFEM también ofrece más ventajas: el modelado resultó superrápido y la exactitud de los cálculos es alta. El rendimiento futuro de la estructura también se puede investigar antes de crear el prototipo, lo que reduce el número de éstos y acorta el ciclo de desarrollo. Esto ha reducido los costes de desarrollo y fabricación resultando en ventajas significativas para la empresa.
Ubicación del proyecto
ChinaPalabras clave
Cercha Escalera mecánica Acero
