Ossature d'escaliers mécaniques pour des centres commerciaux, Chine
Projet Client
![[ZH] CP 001195 | Treillis d'escaliers mécaniques pour complexes commerciaux en Chine](/-/media/Images/netgenium/thumbnails/2/9/6/9/0/2969058/2969058.png?la=fr&mw=578&mlid=23EA2BF434B441098272B3AC21F0FB1F&hash=78A2D4781B09C1C58991AE83664B2183AD7F90FE)
-
03

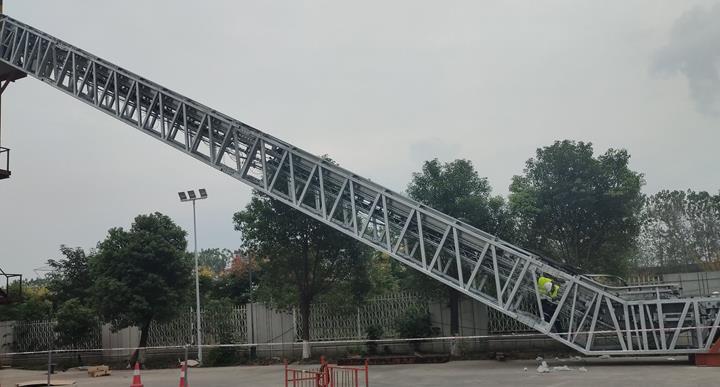

Figure - Treillis d'escalator lors du montage sur le site d'essai (© Giant KONE Elevator Co., Ltd.)
-
03

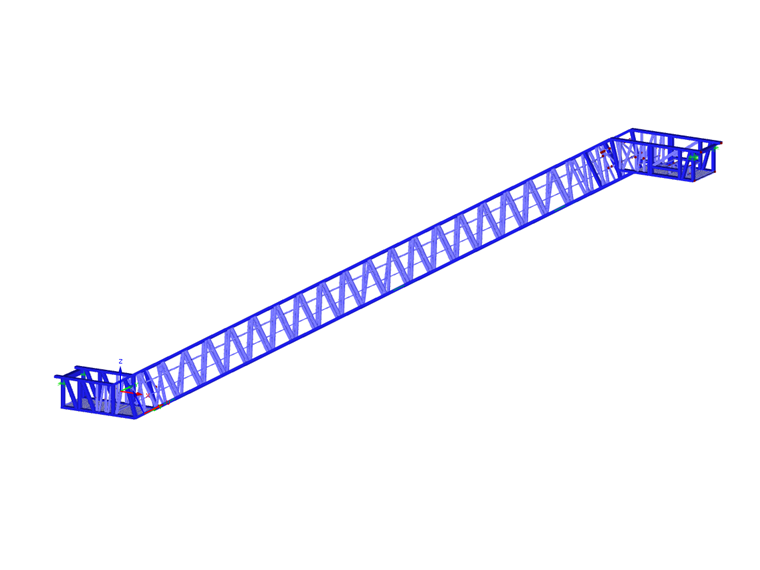

Figure - Modèle d'escalator en treillis avec animation des déformations dans RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

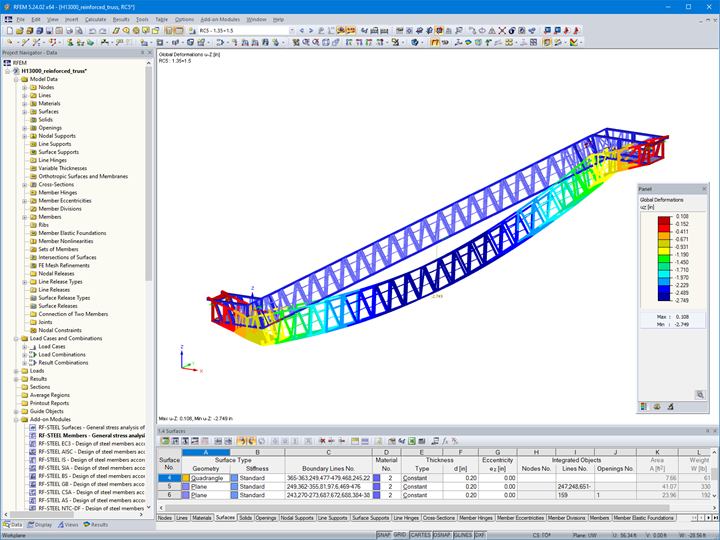

Figure - Modèle d'un escalier mécanique avec les déformations affichées dans RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

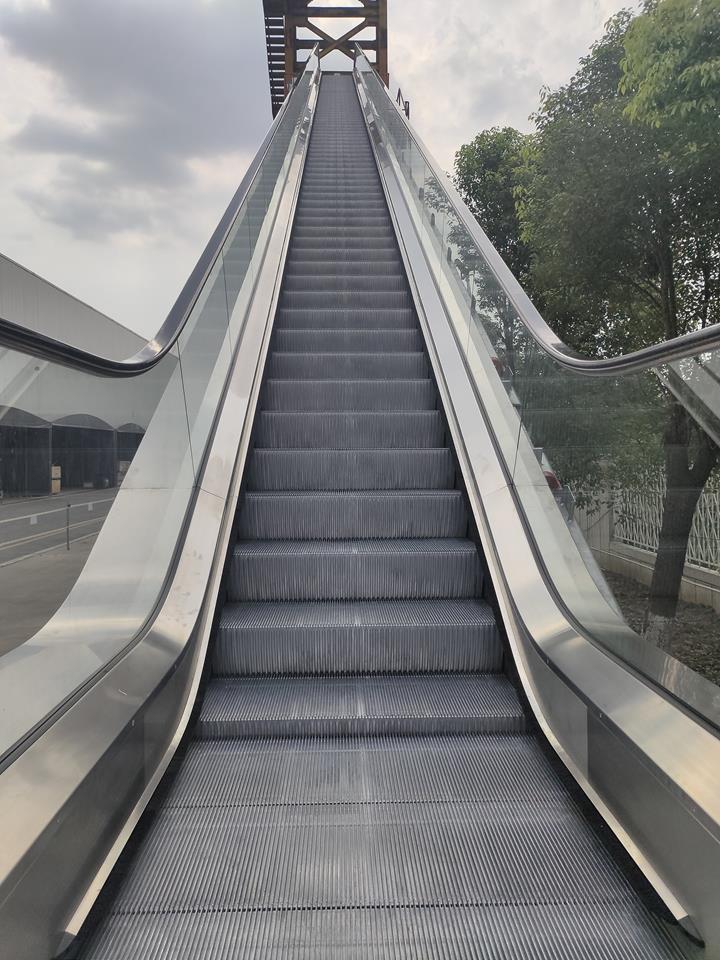

Figure -
L'essor économique de la Chine se traduit notamment par la construction de centres commerciaux toujours plus vastes, qui nécessitent des escaliers mécaniques de grande hauteur, de grande portée et sans appuis intermédiaires.
| Conception, calcul de structure, construction |
Giant KONE Elevator Co., Ltd., Chine www.giantkone.com |
Données du modèle d'un escalier mécanique
Modèle
Ces types d'escaliers impliquent des exigences élevées en matière de résistance et de rigidité de l'ossature. La société GiantKONE est spécialisée dans ce type de projet et le logiciel de calcul de structure RFEM a été utilisé pour vérifier et comparer différentes conceptions possibles dès le début du projet. Il a été finalement décidé d'utiliser un grand treillis simple en tubes quadruples. RFEM a ensuite servi à optimiser le système (hauteur optimale du treillis et différentes sections).
Les résultats des vérifications de la structure finale satisfont pleinement aux différentes exigences des normes EN 115 et EN 1993. La fréquence propre de l'ossature a été calculée afin d'empêcher les vibrations prononcées susceptibles d'inquiéter les visiteurs.
Les tests ont montré que la tolérance entre la déformation calculée par RFEM et la déformation mesurée en conditions réelles n'est que de 8 % avec une charge de 5 kN/m² due aux visiteurs. La fréquence propre est également très proche de la fréquence mesurée lors des essais.
L'équipe de GiantKONE a été agréablement surprise par la vitesse de calcul de RFEM. Les ingénieurs de la société ont également tenu à souligner la grande rapidité de la modélisation et la précision de calcul élevée. Les performances de l'escalier calculé peuvent être prévues avant le développement du prototype, ce qui permet de limiter le nombre de prototypes nécessaires et le cycle de développement. L'entreprise a ainsi l'avantage de réduire sensiblement les coûts de développement et de fabrication.
Adresse du projet
ChineMots-clés
Ossature Escalier mécanique Acier
