Eskalátory pro centra obchodu a služeb v Číně
Projekt zákazníka
![[ZH] CP 001195 | Eskalátory pro centra obchodu a služeb v Číně](/-/media/Images/netgenium/thumbnails/2/9/6/9/0/2969062/2969062.png?la=cs&mw=578&mlid=81E79C6AA2B34E47888A13893B10FFE3&hash=6B22399A96BABA89B70A5606CCD6ECF227A7D15E)
-
01

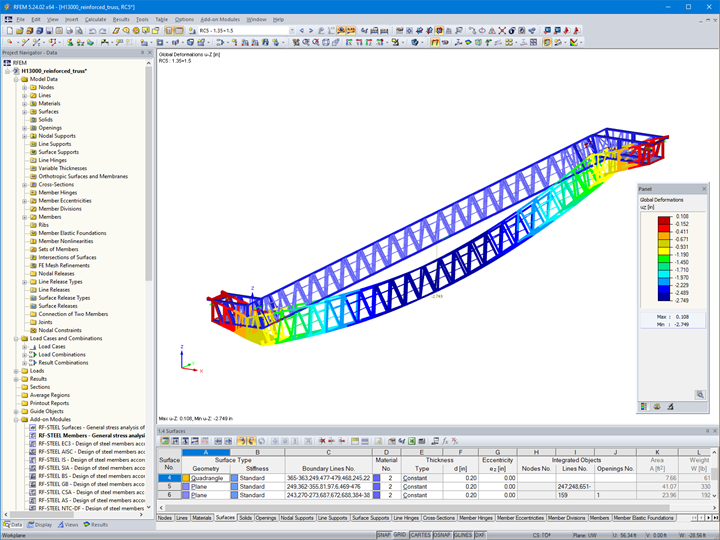

Obrázek - Model příhradového eskalátoru s animací deformací v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
01
Obrázek - Model eskalátoru s deformacemi v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
01

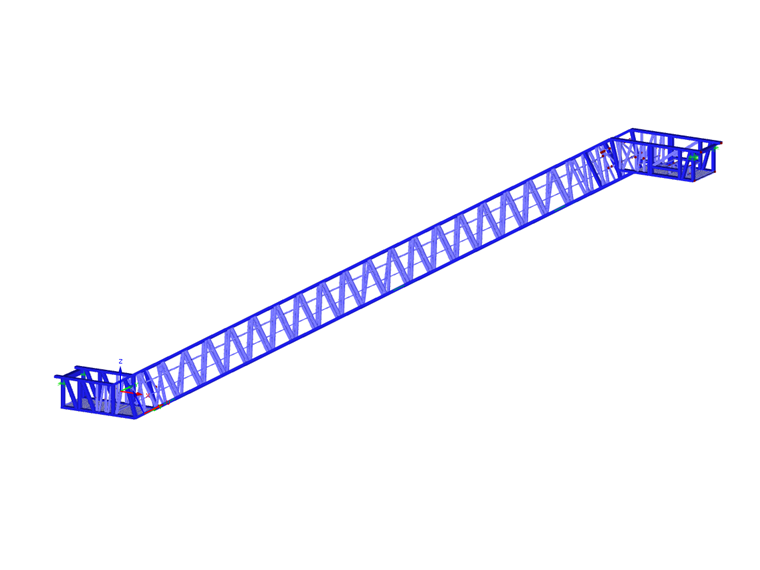

Obrázek - 3D model příhradové konstrukce eskalátoru v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
02
Obrázek - Model eskalátoru s deformacemi v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
02
Obrázek - Model příhradového eskalátoru s animací deformací v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
02
Obrázek - 3D model příhradové konstrukce eskalátoru v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
03

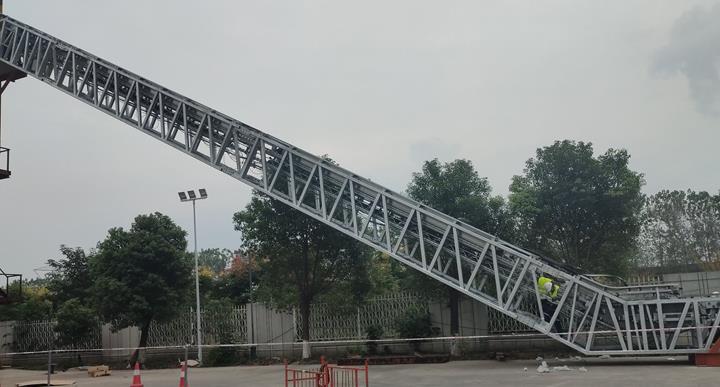

Obrázek - Krov eskalátoru během montáže na zkušebním stanovišti (© Giant KONE Elevator Co., Ltd.)
-
03
Obrázek - Model příhradového eskalátoru s animací deformací v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
03
Obrázek - Model eskalátoru s deformacemi v programu RFEM (© Giant KONE Elevator Co., Ltd.)
-
03
Obrázek - 3D model příhradové konstrukce eskalátoru v programu RFEM (© Giant KONE Elevator Co., Ltd.)

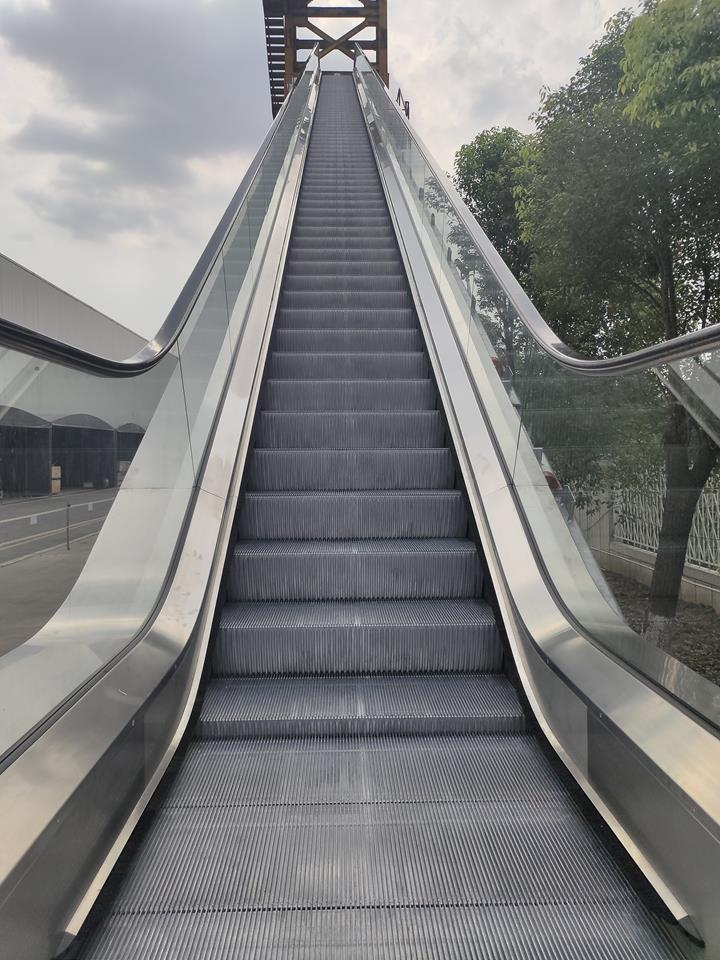

S razantním rozvojem čínské ekonomiky se stále více staví velká obchodní centra a roste poptávka po eskalátorech se značnou výškou, velkým rozpětím a bez mezilehlých podpor.
| Návrh, statický výpočet, konstrukce |
Giant KONE Elevator Co., Ltd., Čína www.giantkone.com |
Parametry modelu eskalátoru
Model
Tento typ eskalátorů klade vysoké nároky na pevnost a tuhost příhradové konstrukce. Společnost Giant KONE vyvinula odpovídající typ eskalátoru. Již na počátku projektu použila program RFEM pro ověření a porovnání různých návrhů. Nakonec se rozhodla pro velkorysou příhradovou konstrukci s čtyřtrubkovým systémem a použila pak také RFEM k optimalizaci systému (optimální výška příhradové konstrukce a různé průřezy).
Výsledky výpočtu konečného návrhu zcela vyhovují různým požadavkům norem EN 115 a EN 1993. Dále se počítá vlastní frekvence příhradové konstrukce s cílem zajistit, aby se konstrukce ani při chůzi po eskalátoru příliš nerozkmitala a nevyvolala mezi přepravovanými osobami paniku.
Pokusy ukazují, že se zřetelem k tuhosti při zatížení přepravovanými osobami 5 kN/m² činí tolerance mezi deformací vypočítanou programem RFEM a deformací naměřenou při zkoušce pouze 8 %. Vlastní frekvence se také velmi blíží naměřené frekvenci.
Giant KONE byla příjemně překvapena rychlostí výpočtu v programu RFEM. Podle společnosti Giant KONE nabízí program RFEM další výhody: Modelování je velmi rychlé a přesnost výpočtu vysoká. Budoucí kapacitu vypočítaného eskalátoru lze předpovědět ještě před vývojem prototypu, což snižuje počet zhotovených prototypů a zkracuje vývojový cyklus. Snížily se tak náklady na vývoj a výrobu, což společnosti přineslo značné výhody.
