Многоэтажное здание «Hochpunkt E», Franklin Village, Мангейм, Германия
Проект заказчика
-
01
Визуализация многоэтажного жилого дома | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
01

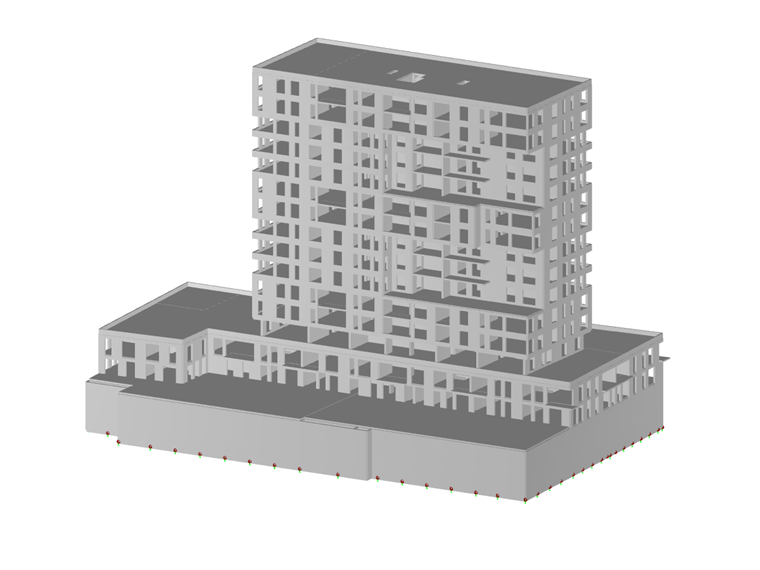

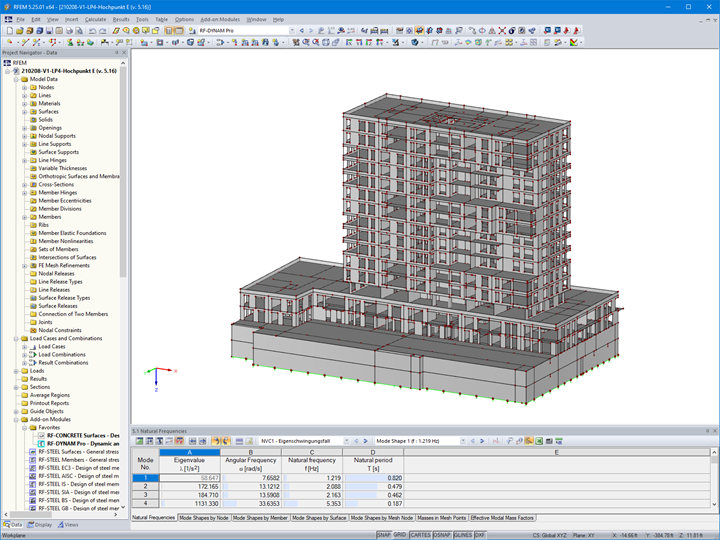

Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
01

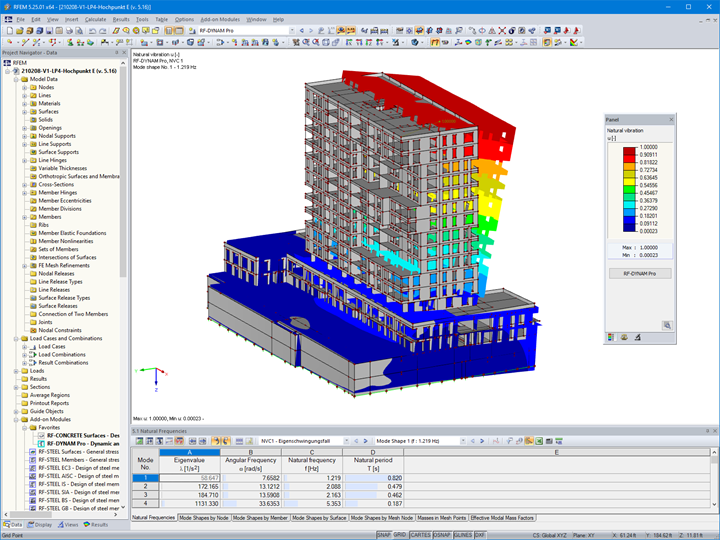

Первая форма собственных частот многоэтажного жилого дома, рассчитанная в дополнительном модуле RF-DYNAM Pro - Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
01
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
01
Визуализация многоэтажного жилого дома | Вид 2 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
02
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
02
Визуализация многоэтажного жилого дома | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
02
Первая форма собственных частот многоэтажного жилого дома, рассчитанная в дополнительном модуле RF-DYNAM Pro - Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
02
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
02
Визуализация многоэтажного жилого дома | Вид 2 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
02
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
02
Программы Dlubal для расчёта и проектирования железобетонных конструкций
-
03
Первая форма собственных частот многоэтажного жилого дома, рассчитанная в дополнительном модуле RF-DYNAM Pro - Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
03
Визуализация многоэтажного жилого дома | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
03
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
03
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
03
Визуализация многоэтажного жилого дома | Вид 2 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
03
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
03
Программы Dlubal для расчёта и проектирования железобетонных конструкций
-
04
Визуализация многоэтажного жилого дома | Вид 2 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
04
Визуализация многоэтажного жилого дома | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Architektur-Computergrafik B. C. Horvath)
-
04
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
-
04
Первая форма собственных частот многоэтажного жилого дома, рассчитанная в дополнительном модуле RF-DYNAM Pro - Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
04
Модель многоэтажного жилого дома в программе RFEM (© bauart Konstruktions GmbH & Co. KG)
«Hochpunkt E» - это многоэтажный жилой дом, занимающий площадь около 10 000 м² (13-этажный жилой дом на 2-этажном основании с 2-этажной подземной парковкой).
Заказчик |
GBG MANNHEIM www.gbg-mannheim.de |
Проектирование |
AS + P Albert Speer + Partner GmbH www.as-p.de |
Расчет конструкций |
bauart Konstruktions GmbH & Co. KG www.bauart-ingenieure.de |
Параметры модели
Модель
Форма здания образует собой букву «Е», одну из четырех букв в слове «HOME». Воплощение данного понятия в жизнь с помощью четырех различных высотных зданий является одним из творческих принципов проекта модернизации «FRANKLIN» в немецком городе Мангейм.
На первом и втором этаже дома находятся мезонеты, планировка которых намного больше, чем планировка квартир на верхних этажах. Это дано также тем, что начиная с второго этажа целое здание, в свою очередь и по архитектурным причинам, немного сдвинуто внутрь, вследствие чего площадь верхних этажей уменьшена до размера 20 х 48 м. Из-за этих смещений так план здания (начиная с второго этажа) через каждый второй или третий этаж меняется, что затем приводит к образованию многоэтажных консолей на обеих продольных сторонах дома. Что касается цокольных этажей, то второй цокольный этаж служит исключительно как подземная парковка, на первом потом кроме парковки размещены и подвальные помещения, предназначенные для аренды.
Конструкция
Многоквартирный дом, состоящий из пятнадцати надземных и двух цокольных этажей, будет построен как монолитная конструкция, где несущие внешние и внутренние стены на верхних этажах будут сделаны из железобетона, а внешние стены подземных этажей из водонепроницаемой железобетонной конструкции. В качестве плит перекрытия затем будут использованы двухосные железобетонные плиты со встроенными вентиляционными каналами.
Передача существенной части основных вертикальных нагрузок, а также передача основных нагрузок от консольных конструкций перекрытий будет осуществляться с помощью шести поперечных стен, расположенных в поперечных осях здания. Особенностью здания являются также внешние стены на продольной стороне второго этажа, которые лежат за пределами несущих осей, вследствие чего пришлось исключить их из процесса передачи нагрузок.
Поскольку в цокольных этажах находится двухэтажная подземная парковка, была для несущих элементов конструкции задана масштабная решетка, потому что возможности размещения несущей системы из колонн и стен в гараже довольно ограничены широкими проездами и необходимыми радиусами поворота. Тем не менее основная система опор надземных этажей в основном соответствует решетке цокольных этажей.
Все необходимые сейсмические расчеты здания, находящегося в сейсмической зоне 1, выполнялись исключительно в дополнительном модуле RF-/DYNAM Pro, где были использованы все преимущества графического отображения результатов как для собственных колебаний, так и для внутренних сил и моментов. Более того, благодаря внедрению результатов расчета по сейсмической нагрузке в основную программу, можно было выполнить общий расчет конструкции с учетом всех требуемых расчетных сочетаний.
Существенным преимуществом в расчете конструкций данного здания являлось также 3D моделирование, которое значительно облегчило местоопределение пиков нагрузки и максимальных значений внутренних сил. Благодаря тому, можно было обсудить «проблемные точки» и найти для них разумные решения на относительно ранней стадии планирования.
Кроме вышеописанных конструктивных проблем, уделялось основное внимание при планировании также конструктивно-физическим требованиям по тепловой, шумовой и противопожарной защите. Из-за множества консольных конструкций потом предоставит здание своим жителям множество балконов и террас. Однако, именно у этих конструктивных элементов была необходима тщательная координация различных технических проектировщиков в отношении статических, конструктивно-физических и противопожарных требований, чтобы создать для них оптимальные решения. Особенно полезной затем 3D модель оказалась при расчетах конструкций теплоизоляционных элементов для балконов и лоджий.
Расположение проекта
Ключевые слова
Жилой дом Железобетон Многоэтажное здание
