Edificio pluripiano "Hochpunkt E" - Franklin Village Mannheim, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Hochpunkt "E" è un edificio residenziale con circa 10.000 m² di superficie abitabile (edificio residenziale di 13 piani su una struttura di base a 2 piani con un parcheggio sotterraneo di 2 piani).

Committente GBG MANNHEIM
www.gbg-mannheim.de
Pianificazione AS+P Albert Speer + Partner GmbH
www.as-p.de
Analisi strutturale bauart Konstruktions GmbH & Co. KG
www.bauart-ingenieure.de

Parametri del modello

Modello

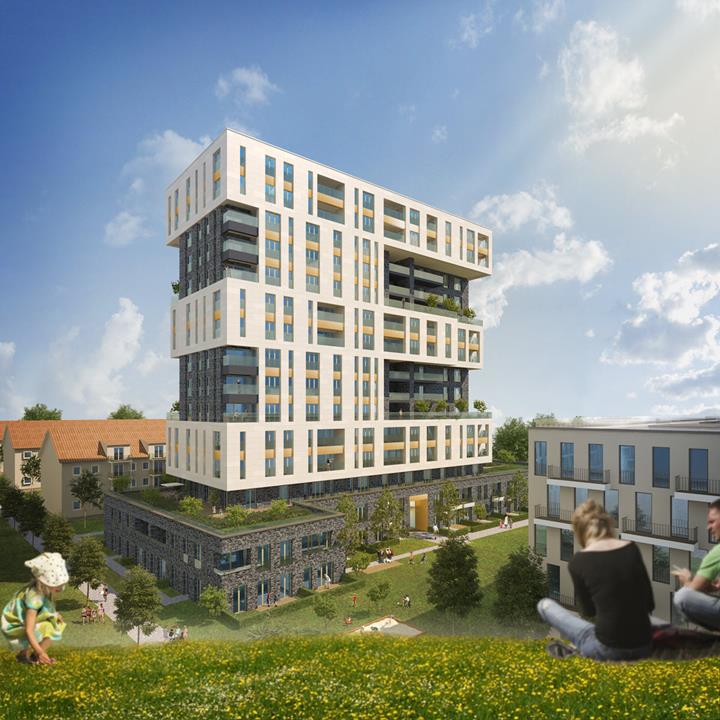

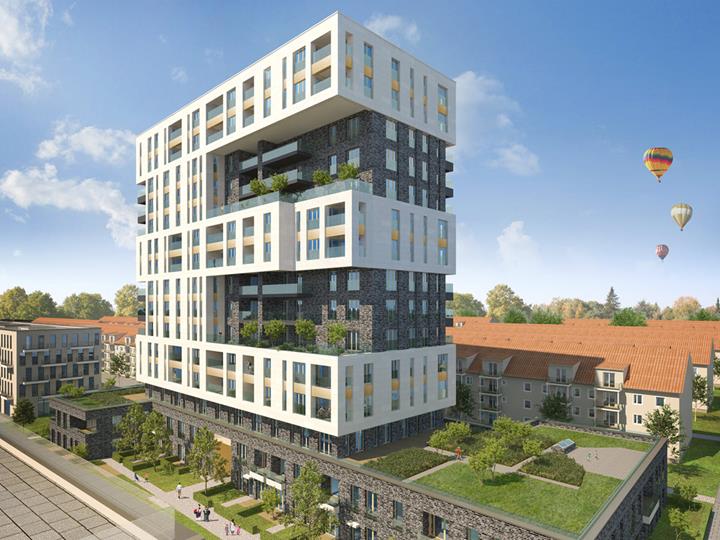

Il profilo architettonico dell'edificio forma una "E", una delle quattro lettere della parola HOME. Trasformare questo concetto in realtà attraverso un totale di quattro diversi edifici multipiano è stata l'idea principale del progetto di conversione FRANKLIN a Mannheim, in Germania.

L'intero piano terra e il primo piano offrono appartamentini con piani terra notevolmente più grande rispetto ai piani superiori. Di conseguenza, oltre a ragioni architettoniche, l'edificio ha una sporgenza verso l'interno e l'area di base diminuisce a 20 m x 48 m a partire dal secondo piano. Dal secondo piano in su, la pianta dell'edificio cambia ogni secondo o terzo piano a causa di tali sporgenze. Questo crea una sporgenza di più piani su entrambi i lati dell'edificio. All'interno del piano primo interrato, sono presenti locali cantina in affitto oltre a posti auto, il secondo piano interrato è adibito esclusivamente a parcheggio.

Struttura

Il condominio, costituito da quindici piani fuori terra e due piani interrati, sarà realizzato in calcestruzzo. Le pareti portanti esterne ed interne del piano superiore saranno realizzate in cemento armato mentre le pareti esterne nel seminterrato saranno realizzate con calcestruzzo armato impermeabilizzato. Come solette intermedie vengono utilizzate solette in cemento armato teso biassialmente con condotti di ventilazione integrati.

La maggior parte del carico gravitazionale, compresi i carichi dagli sbalzi del pavimento, è supportata da sei pareti di taglio disposte negli assi trasversali. Le pareti esterne longitudinali del secondo piano superiore includono una caratteristica strutturale unica. Poiché queste pareti esterne si trovano all'esterno degli assi portanti, sono disaccoppiate ai fini del carico.

A causa del parcheggio sotterraneo a due piani nei piani interrati, una griglia di grandi dimensioni è stata prevista per i componenti strutturali portanti. Le opzioni di disposizione per i pilastri e le pareti che compongono il sistema strutturale di supporto sono limitate da ampi passaggi e dai raggi di volta necessari. Tuttavia, il sistema portante principale nei piani fuori terra è in gran parte congruente con la griglia del piano interrato.

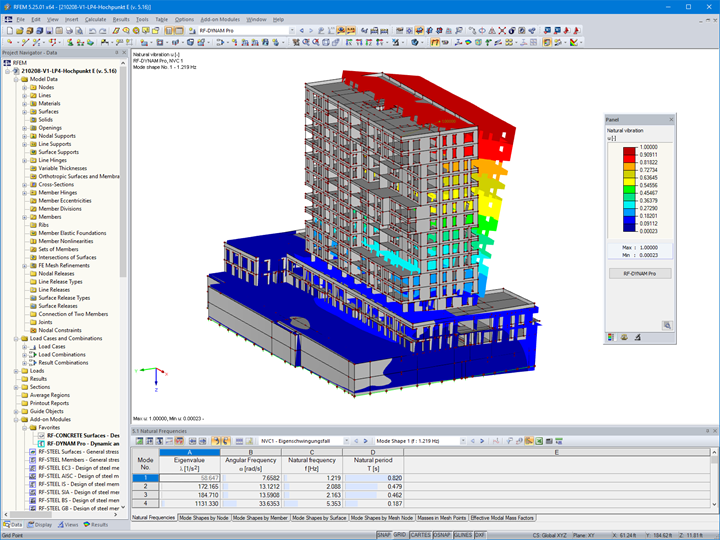

La verifica sismica necessaria per l'edificio, situato nella zona sismica 1, è stata eseguita interamente nei moduli aggiuntivi RF-/DYNAM Pro. L'output grafico è stato un vantaggio per quanto riguarda le vibrazioni naturali, le forze interne e i momenti. Inoltre, i risultati della progettazione sismica sono stati integrati nel programma principale RFEM dove sono stati possibili un progetto e una verifica integrali per tutte le combinazioni.

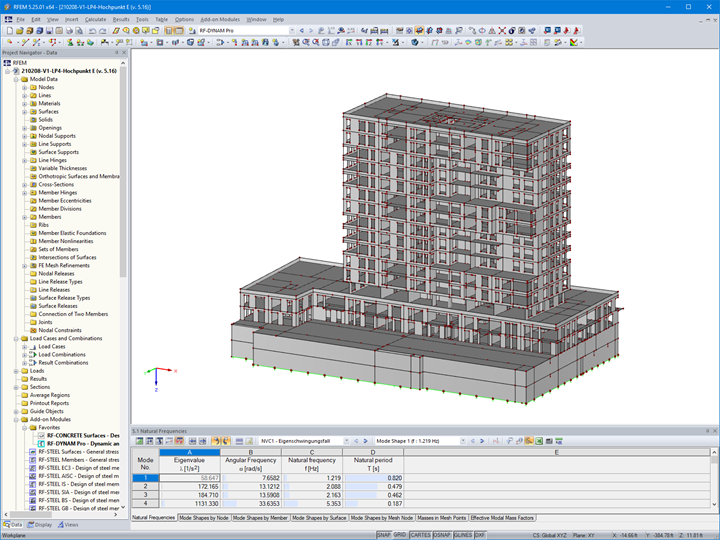

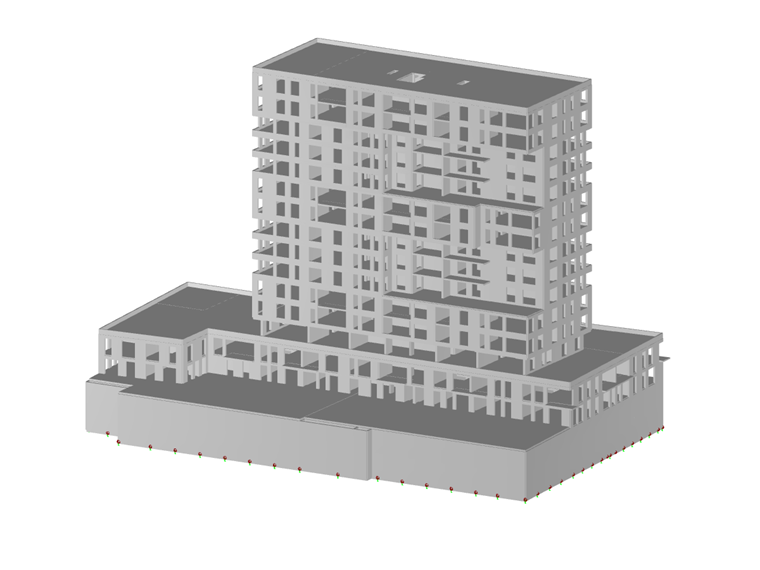

La modellazione 3D e l'analisi strutturale hanno consentito agli ingegneri di determinare i picchi dei risultati e i valori massimi delle forze interne. Pertanto, i "punti problematici" sono stati discussi in una prima fase di pianificazione e sono state trovate delle soluzioni ragionevoli.

Oltre alle sfide strutturali sopra descritte, l'attenzione principale del progetto era sui requisiti di protezione termica, acustica e antincendio. A causa dei piani a sbalzo, è stato costruito un gran numero di logge, balconi e terrazze sul tetto. Con questi componenti strutturali, è stato necessario uno stretto coordinamento tra tutte le parti coinvolte per i requisiti statici, fisico-strutturali e di protezione antincendio per una progettazione ottimale. Il modello 3D è stato particolarmente utile per la progettazione dell'isolamento termico considerando balconi e logge.

Posizione del progetto

Franklin Village
George-Washington-Straße 239 and 241
68309 Mannheim, Germania

Parole chiave

Edificio residenziale Calcestruzzo armato Edificio a torre
