High Point E - Franklin Village Mannheim, Niemcy
Projekt klienta
![[DE] CP 001199 | Wysoki punkt E - Franklin Village Mannheim](/-/media/Images/netgenium/thumbnails/2/9/9/7/7/2997725/2997725.png?la=pl&mw=578&mlid=286796BBE7284DD7892598A69B93B10F&hash=D22286C6AC9A58CF4BA4C2BD1AB7062956BFF68A)
-
01

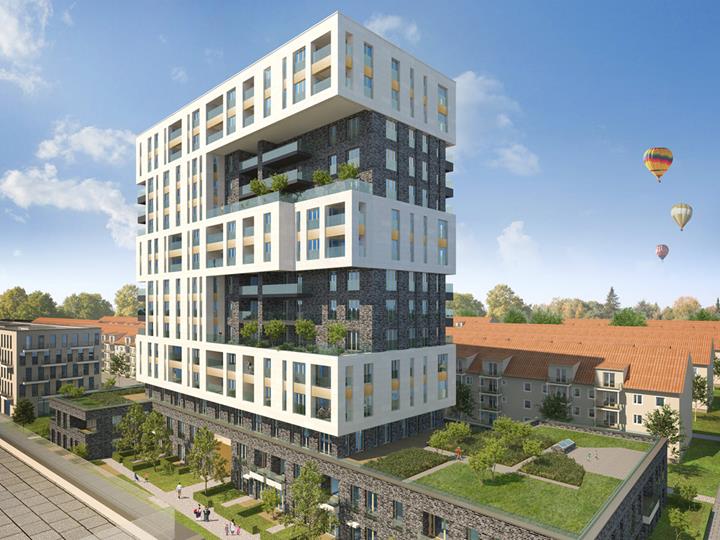

Obraz - Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
01

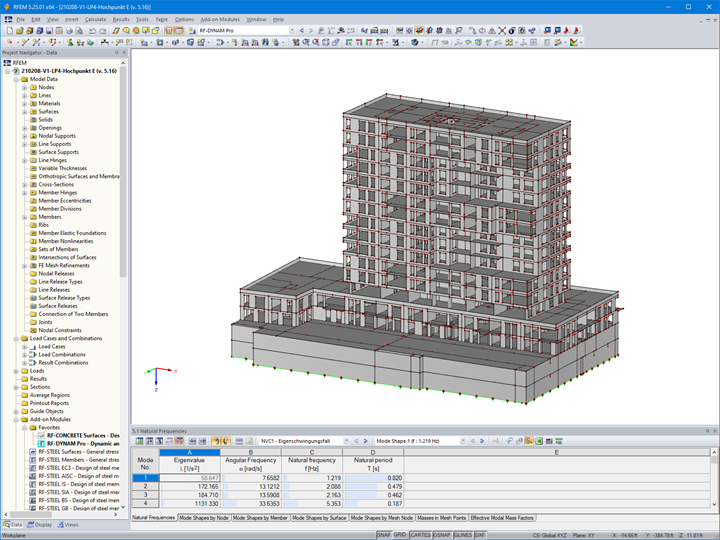

Obraz - Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)
-
![Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)]()
01

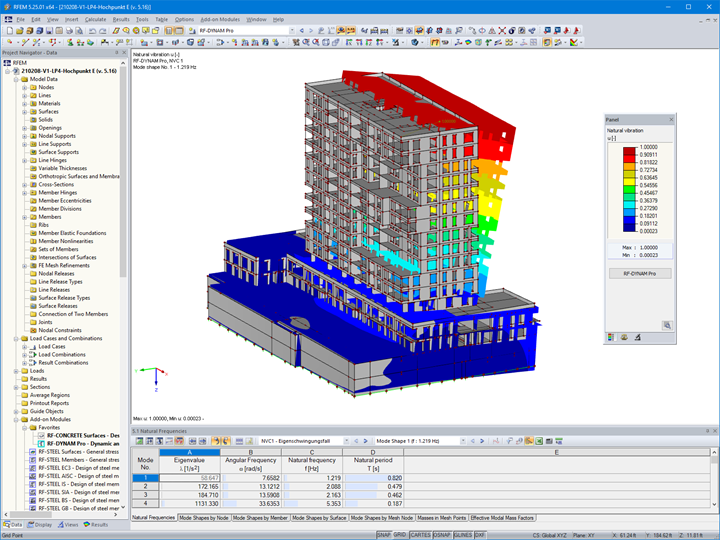

Obraz - Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
01

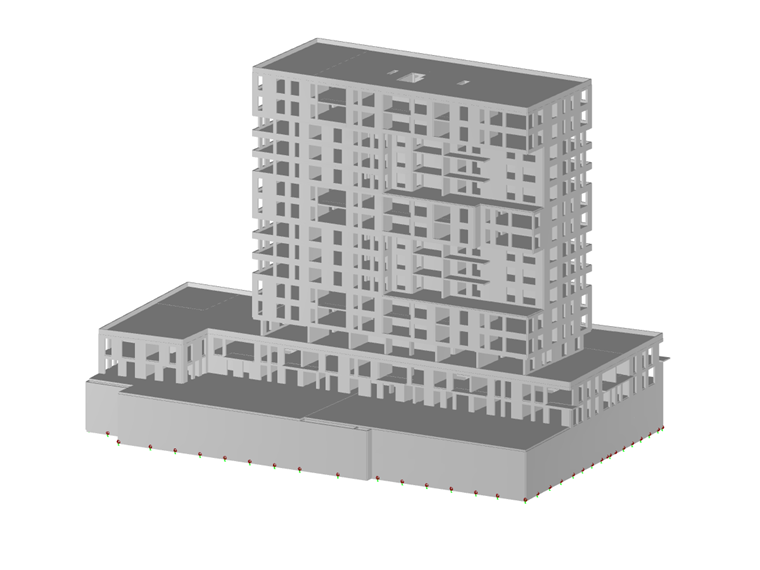

Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
01

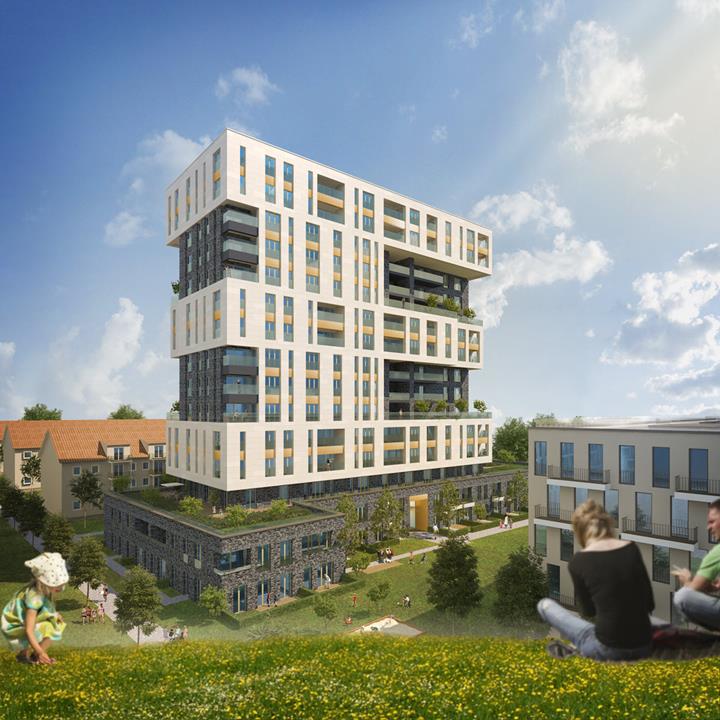

Obraz - Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
02
Obraz - Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)
-
![Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
02
Obraz - Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)]()
02
Obraz - Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
02
Obraz - Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
02
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
03
Obraz - Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
![Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
03
Obraz - Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
03
Obraz - Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
![Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
03
Obraz - Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
03
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
-
04
Obraz - Renderowanie wieżowców | Widok 2 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)]()
04
Obraz - Renderowanie wieżowców | Widok 1 (© AS + P Albert Speer + Partner GmbH | Wizualizacja: Architektur-Computergrafik B. C. Horvath)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
04
Obraz - Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)
-
![Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)]()
04
Obraz - Kształt pierwszego mieszkania w trybie wieżowca obliczony w RF-DYNAM Pro-Natural Vibrations (© bauart Konstruktions GmbH & Co. KG)
-
![Model wieżowca w RFEM (© bauart Konstruktions GmbH & Co. KG)]()
04
Obraz - Projekt klienta zrealizowany w programie do analizy statyczno -wytrzymałościowej RFEM
High Point "E" to budynek mieszkalny o powierzchni mieszkalnej około 10 000 m² (13-kondygnacyjny budynek mieszkalny z dwupiętrową poszerzoną konstrukcją podstawy i z 2-kondygnacyjnym parkingiem podziemnym).
| Klient |
GBG MANNHEIM www.gbg-mannheim.de |
| Planowanie |
AS + P Albert Speer + Partner GmbH www.as-p.de |
| Obliczenia konstrukcyjne |
bau art Konstruktions GmbH & Co. KG www.bauart-ingenieure.de |
Model
Model
Kształt budynku tworzy literę „E”, jedną z czterech liter w słowie HOME. Przemiana tego sloganu w rzeczywistość realizowana jest poprzez budowę czterech różnych budynków wysokościowych i stanowi myśl przewodnią projektu przebudowy FRANKLIN w Mannheim.
Na parterze i pierwszym piętrze znajdują się mieszkania dwupoziomowe o znacznie większej powierzchni niż na kolejnych piętrach. Prowadzi to - poza względami architektonicznymi - do tego, że budynek od 2. piętra wzwyż jest przesunięty do środka i ograniczony do powierzchni zabudowy 20 m x 48 m. Dodatkowo, począwszy od drugiego piętra, rzut budynku ma zmienny kształt co drugie lub co trzecie piętro. Skutkuje to powstaniem wielokondygnacyjnych przewieszeń i wnęk na obu elewacjach dłuższego boku budynku. W pierwszej kondygnacji podziemnej, oprócz miejsc parkingowych, znajdują się pomieszczenia piwniczne do wynajęcia, natomiast druga kondygnacja służy wyłącznie jako garaż podziemny.
Konstrukcja
Budynek mieszkalny, składający się z piętnastu górnych i dwóch podziemnych kondygnacji, zostanie wykonany jako konstrukcja z betonu zbrojonego. Nośne ściany zewnętrzne i wewnętrzne w górnych kondygnacjach wykonane będą z betonu zbrojonego, a ściany zewnętrzne części podziemnej jako wodoodporna konstrukcja żelbetowa. Płyty stropowe wykonano jako żelbetowe, dwukierunkowo zbrojone, z wbudowanymi kanałami wentylacyjnymi.
Większość głównych obciążeń pionowych, jak również obciążeń z przewieszeń, przenoszonych jest przez sześć ścian usztywniających rozmieszczonych w osiach poprzecznych. Cechą charakterystyczną są zewnętrzne ściany drugiego piętra. Ponieważ położone są one poza osiami głównych elementów nośnych, są zdylatowane od reszty konstrukcji w kontekście przenoszenia obciążeń.
Ze względu na dwukondygnacyjny parking podziemny, w przypadku nośnych elementów konstrukcyjnych zastosowano siatkę ich rozmieszczenia opartą na dużym rozstawie. Możliwości rozmieszczenia słupów i ścian jako podpór konstrukcyjnych są ograniczone przez szerokie przejścia i wymagane promienie łuków na zakrętach. Główny układ nośny w kondygnacjach nadziemnych jest natomiast w dużej mierze zbieżny z rozmieszczeniem podpór w kondygnacjach piwnicznych.
Niezbędne obliczenia sejsmiczne dla budynku znajdującego się w strefie sejsmicznej 1 zostały wykonane w całości z wykorzystaniem modułu dodatkowego RF-/DYNAM Pro. W pełni wykorzystano możliwości programu w zakresie graficznej prezentacji wyników zarówno dla drgań własnych oraz sił wewnętrznych. Ponadto, dzięki zintegrowaniu wyników obliczeń sejsmicznych w programie głównym, możliwe było przeprowadzenie kompletnych obliczeń, uwzględniających wszystkie kombinacje obciążeń obliczeniowych, które musiały zostać zweryfikowane.
Istotną zaletą analizy statyczno - wytrzymałościowej było modelowanie 3D, ułatwiające lokalizację koncentracji obciążeń oraz sił wewnętrznych. W ten sposób można było omówić kwestie problematyczne dla obiektu na stosunkowo wczesnym etapie planowania rozkładu obiektu i znaleźć rozsądne rozwiązania.
Oprócz wyzwań konstrukcyjnych opisanych powyżej, głównym celem planowania było spełnienie wymagań konstrukcyjno-fizycznych dotyczących ochrony termicznej, akustycznej i przeciwpożarowej. Przewieszenia i wnęki kondygnacji powodują powstanie dużej ilość loggii, balkonów i tarasów dachowych. W przypadku tych elementów konieczna była ścisła współpraca specjalistów z licznych branż aby znaleźć optymalne rozwiązania w zakresie wymagań statycznych, konstrukcyjno-fizycznych i przeciwpożarowych. Model 3D był szczególnie przydatny do analizy statyczno-wytrzymałościowej elementów izolacji termicznej balkonów i loggii.
Lokalizacja projektu
Słowa kluczowe
Budynek mieszkalny Beton zbrojony Wieżowiec
