Punto alto E - Franklin Village Mannheim, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El Punto alto "E" es un edificio residencial con aproximadamente 10.000 m² de espacio habitable (edificio residencial de 13 pisos en una estructura base de 2 pisos con 2 niveles de aparcamiento subterráneo).

Inversor GBG MANNHEIM
www.gbg-mannheim.de
Planificación AS+P Albert Speer + Partner GmbH
www.as-p.de
Diseño estructural bauart Konstruktions GmbH & Co. KG
www.bauart-ingenieure.de

Parámetros del modelo

Modelo

La forma escultural del edificio forma una "E", una de las cuatro letras de la palabra HOME. Convertir el término en realidad a través de un total de cuatro edificios de gran altura es una de las pautas creativas para el proyecto de conversión de FRANKLIN en Mannheim, Alemania.

La planta baja y el primer piso completos ofrecen dúplex con planos de planta significativamente más grandes que en los pisos superiores siguientes. Además de las razones arquitectónicas, esto conduce al hecho de que el edificio tiene un desplazamiento hacia el interior a un área reducida de 20 x 48 metros comenzando en el segundo piso. Desde el segundo piso hacia arriba, el plano del edificio cambia después de cada segundo o tercer piso debido a esas modificaciones. Esto resulta en voladizos de varios pisos en ambos lados longitudinales. En la primera planta sótano se alquilan trasteros además de plazas de garaje subterráneo, mientras que el segundo sótano se utiliza exclusivamente como garaje subterráneo.

La estructura

El edificio residencial, que consta de quince plantas superiores y dos plantas en el sótano, se construirá como una construcción maciza. Los muros de carga exteriores e interiores en los pisos superiores serán de hormigón armado y los muros exteriores en el sótano se construirán como una estructura de hormigón armado impermeable al agua. Como losas de forjado intermedias se utilizan losas de hormigón armado biaxialmente tensadas con conductos de ventilación integrados.

Una gran parte de la transferencia vertical de las cargas principales así como la transferencia de las cargas principales desde el voladizo del forjado se realizará mediante seis muros de cortante (pantallas) dispuestos en los ejes transversales. Los muros exteriores en el lado longitudinal del segundo piso representan una característica especial. Dado que estos muros exteriores se encuentran fuera de los ejes de la carga, están desacoplados en términos de carga.

Debido al aparcamiento subterráneo de dos niveles en el sótano, se proporciona una rejilla gigante para los componentes estructurales que soportan la carga. Los pasajes anchos y los radios de giro necesarios restringen las opciones de la disposición de los pilares y muros como sistemas de soporte estructural. Sin embargo, el sistema de soporte principal en los pisos sobre el suelo es en gran medida congruente con la rejilla en los pisos del sótano.

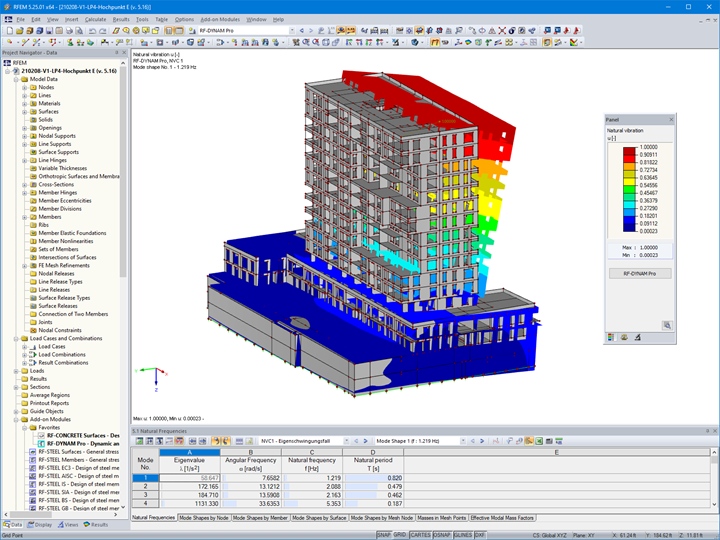

Los diseños sísmicos requeridos para el edificio ubicado en la zona sísmica 1 se realizaron completamente con el módulo adicional RF-/DYNAM Pro. En este módulo se aprovecharon al máximo las ventajas de la salida gráfica en cuanto a vibraciones naturales, esfuerzos internos y momentos. Además, al implementar los resultados del cálculo de la carga sísmica en el programa principal, fue posible realizar un cálculo integral teniendo en cuenta todas las combinaciones de cálculo a verificar.

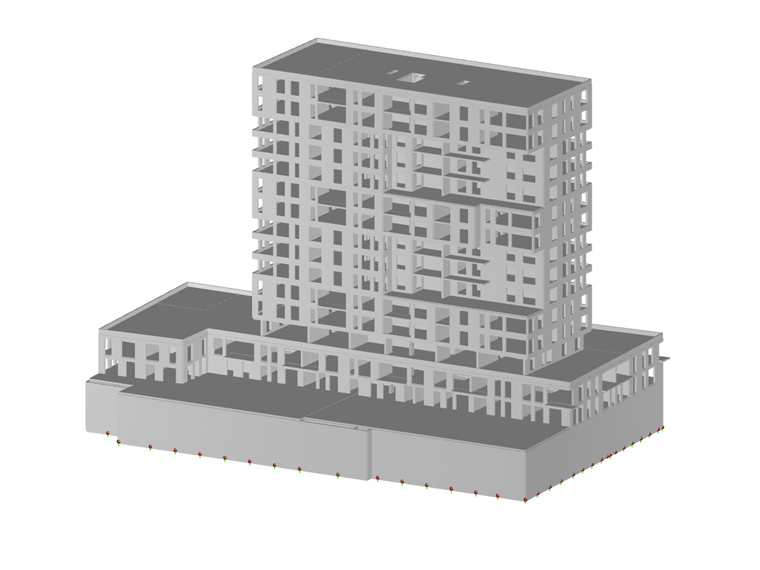

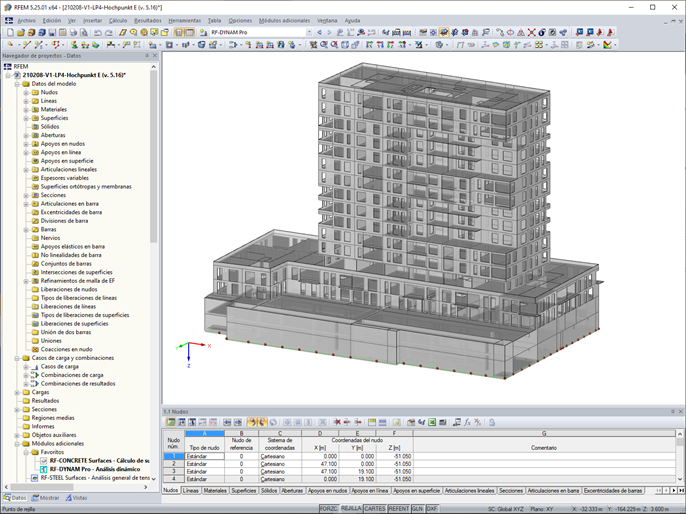

Una ventaja significativa para el análisis estructural fue el modelado en 3D, facilitando la localización de los picos de carga y los valores máximos de los esfuerzos internos. Por lo tanto, los "puntos problemáticos" se pudieron tratar en una etapa de planificación relativamente temprana y se pudieron encontrar soluciones razonables.

Además de los desafíos estructurales descritos anteriormente, el enfoque principal del proyecto estuvo en los requisitos estructurales y físicos relacionados con la protección térmica, acústica y contra incendios. Como consecuencia de los planos de las plantas en voladizo, se crearán un gran número de galerías, balcones y azoteas. Especialmente con estos componentes estructurales, fue necesaria una estrecha coordinación de varios proyectistas técnicos con respecto a los requisitos estáticos, físico-estructurales y de protección contra incendios para generar una solución óptima. Y el modelo en 3D fue particularmente útil para el diseño estructural de los elementos de aislamiento térmico para los balcones y galerías.

Ubicación del proyecto

Franklin Village
George-Washington-Straße 239 y 241
68309 Mannheim, Alemania

Palabras clave

Edificio residencial Hormigón (concreto) armado Edificio de gran altura
