高点 E - 德国曼海姆富兰克林村

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

高点 E 是一栋居住面积约为 10000 m² 的 13 层住宅建筑,其下部还有 2 层裙楼,2 层地下车库。

投资者 GBG MANNHEIM
www.gbg-mannheim.de
建筑设计 AS+P Albert Speer + Partner GmbH
www.as-p.de
结构设计 bauart Konstruktions GmbH & Co. KG
www.bauart-ingenieure.de

模型参数

模型

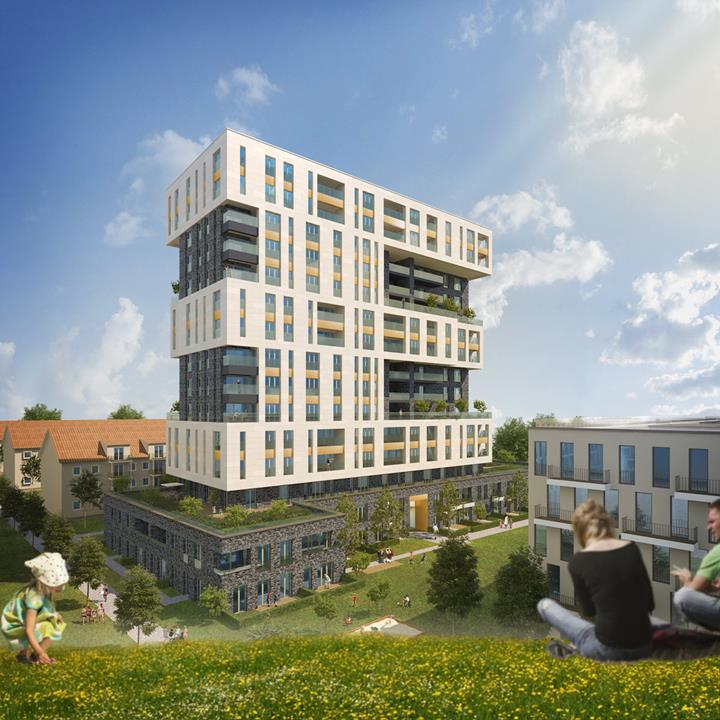

该建筑的外部形状是一个字母 E,取自家的英文 HOME 中的最后一个字母。 这个设计概念是在德国曼海姆市富兰克林改造项目中通过四栋不同的高层建筑来实现的。

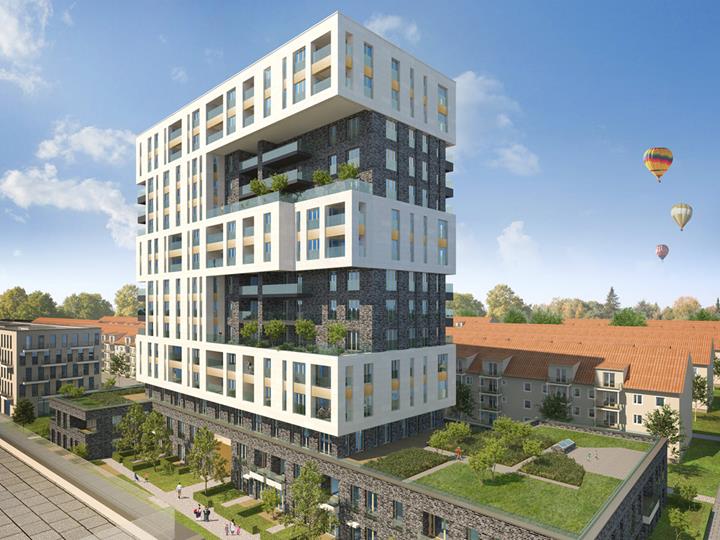

整个一楼和二楼为复式公寓,占地面积大于上部建筑。 从三楼开始为主体建筑,其占地面积缩小到 20 m x 48 m, 并且每隔二或三层,其面积会再发生变化,外观上形成强烈的凹凸对比。 正面凸出的楼层随着悬臂向外延伸。

地下二层为停车场,地下一层设有部分停车位和住户地下储藏室。

结构

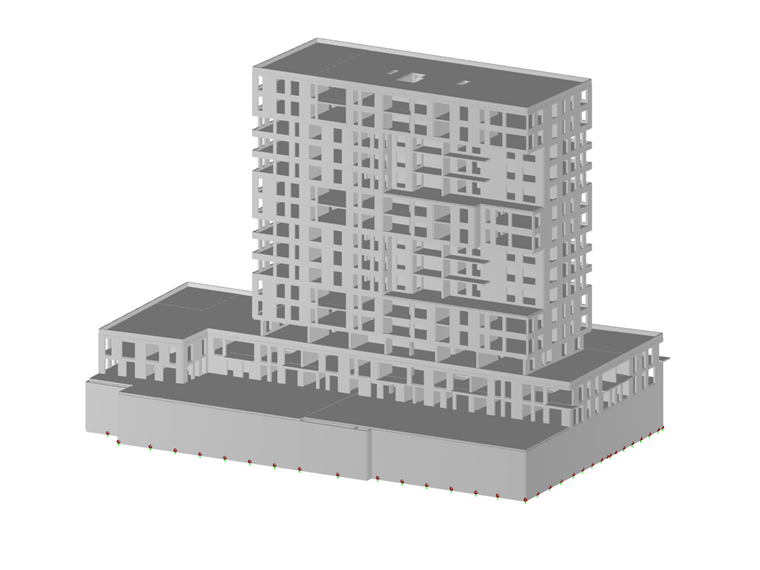

该住宅建筑地面以上总共有 15 层,地下有 2 层,全部为混凝土结构。

地上建筑的承重外墙和内墙均采用钢筋混凝土,地下建筑外墙采用防水混凝土。
楼板为钢筋混凝土双向板,内置通风管道。

大部分竖向荷载和楼层悬挑荷载都是通过横向布置的 6个 墙体传递的。
三层的纵向外墙具有独特的结构特征。 由于这些外墙位于承重轴外侧,所以按荷载解耦。

由于地下室两层都有停车场,所以设定了大规模的承重构件网格。

宽阔的通道和必要的转弯半径限制了柱子和墙的布置选择。
但地上楼层的主要承重系统与地下楼层的网格基本一致。

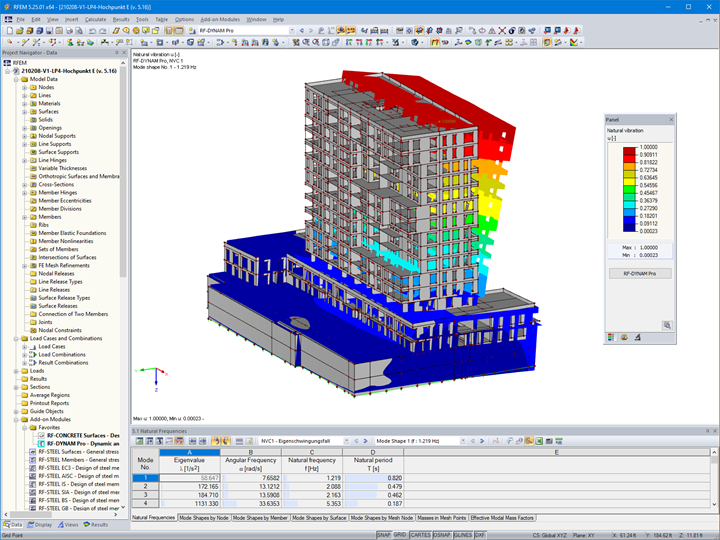

该建筑位于地震分区 1,其抗震设计完全是通过附加模块 RF-/DYNAM Pro 来完成。 结构的固有振动和内力可以通过图形方式显示。 此外,还可以将抗震设计结果导入到主软件 RFEM 中,然后考虑所有设计组合进行整体设计。

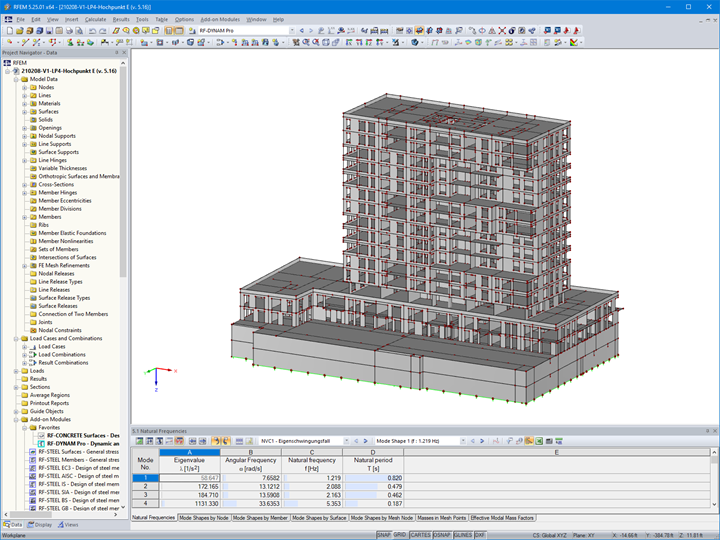

对于结构设计来说,三维模型的一个显著优点是可以简单的定位荷载峰值和内力最大值。 这样可以在设计阶段前期就可以发现“问题点”并进行讨论,然后及时找到合理的解决方案。

除了解决结构问题外,还重点解决了保温、隔音和防火的问题。 由于建筑外形的凹凸设计,形成了大量的凉廊、阳台和天台。 鉴于这些结构构件,结构、建筑物理和消防方面的专业人员之间必须密切合作,以便得到最优的设计。

尤其是对阳台和凉廊的保温构件的结构设计,三维模型特别有用。

项目位置

富兰克林村
George-Washington-Straße 239 and 241
68309 Mannheim, Germany

关键词

住宅建筑 钢筋混凝土 高层建筑
