Конструкция внутренней лестницы из разных материалов (древесина, сталь и стекло)
Проект заказчика
-
02

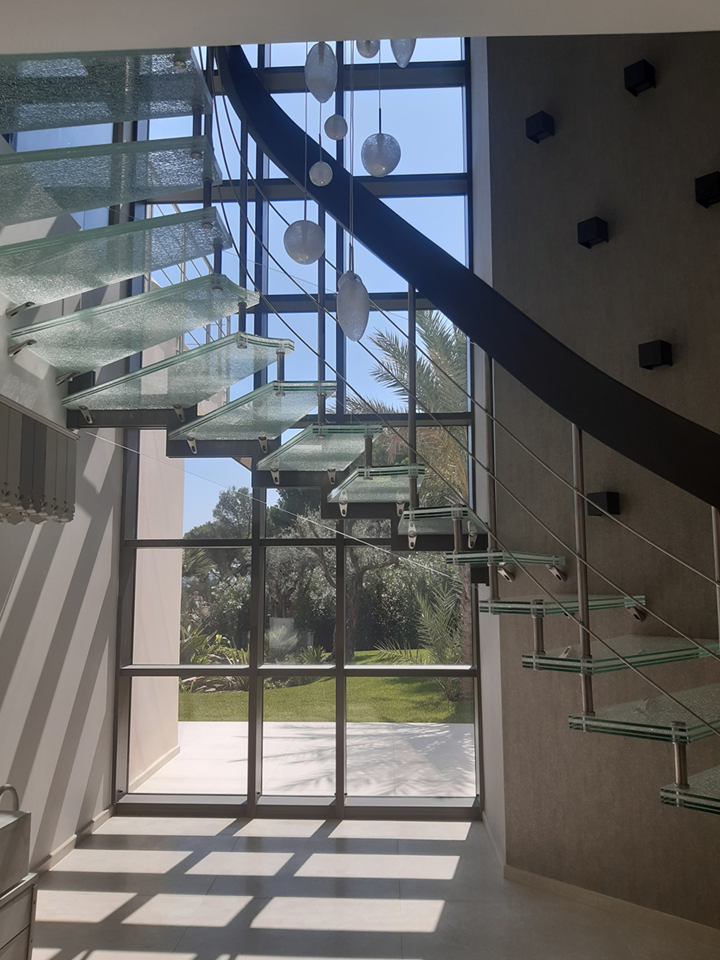

Рисунок - Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Отображение деформации лестницы под действием собственного веса]()
02

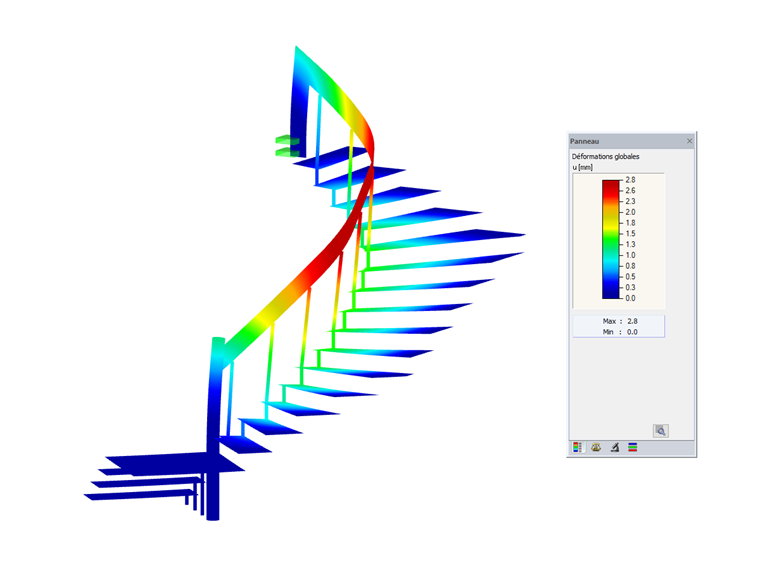

Рисунок - Отображение деформации лестницы под действием собственного веса
-
![Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
02

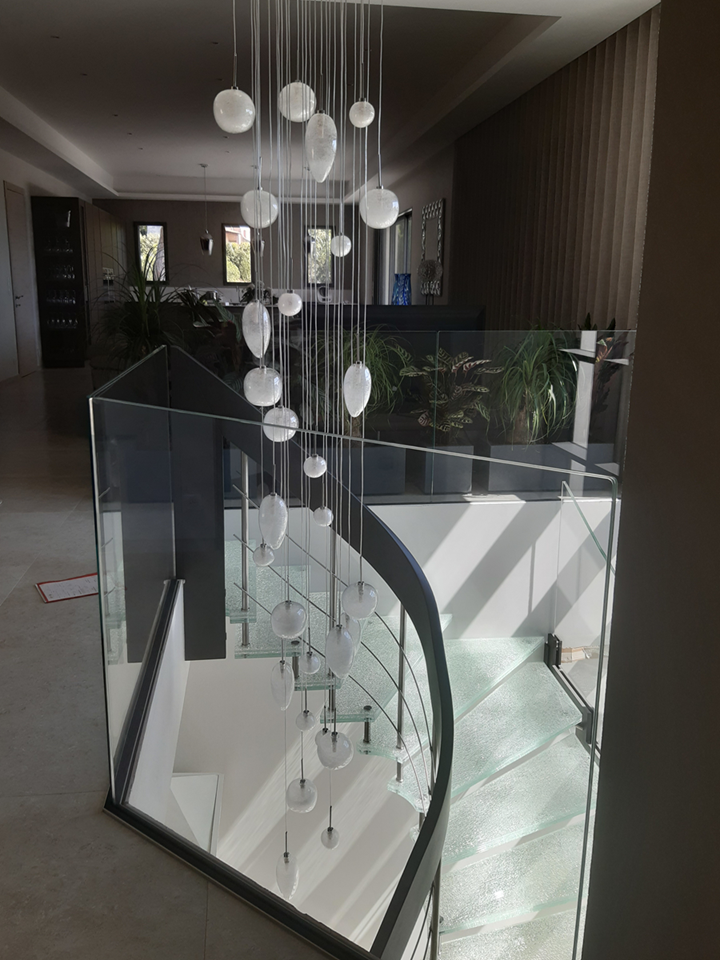

Рисунок - Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
02

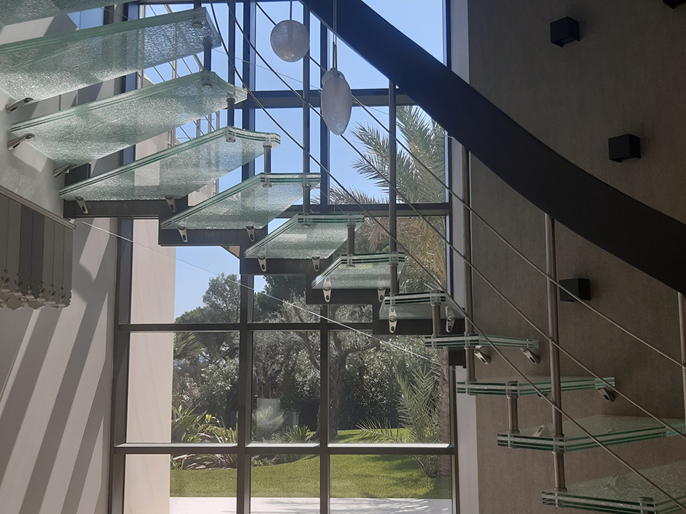

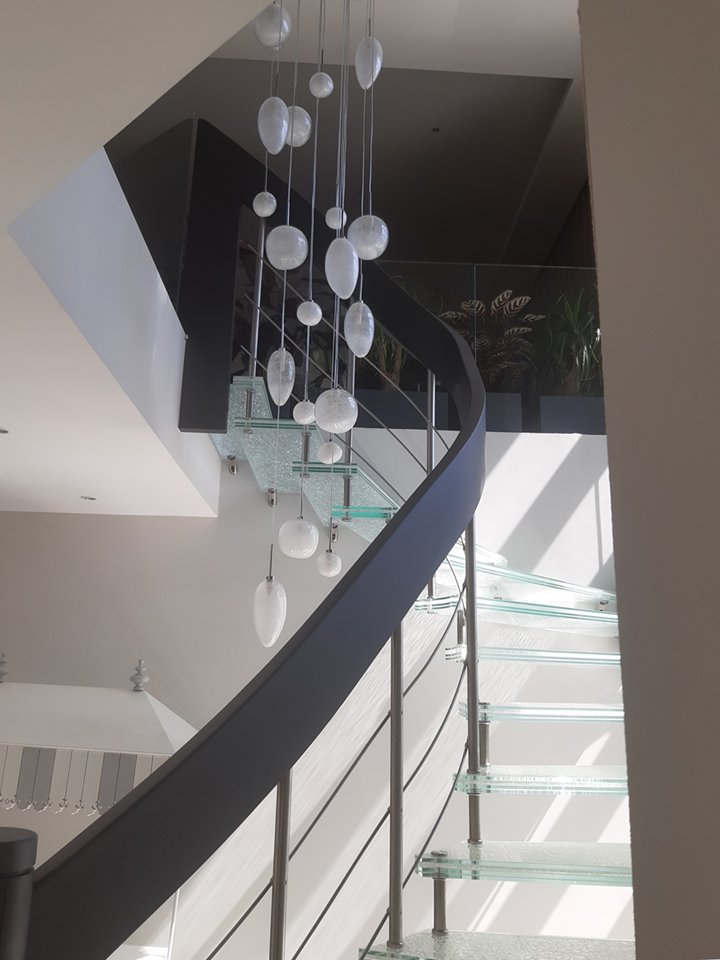

Рисунок - Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
03
Рисунок - Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Отображение деформации лестницы под действием собственного веса]()
03
Рисунок - Отображение деформации лестницы под действием собственного веса
-
![Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
03

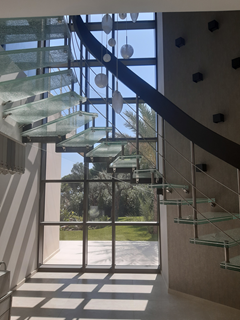

Рисунок - Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
03
Рисунок - Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
04
Рисунок - Отображение деформации лестницы под действием собственного веса
-
![Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
04
Рисунок - Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
04
Рисунок - Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
04
Рисунок - Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
06
Рисунок - Криволинейная тетива из клееной ламинированной древесины для изготовления лестницы из различных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Отображение деформации лестницы под действием собственного веса]()
06
Рисунок - Отображение деформации лестницы под действием собственного веса
-
![Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
06
Рисунок - Верхняя часть лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
-
![Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)]()
06
Рисунок - Обзор лестницы из разных материалов (дерево, сталь, стекло) Антиб, Франция (© YLEx)
Эффективное сочетание дерева, стали и стекла в конструкции данной лестницы, которую создало дизайнерское бюро YLEx, создает необычное впечатление легкости.
| Заказчик | Частный собственник |
| Расчет конструкций | YLEx |
| Расчет и производство |
Passion Escaliers
|

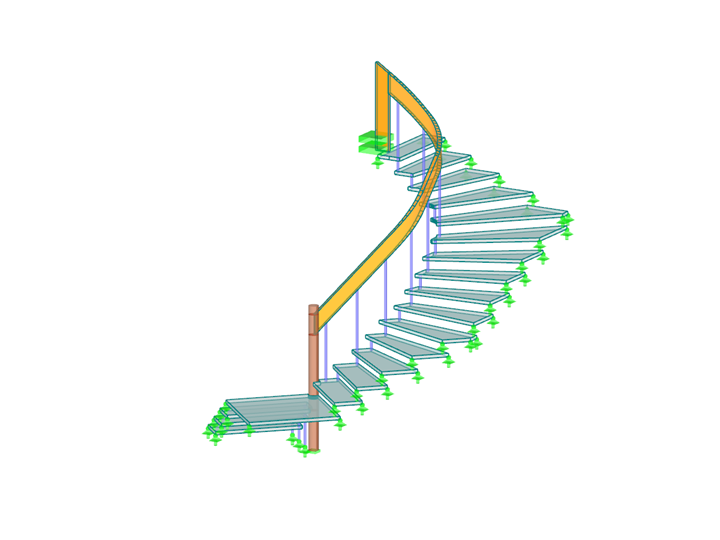

Параметры модели стеклянной лестницы
Модель
Описание проекта
В данном проекте первые 3 стеклянные ступени лестницы прикреплены к полу. Затем следует одна ступеня крыльца и 15 ступеней из аварийного стекла, прикрепленных снаружи с помощью кронштейнов из нержавеющей стали как к боковой стене, так и к металлической стойке. С внутренней стороны ступени подвешены с помощью трубчатых анкеров из нержавеющей стали, прикрепленных к тетиве из клееной древесины, которая далее прикреплена как сверху, так и снизу к опорам из клееной древесины. Изогнутая тетива одновременно служит также как поручень.
Расчет

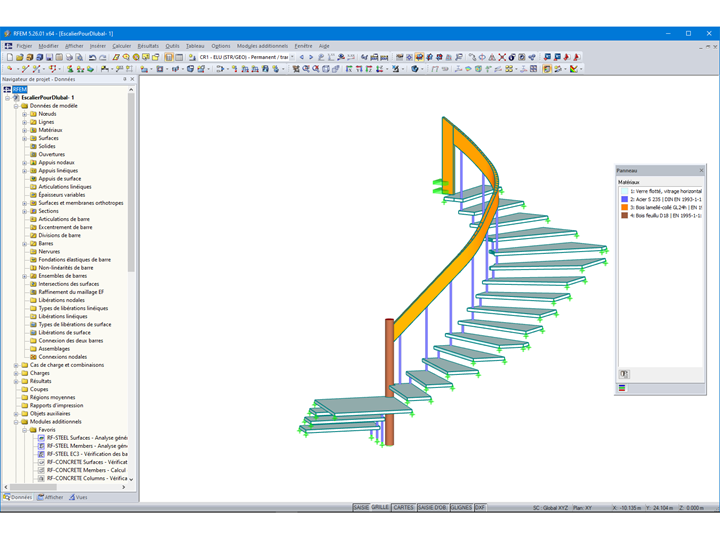

Расчет лестничной конструкции выполнили инженеры из компании YLEx с помощью программы для расчета по методу конечных элементов - RFEM. Общее расчеты лестницы притом учитывают ортотропное поведение древесины, жесткость стекла, а также изотропное поведение стали. Моделирование изогнутой тетивы из клееной ламинированной древесины затем осуществлялось посредством ортотропной четырехугольной поверхности с двухмерным упругим свойством ортотропного материала. Жесткость стекла была определена на основе состава отдельных слоев в модуле RF-GLASS.
Данный модуль использовался также для проектирования и расчета стеклянных ступеней. Силы, которые учитывались при определении размеров не только ступеней, но и всей конструкции лестницы, соответствуют нормам Еврокод и их французскому национальному приложению. Определение размеров отдельных соединений затем значительно облегчили расчетные силы, воспринимаемые тетивой в области расположения анкерных стержней из нержавеющей стали. У лестницы был наконец выполнен и расчет выбраций, который указал более высокую частоту, чем обычно рекомендуется для обеспечения приемлемого рабочего состояния.
Расположение проекта
Антиб, ФранцияКлючевые слова
Внутренняя лестница Разные материалы Древесина Сталь Стекло
