Schody wewnętrzne wykonane z wielu materiałów konstrukcyjnych (drewno, stal i szkło)
Projekt klienta
-
02

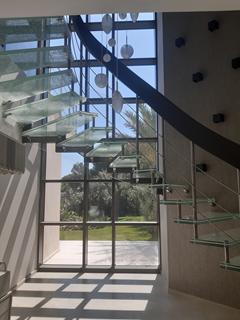

Obraz - Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-

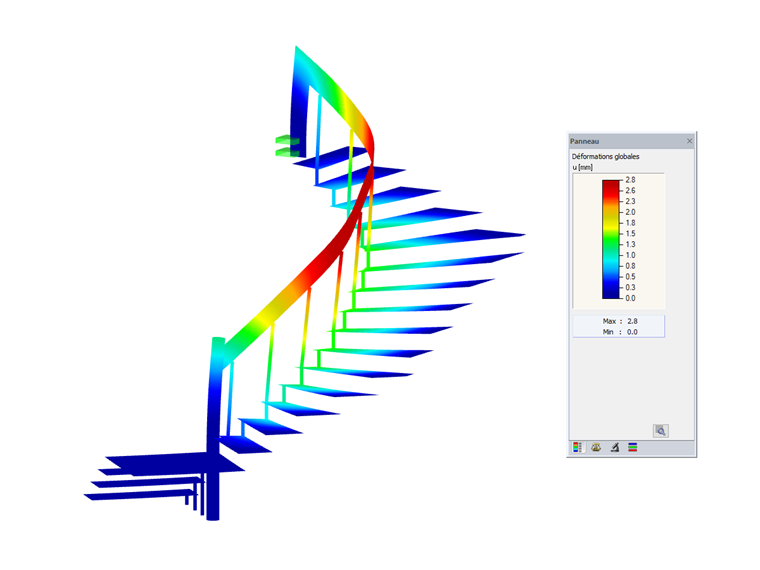

![Wyświetlanie deformacji schodów pod wpływem ciężaru własnego]()
02
Obraz - Projektowanie konstrukcyjne schodów z różnych materiałów (drewno, stal, szkło)
-
![Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
02

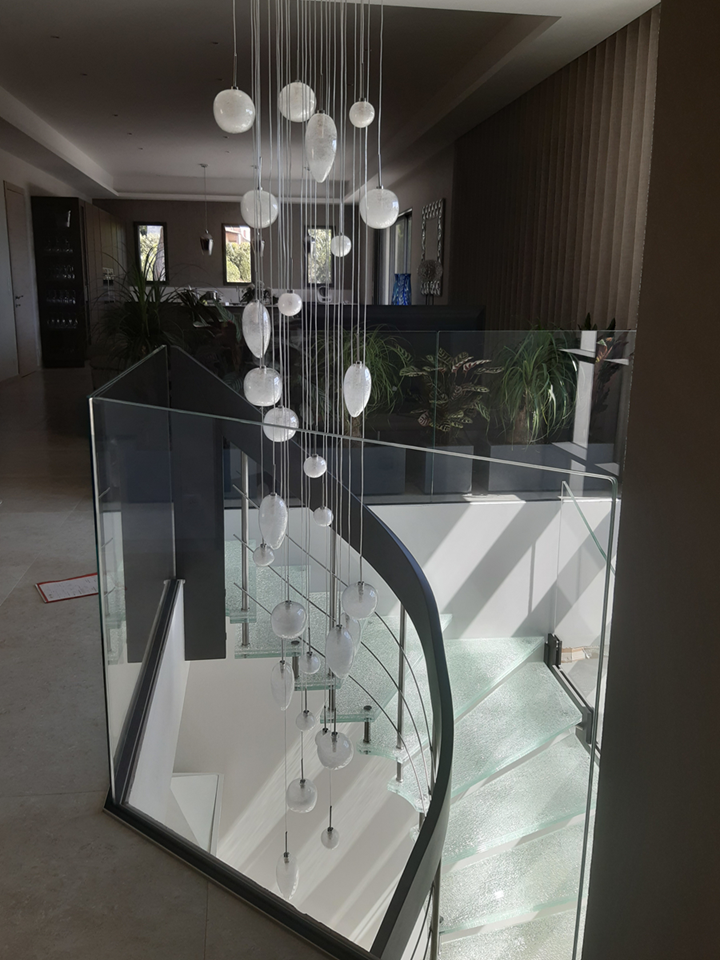

Obraz - Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
02

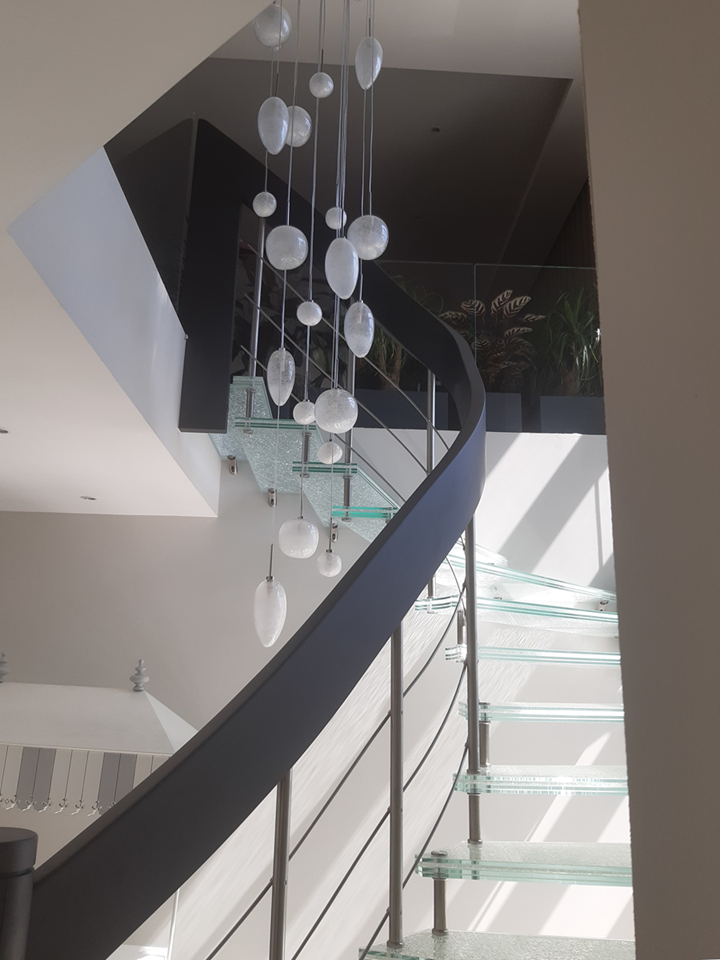

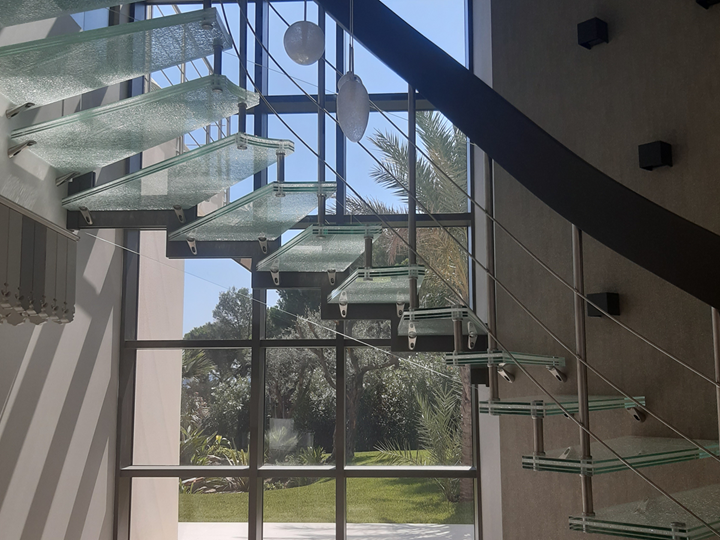

Obraz - Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
03
Obraz - Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Wyświetlanie deformacji schodów pod wpływem ciężaru własnego]()
03
Obraz - Projektowanie konstrukcyjne schodów z różnych materiałów (drewno, stal, szkło)
-
![Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
03

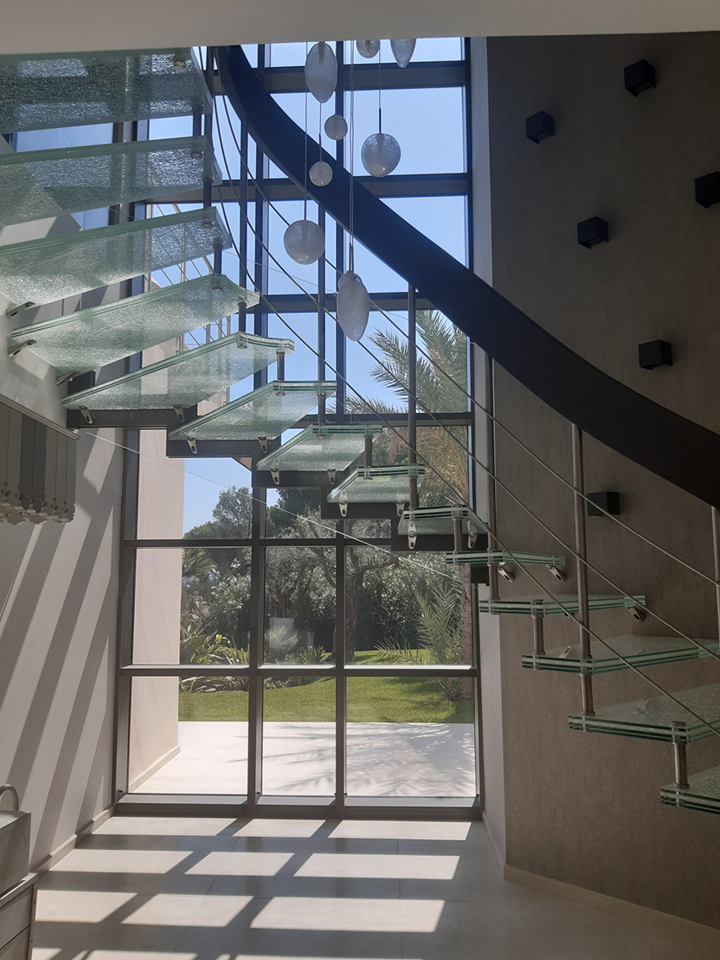

Obraz - Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
03
Obraz - Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
04
Obraz - Projektowanie konstrukcyjne schodów z różnych materiałów (drewno, stal, szkło)
-
![Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
04
Obraz - Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
04
Obraz - Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
04
Obraz - Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
06
Obraz - Zakrzywione, klejone podłużnice z drewna, które tworzą wielomateriałową klatkę schodową (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Wyświetlanie deformacji schodów pod wpływem ciężaru własnego]()
06
Obraz - Projektowanie konstrukcyjne schodów z różnych materiałów (drewno, stal, szkło)
-
![Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
06
Obraz - Górna część schodów wykonanych z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
-
![Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)]()
06
Obraz - Przegląd schodów z różnych materiałów (drewno, stal, szkło) Antibes, Francja (© YLEx)
Efektywne połączenie drewna, stali i szkła, z których zbudowane są schody zaprojektowane przez biuro projektowe YLEx, dało wizualny efekt lekkości konstrukcji.
| Klient | Właściciel prywatny |
| Obliczenia konstrukcyjne | YLEx |
| Projekt i produkcja |
Passion Escaliers
|

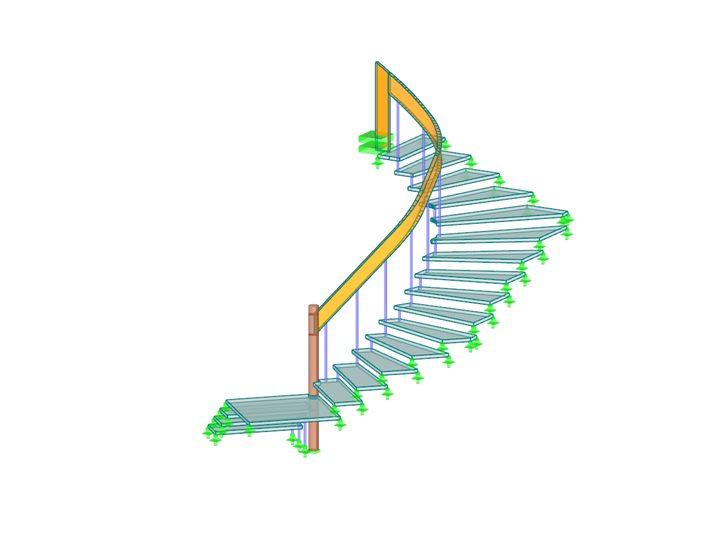

Parametry modelu schodów szklanych
Model
Opis projektu
Pierwsze 3 szklane stopnie są wpuszczone w posadzkę powyżej której, do ściany bocznej i do metalowego stelaża, zamocowano podest i 15 stopni ze szkła typu crash-glass za pomocą konsol ze stali nierdzewnej. Od wewnętrznej strony stopnie podwieszone są za pomocą prętów ze stali nierdzewnej zamocowanych w belce balustrady wykonanej z drewna klejonego warstwowo. Poręcz-belka zakotwiona jest zarówno na górze, jak i na dole w słupach z drewna klejonego warstwowo. Zakrzywiona belka drewniana pełni tym samym rolę poręczy.
Projektowanie

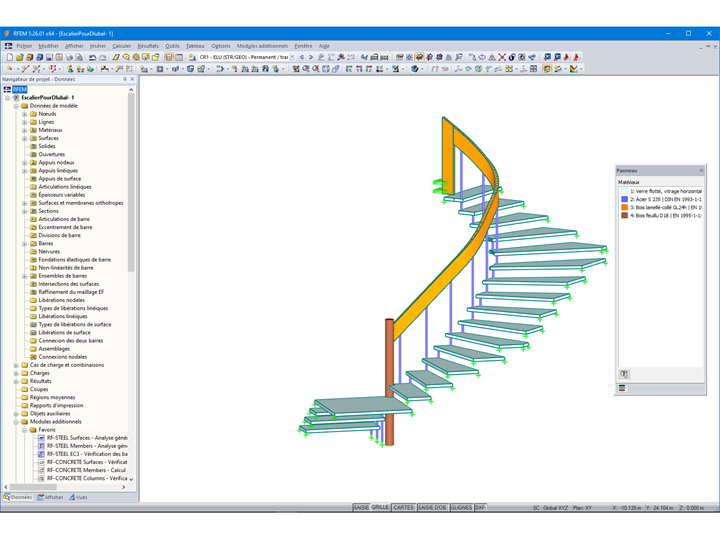

Wymiarowanie przeprowadziło biuro inżynierskie YLEx przy użyciu programu RFEM. W obliczeniach globalnych uwzględniono ortotropowe zachowanie drewna, sztywność szkła oraz izotropowe zachowanie stali. Model zakrzywionej drewnianej belki-poręczy z drewna klejonego warstwowo wygenerowano z wykorzystaniem powierzchni czworokątnej i o właściwościach materiału ortotropowego sprężystego 2D. Sztywność szkła zdefiniowano poprzez określenie jego warstw w module RF-GLASS.
Moduł ten posłużył do obliczeń i wymiarowania stopni szklanych. Siły uwzględnione przy wymiarowaniu zarówno stopni, jak i całej klatki schodowej są zgodne z normami grupy Eurokod oraz ich francuskimi załącznikami krajowymi. Obliczone siły przejmowane przez belkę-poręcz w miejscach występowania prętów ze stali nierdzewnej ułatwiły zwymiarowanie łączników wkręcanych w drewno. Dla zapewnienia odpowiedniego komfortu użytkowania schodów, przeprowadzono również analizę drgań własnych, których częstotliwość okazała się wyższa niż ta jaką wskazano w pierwotnych zalecaniach.
Lokalizacja projektu
Antibes, FrancjaSłowa kluczowe
Schody wewnętrzne Wielomateriałowy Drewno Stal Szkło
