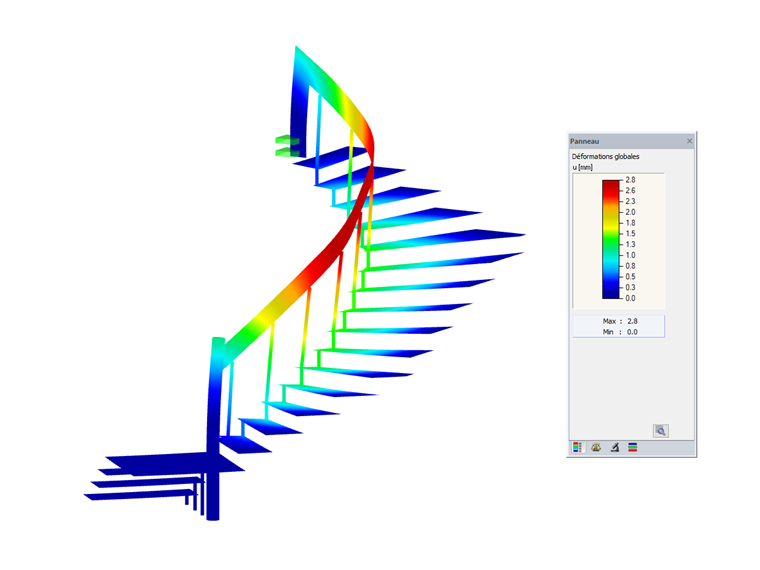

Deformação sob o peso próprio da escada
-
01

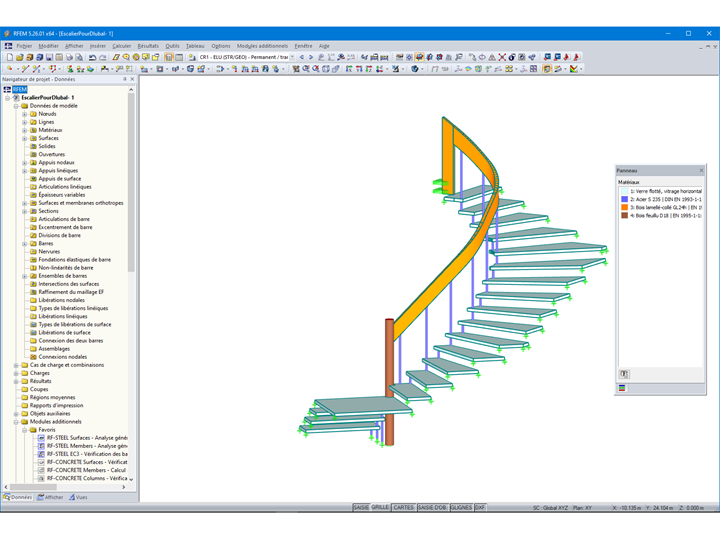

Modelo 3D de uma escada de diversos materiais (madeira, aço, vidro) no RFEM (© YLEx)
-
01
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
01

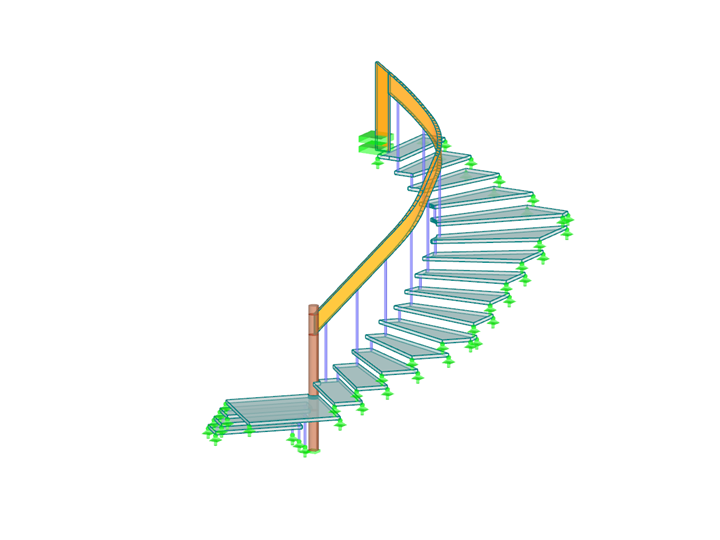

Modelo de uma escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
02

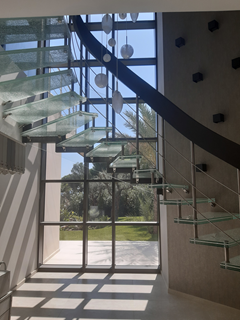

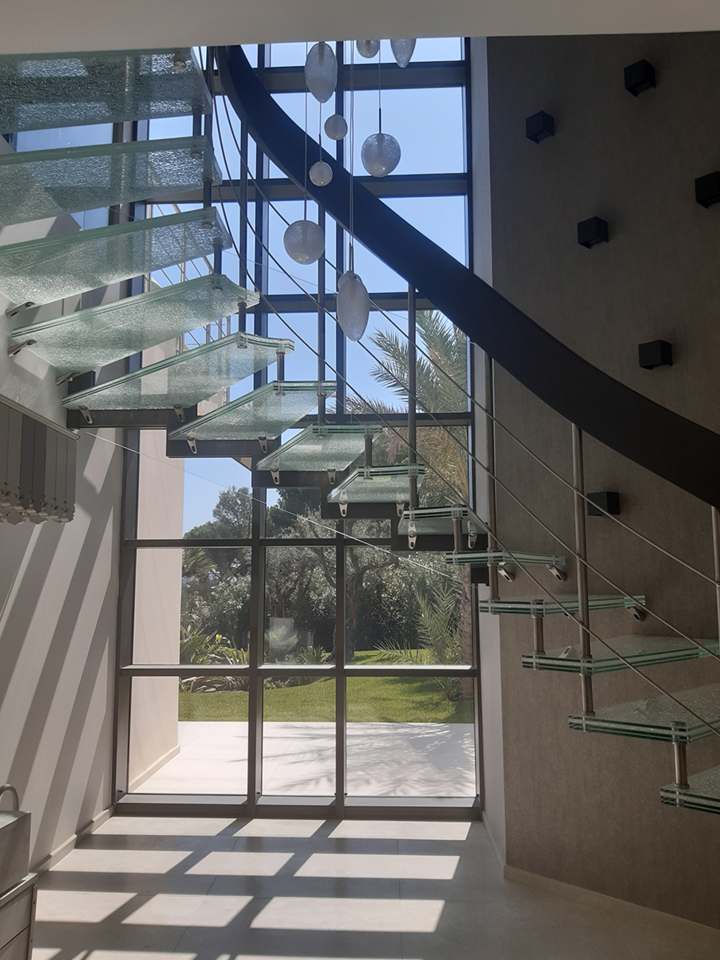

Vista geral da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
02
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
02

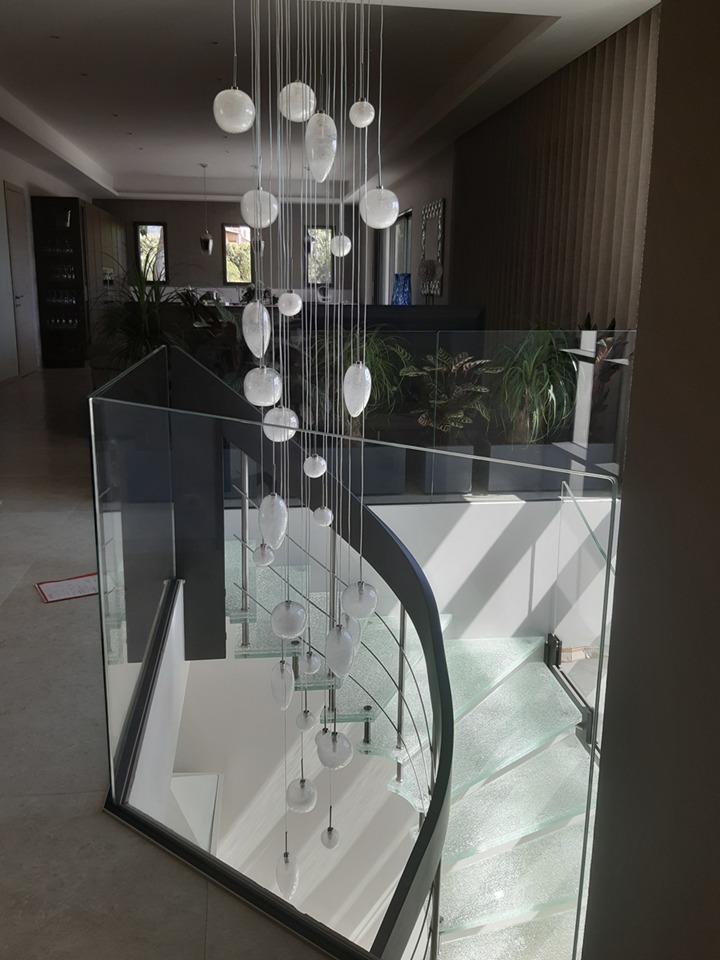

Parte superior da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
02

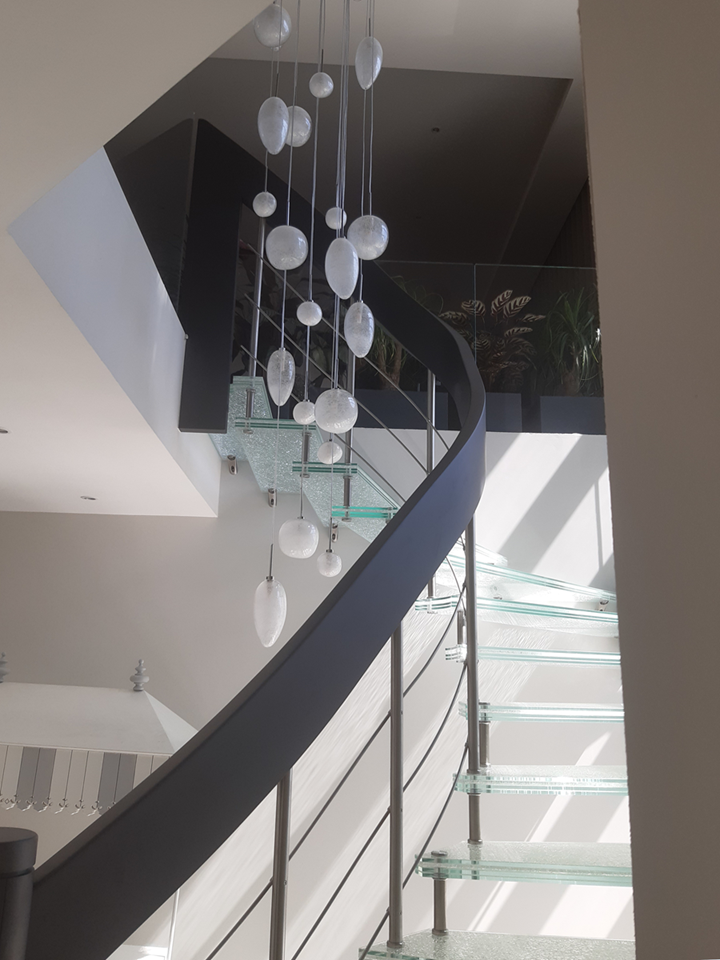

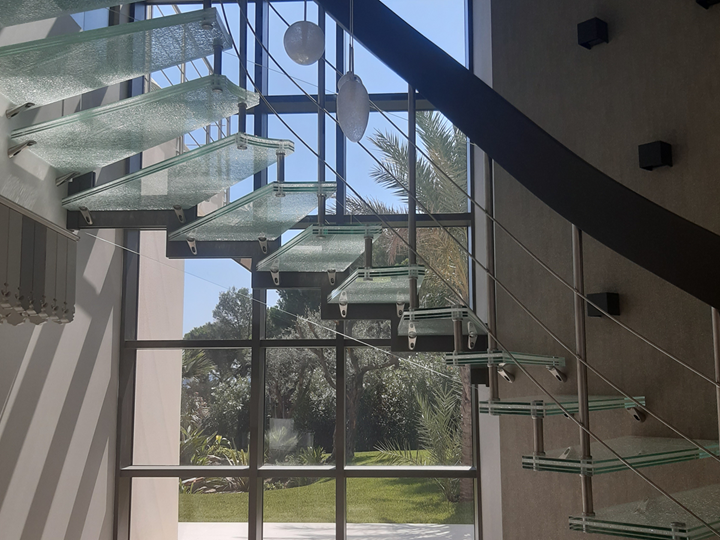

Longarina curvada de madeira laminada colada da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
03
Parte superior da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
03
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
03
Vista geral da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
03
Longarina curvada de madeira laminada colada da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
04
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
04
Parte superior da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
04
Vista geral da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
04
Longarina curvada de madeira laminada colada da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
04
Modelo 3D de uma escada de diversos materiais (madeira, aço, vidro) no RFEM (© YLEx)
-
04
Modelo de uma escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
04
Deformação sob o peso próprio da escada
-
05
Modelo 3D de uma escada de diversos materiais (madeira, aço, vidro) no RFEM (© YLEx)
-
05
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
05
Modelo de uma escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
05
Deformação sob o peso próprio da escada
-
06
Longarina curvada de madeira laminada colada da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
06
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
06
Parte superior da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
06
Vista geral da escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
07
Modelo de uma escada de diversos materiais (madeira, aço, vidro) Antibes, França (© YLEx)
-
07
Modelo 3D de uma escada de diversos materiais (madeira, aço, vidro) no RFEM (© YLEx)
-
07
Dimensionamento de uma escada de diversos materiais (madeira, aço, vidro)
-
07
Deformação sob o peso próprio da escada
A combinação eficiente de madeira, aço e vidro, os materiais que compõem esta escada concebida pelo gabinete de design YLEx, proporciona um efeito visual de ligeireza.
| Cliente | Proprietário particular |
| Planeamento estrutural | YLEx |
| Design e produção |
Passion Escaliers
|
Parâmetros do modelo da escada de vidro
Modelo
Descrição do projeto
Os primeiros três degraus de vidro deste projeto estão fixados no chão. Seguem-se um degrau de plataforma e 15 degraus de vidro "crash" fixados no lado exterior por suportes de aço inoxidável, tanto na parede lateral como numa prateleira metálica. No lado interior, os degraus estão suspensos através de tirantes de tubo de aço inoxidável a partir de uma longarina de madeira laminada colada que, por sua vez, está encaixada na parte superior e inferior em postes de madeira laminada colada. A longarina curvada de madeira laminada colada também serve simultaneamente de corrimão.
Dimensionamento
O dimensionamento foi realizado pelo gabinete de engenharia da YLEx com o software de elementos finitos RFEM. A análise global da escada considera o comportamento ortotrópico da madeira, a rigidez do vidro assim como o comportamento isotrópico do aço. A modelação da longarina curvada de madeira laminada colada pôde ser gerada através de uma superfície quadrangular ortotrópica com uma propriedade de material ortotrópico elástico 2D. A rigidez do vidro foi obtida através da definição da sua composição no módulo RF-GLASS.
Este módulo foi utilizado para o cálculo e dimensionamento dos degraus de vidro. As forças tidas em consideração para o dimensionamento dos degraus e da escada completa cumprem as normas do Eurocódigo, assim como os respetivos anexos nacionais franceses. As forças dimensionadas absorvidas pela longarina na direção dos tirantes de aço inoxidável facilitaram de forma eficaz o dimensionamento dos encaixes aparafusados na madeira. Também foi realizada uma análise de vibrações que demonstrou uma frequência superior à recomendada inicialmente para assegurar um comportamento de utilização aceitável.
Local do projeto
Antibes, FrançaPalavras-chave
Escada interior Diversos materiais Madeira Aço Vidro
