钢、木与玻璃混合结构楼梯

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

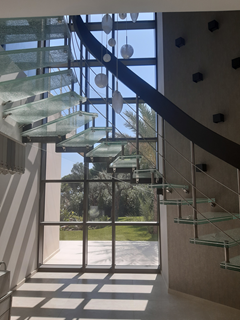

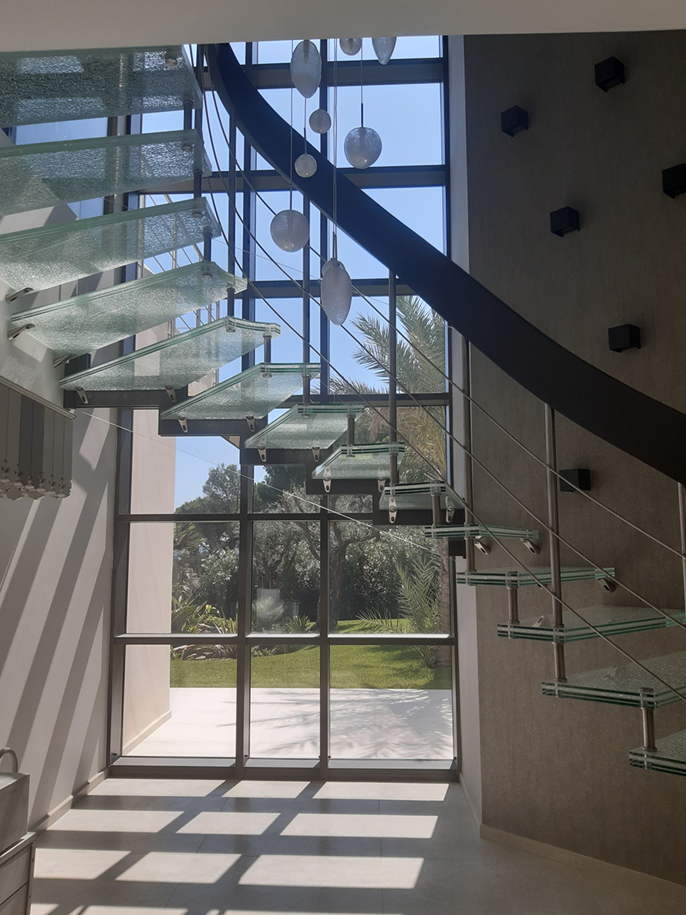

该楼梯由 YLEx 工程公司设计,采用钢、木和玻璃组成的混合结构,营造出一种轻盈通透的空间感。

业主 个人
结构设计 YLEx
设计与制造
Passion Escaliers

玻璃楼梯模型参数

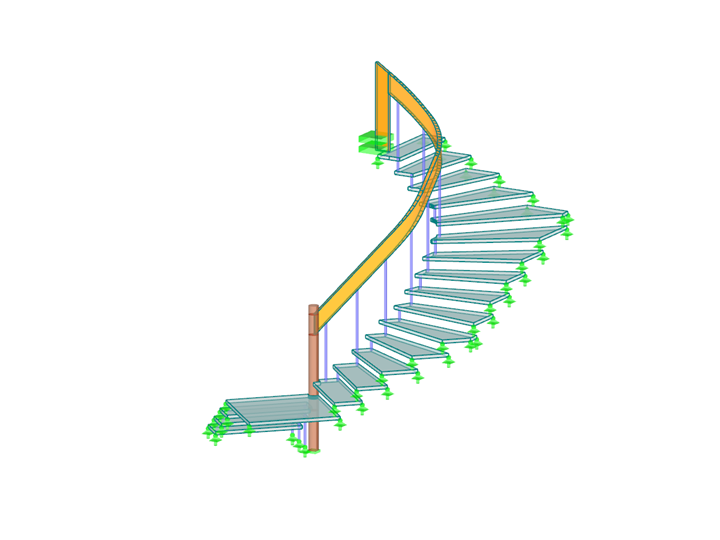

模型

项目描述

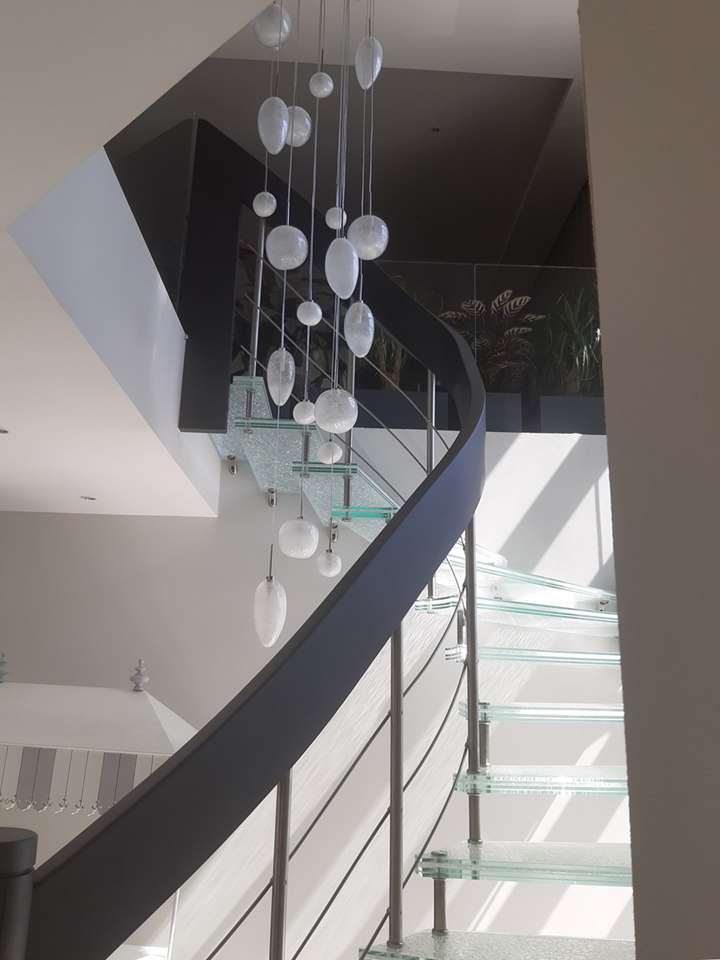

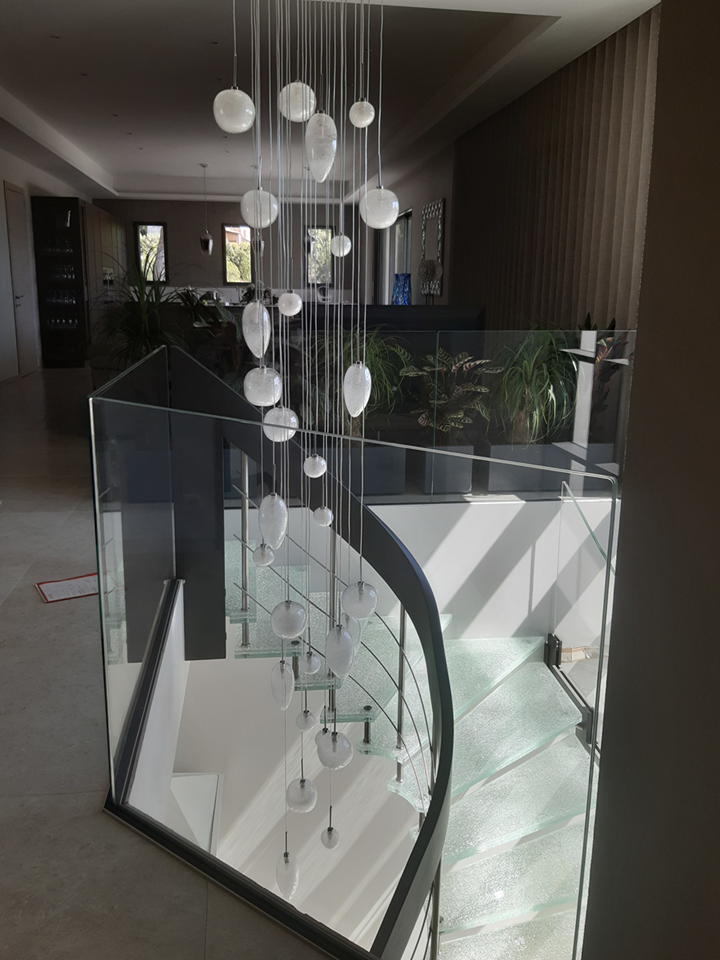

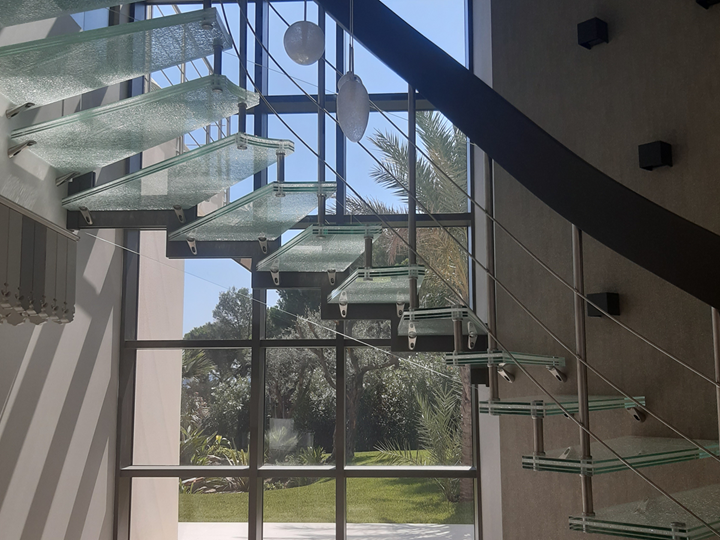

该项目中的玻璃台阶前三踏固定在地板上。 其后的转角平台和 15 级磨砂玻璃台阶通过不锈钢支架分别固定在墙上和钢质扶手立柱上。 台阶通过胶合木纵梁的不锈钢拉杆悬吊在内部,该梁的顶部和底部均锚固在胶合木杆上。 楼梯扶手采用了弯曲的层板胶合木。

设计计算

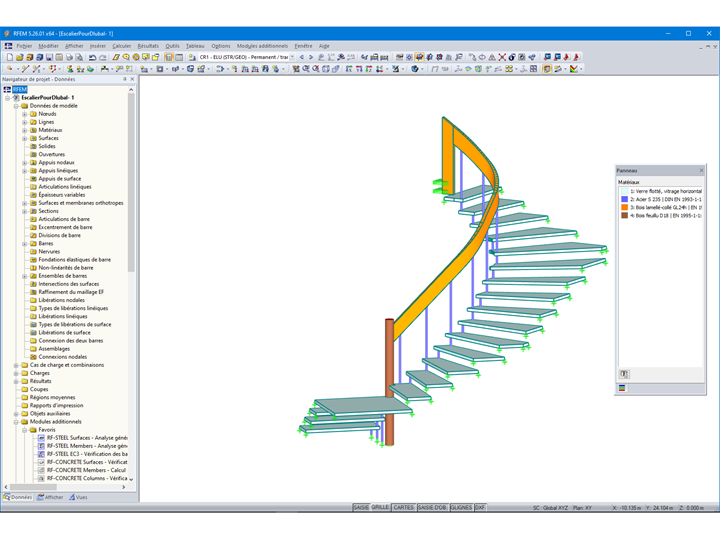

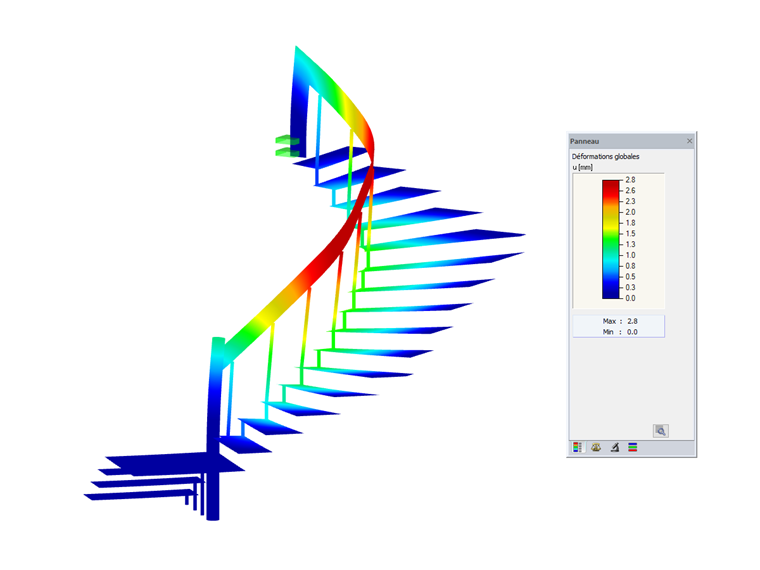

该项目是由 YLEx 设计工程公司使用有限元结构分析软件 RFEM 完成的。 楼梯的整体设计考虑了木材的正交各向异性特性、玻璃的刚度以及钢材的各向同性特性。 弯曲层板胶合木建模是通过定义四边形面以及二维弹性正交各向异性材料属性完成的。 玻璃的刚度是通过在附加模块 RF-GLASS 中的定义得到的。

该模块是用于玻璃台阶的计算和设计。 台阶以及整个楼梯的设计计算是按照欧洲规范以及法国附录进行的。 桁条对不锈钢拉杆施加的设计力有效地简化了旋入木材的嵌件的尺寸设置。 此外,还进行了振动分析。 为了确保楼梯的正常工作,其结构的频率比最初建议的频率要高。

项目位置

Antibes, France

关键词

室内楼梯 不同材质 木结构 钢结构 玻璃结构
