Treppe aus verschiedenen Materialien (Holz, Stahl und Glas)
Kundenprojekt
-
02

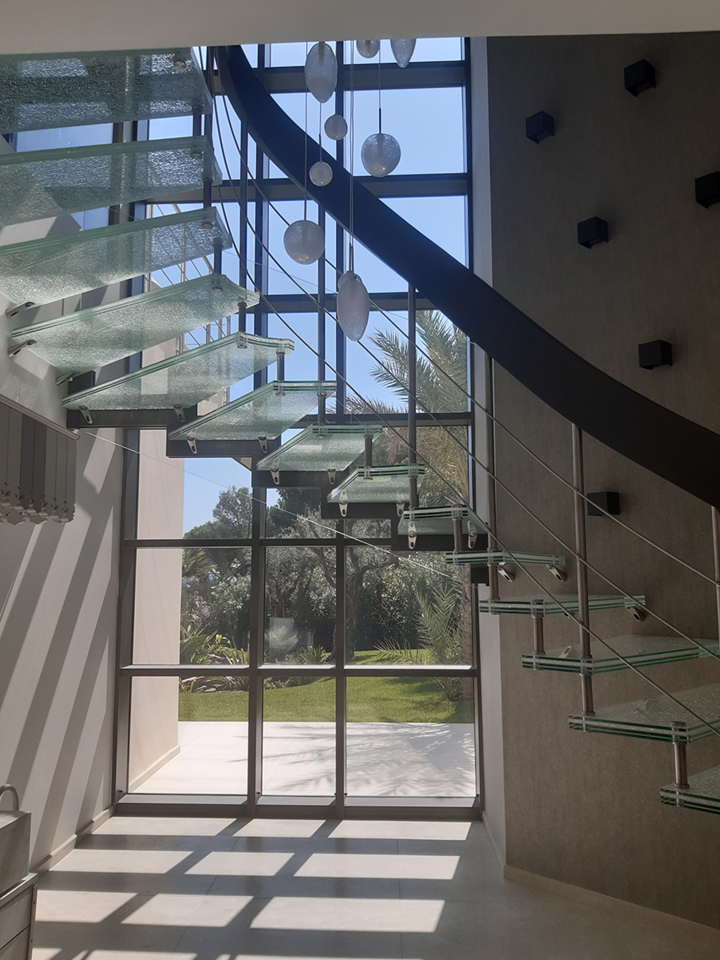

Bild - Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-

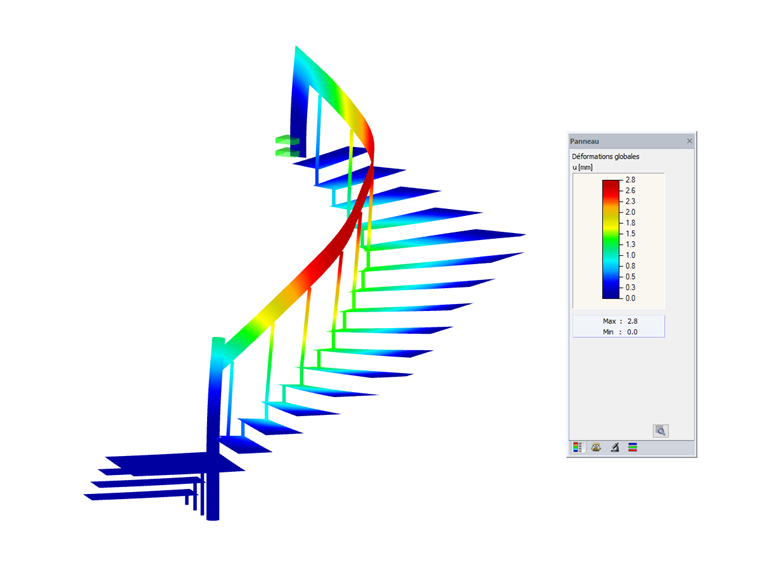

![Anzeige der Treppenverformung unter Eigengewicht]()
02
Bild - Treppe aus verschiedenen Materialien (Holz, Stahl und Glas)
-
![Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
02

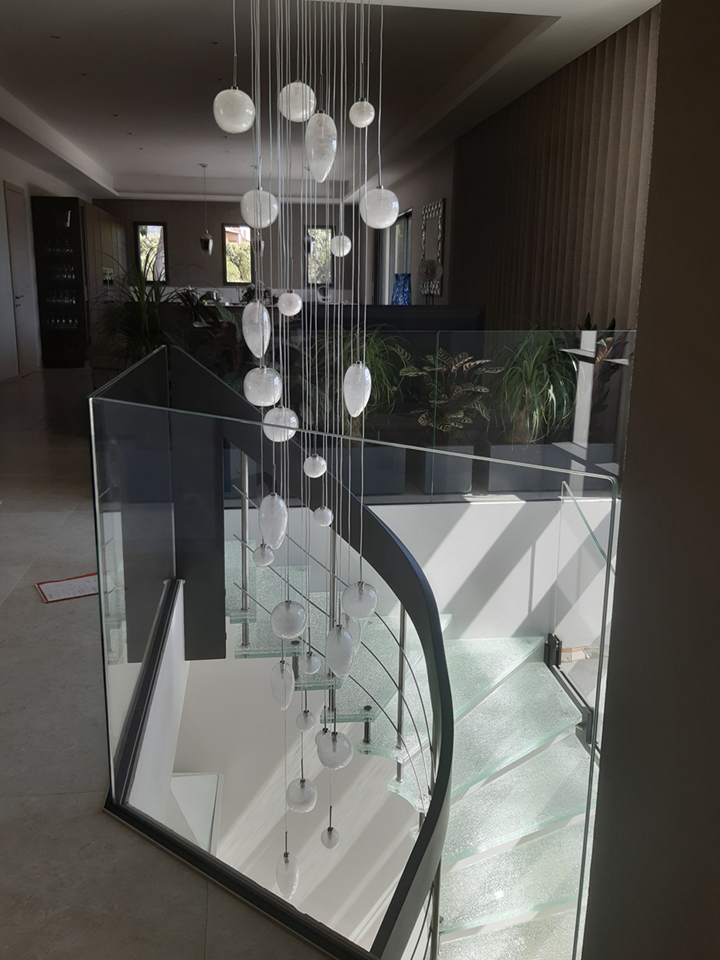

Bild - Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
02

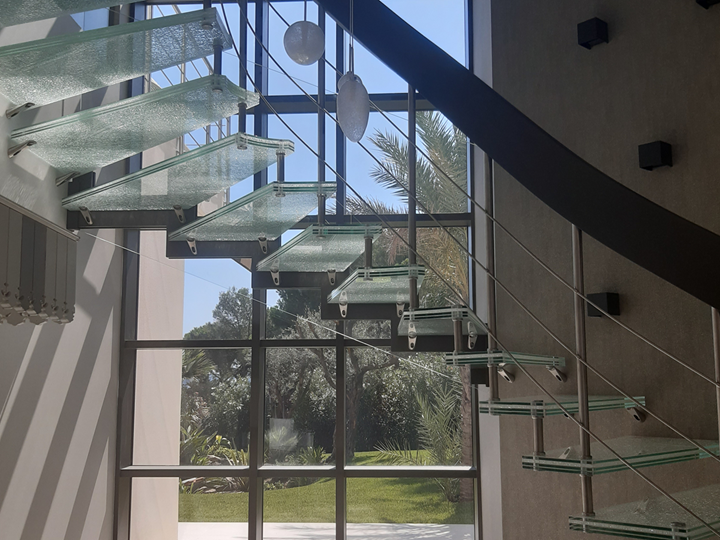

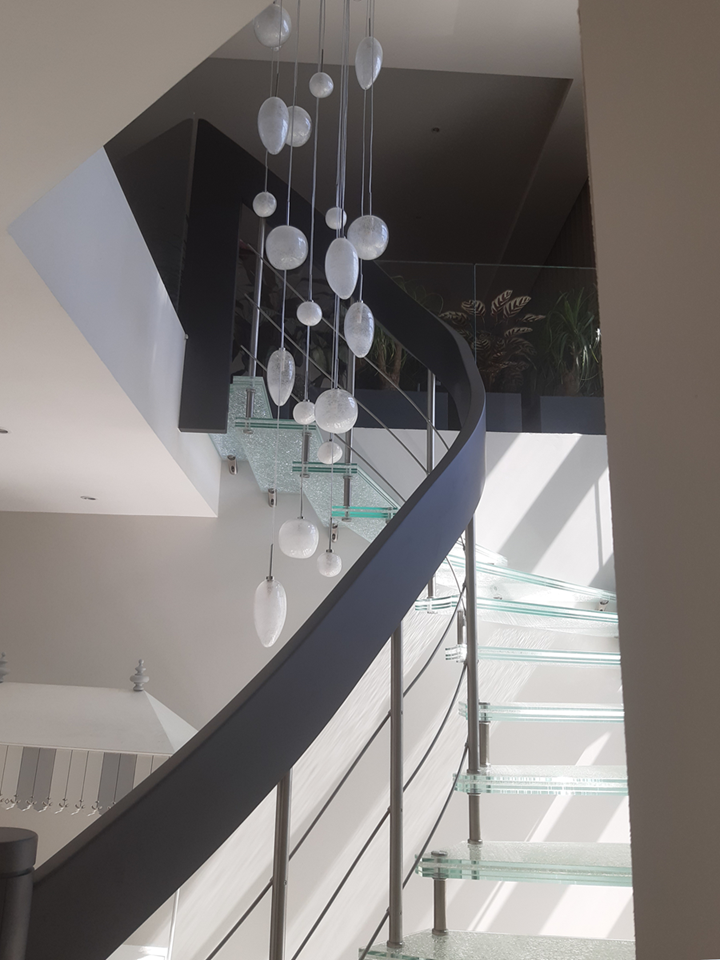

Bild - Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
03
Bild - Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Anzeige der Treppenverformung unter Eigengewicht]()
03
Bild - Treppe aus verschiedenen Materialien (Holz, Stahl und Glas)
-
![Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
03

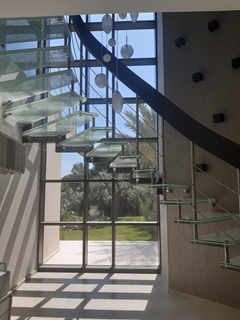

Bild - Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
03
Bild - Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
04
Bild - Treppe aus verschiedenen Materialien (Holz, Stahl und Glas)
-
![Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
04
Bild - Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
04
Bild - Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
04
Bild - Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
06
Bild - Gebogene Treppenwange aus Brettsperrholz, die zur Treppe aus verschiedenen Materialien gehört (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Anzeige der Treppenverformung unter Eigengewicht]()
06
Bild - Treppe aus verschiedenen Materialien (Holz, Stahl und Glas)
-
![Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
06
Bild - Oberer Teil der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
-
![Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)]()
06
Bild - Gesamtansicht der Treppe aus verschiedenen Materialien (Holz, Stahl, Glas) Antibes, Frankreich (© YLEx)
Die effiziente Kombination der Materialien (Holz, Stahl und Glas) dieser Treppe, entworfen vom Designbüro YLEx, sorgt für eine beruhigende Perspektive der Leichtigkeit.
| Bauherr | Privatperson |
| Tragwerksplanung | YLEx |
| Design und Fertigung |
Passion Escaliers
|

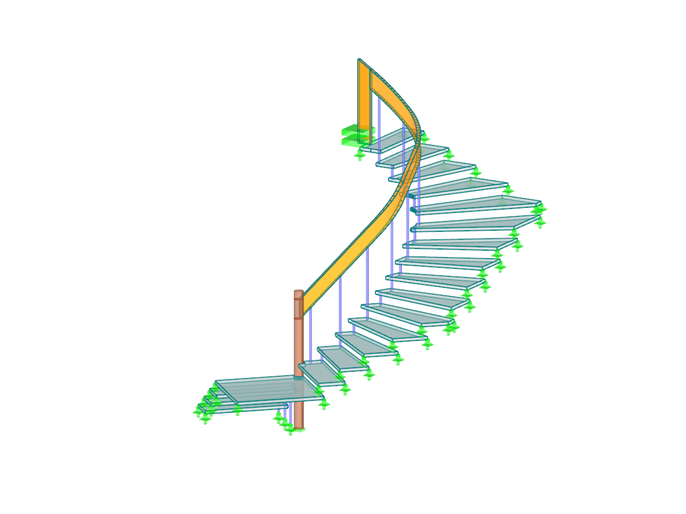

Modell-Parameter der Glastreppe
Modell
Projektbeschreibung
Die ersten drei Glasstufen der Treppe sind im Boden verankert. Die Podeststufe sowie die 15 Crashglasstufen sind an der Außenseite mit Befestigungswinkeln aus Edelstahl jeweils an der Seitenwand und an einem Metallregal befestigt. Die Stufen an der Innenseite sind über Zugstäbe aus Edelstahl an einer Treppenwange aus Brettschichtholz abgehängt, die sowohl oben als auch unten an Pfosten aus Brettschichtholz angeschlossen ist. Die gebogene Treppenwange aus Brettschichtholz dient gleichzeitig als Handlauf.
Bemessung

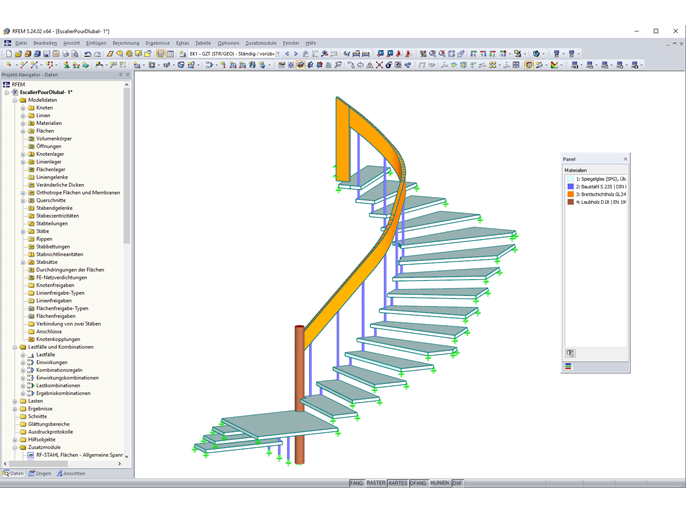

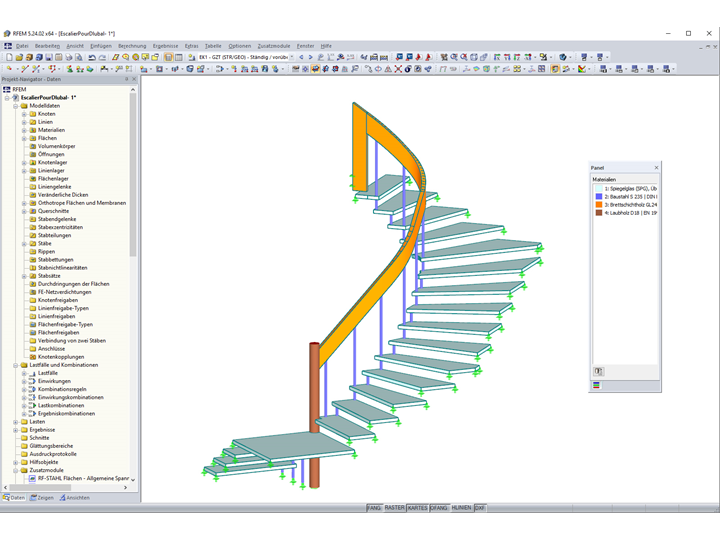

Die Bemessung erfolgte durch das Ingenieurbüro YLEx mit der FEM-Software RFEM. Die Gesamtbemessung der Treppe berücksichtigt das orthotrope Verhalten des Holzes, die Steifigkeit des Glases sowie das isotrope Verhalten des Stahls. Die Modellierung der gekrümmten Treppenwange aus Brettschichtholz konnte über eine orthotrope Quadrangelfläche mit einer orthotropen elastischen Materialeigenschaft in 2D generiert werden. Die Steifigkeit des Glases erhielt man durch die Definition seiner Zusammensetzung im Modul RF-GLAS.
Dieses Modul wurde zur Berechnung und Bemessung der Glasstufen verwendet. Die Kräfte, die für die Bemessung der Stufen und der gesamten Treppe berücksichtigt wurden, entsprechen den Eurocode-Normen sowie deren französischen nationalen Anhängen. Die Bemessungskräfte, die die Treppenwange in Richtung der Zugstäbe aus Edelstahl aufnimmt, haben die Dimensionierung der in das Holz eingeschraubten Einsätze effizient erleichtert. Eine Schwingungsstudie wurde ebenfalls durchgeführt. Diese zeigte eine höhere Frequenz als ursprünglich empfohlen, um ein akzeptables Betriebsverhalten zu gewährleisten.
Projekt-Standort
Antibes, FrankreichSchlüsselwörter
Innentreppe Unterschiedliche Werkstoffe Holz Stahl Glas
