Vnitřní schodiště z několika materiálů (dřevo, ocel a sklo)
Projekt zákazníka
-
02

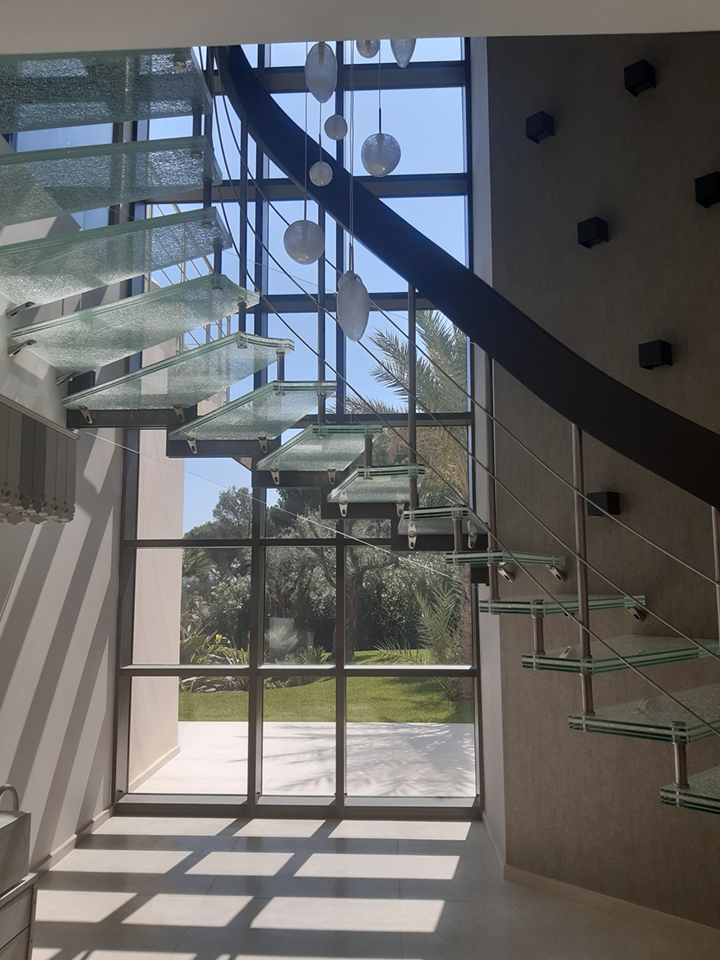

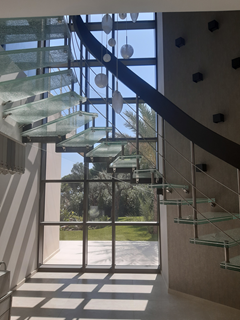

Celkový pohled na schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
02
Statické posouzení vícevrstvého schodiště (dřevo, ocel, sklo)
-
02

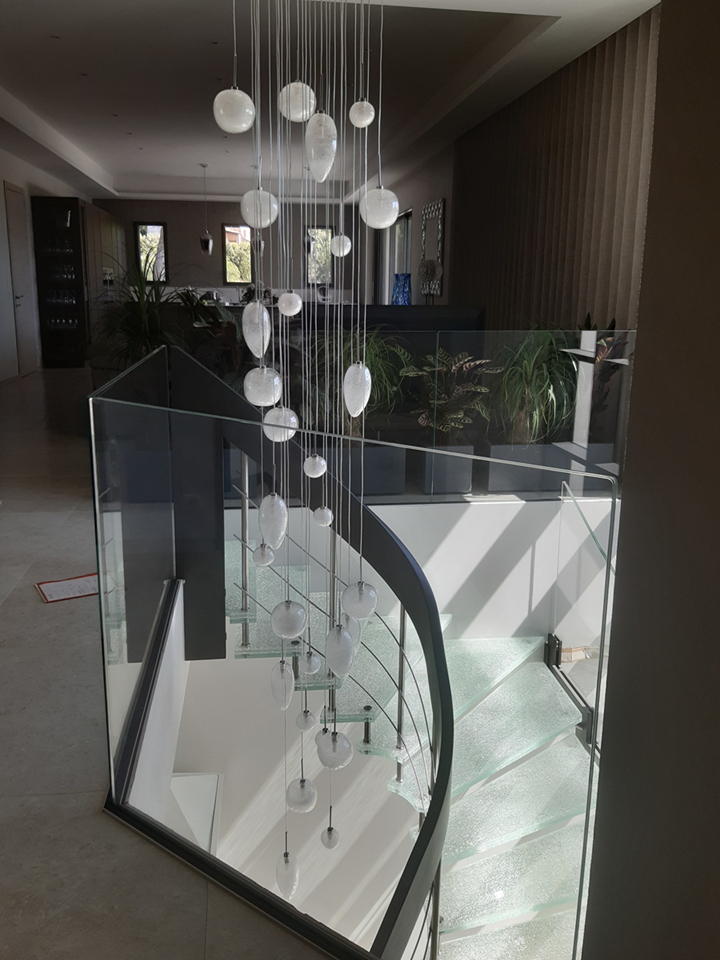

Horní část schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
02

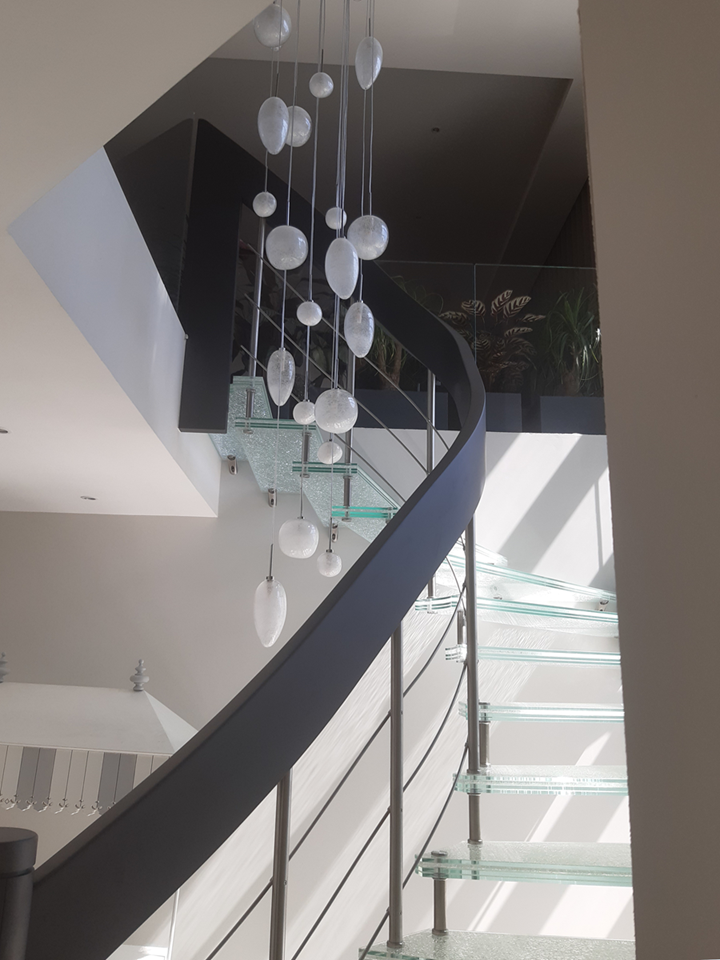

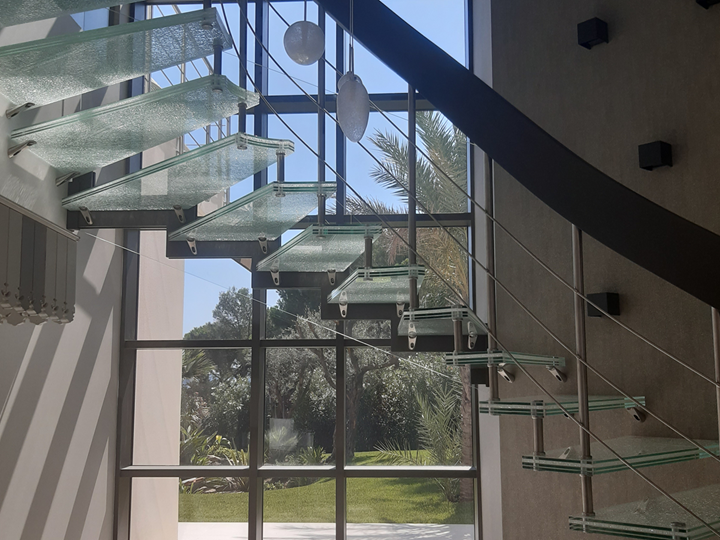

Ohnutý nosník z lepeného lamelového dřeva ke schodišti z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
03
Horní část schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
03
Statické posouzení vícevrstvého schodiště (dřevo, ocel, sklo)
-
03
Celkový pohled na schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
03
Ohnutý nosník z lepeného lamelového dřeva ke schodišti z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
04
Statické posouzení vícevrstvého schodiště (dřevo, ocel, sklo)
-
04
Horní část schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
04
Celkový pohled na schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
04
Ohnutý nosník z lepeného lamelového dřeva ke schodišti z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
04

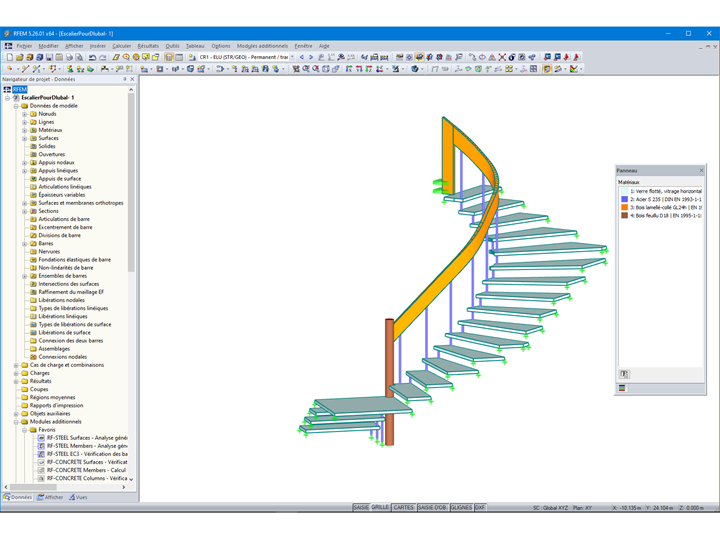

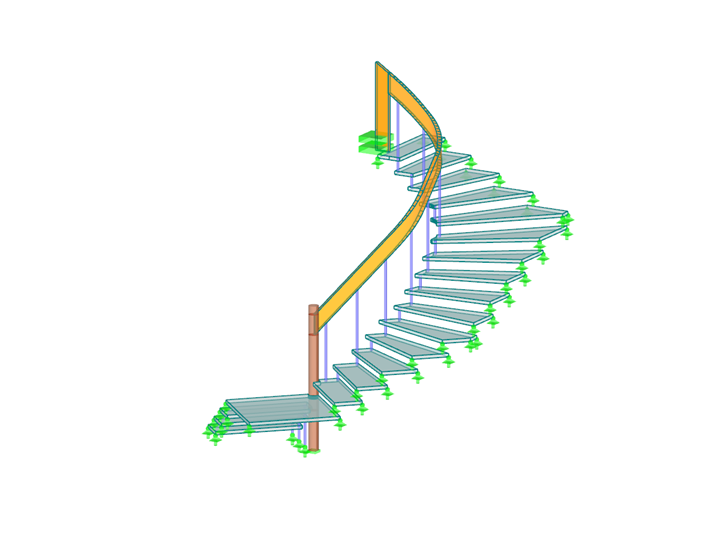

3D model schodiště z několika materiálů (dřevo, ocel, sklo) v programu RFEM (© YLEx)
-
04
Model schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
04

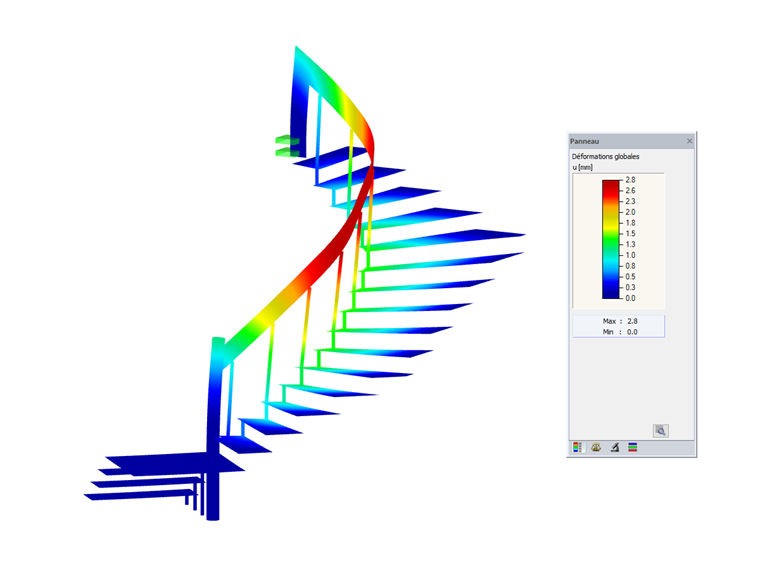

Deformace schodiště při vlastní tíze
-
06
Ohnutý nosník z lepeného lamelového dřeva ke schodišti z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
06
Statické posouzení vícevrstvého schodiště (dřevo, ocel, sklo)
-
06
Horní část schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
-
06
Celkový pohled na schodiště z několika materiálů (dřevo, ocel, sklo) Antibes, Francie (© YLEx)
Efektivní kombinace dřeva, oceli a skla, kterou tvoří toto schodiště a kterou navrhla projekční kancelář YLEx, působí uklidňujícím dojmem lehkosti.
Investor | Soukromý vlastník |
Statický výpočet | YLEx |
Návrh a provedení |
Passion Escaliers
|
Parametry modelu skleněného schodiště
Model
Popis projektu
První tři skleněné stupně jsou v tomto projektu ukotveny do podlahy, následuje podesta a 15 stupňů z nárazuvzdorného skla, které jsou upevněny na vnější straně nerezovými držáky jak na boční stěnu, tak na kovový regál. Na vnitřní straně jsou stupně zavěšeny trubkovými táhly z nerezové oceli na nosník z lepeného lamelového dřeva, která je upevněn nahoře i dole na sloupky z lepeného lamelového dřeva. Ohnutý nosník z lepeného lamelového dřeva slouží současně jako zábradlí.
Posouzení
Posouzení provedla projekční kancelář YLEx pomocí programu RFEM pro výpočty MKP. Celková studie schodiště zohledňuje ortotropní chování dřeva, tuhost skla a izotropní chování oceli. Zahnutý nosník z lepeného lamelového dřeva bylo možné modelovat pomocí ortotropní čtyřúhelníkové plochy s 2D ortotropním elastickým materiálovým modelem. Tuhost skla byla nastavena zadáním jeho skladby v modulu RF-GLASS.
Tento modul posloužil k výpočtu a posouzení skleněných stupňů. Síly, které byly zohledněny při návrhu schodů i celého schodiště, odpovídají Eurokódům a jejich francouzským národním přílohám. Vypočítané síly, které přebírá nosník v úrovni upevnění ocelových táhel, významně usnadnily dimenzování spojů. Rovněž byla provedena analýza kmitání, jejímž výsledkem byla vyšší než původně navržená frekvence, aby byl zajištěn přijatelný komfort při užívání.
Umístění projektu
Antibes, FrancieKlíčová slova
Vnitřní schodiště Multimateriálový Dřevo Ocel Sklo
