Escalera de interior de múltiples materiales (madera, acero, vidrio)

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

La combinación eficiente de madera, acero y vidrio que compone esta escalera, creada por la oficina de proyectos de YLEx, proporciona un efecto visual de ligereza.

Propietario Propietario privado
Diseño estructural YLEx
Diseño y producción
Passion Escaliers

Parámetros del modelo de la escalera de vidrio

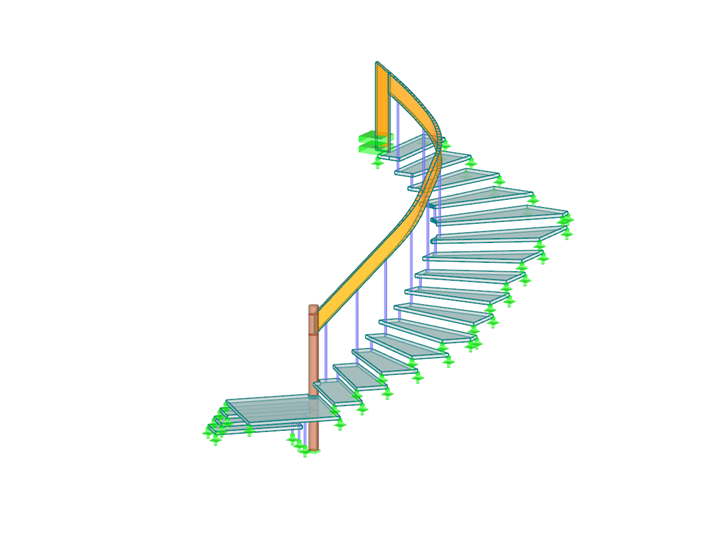

Modelo

Descripción del proyecto

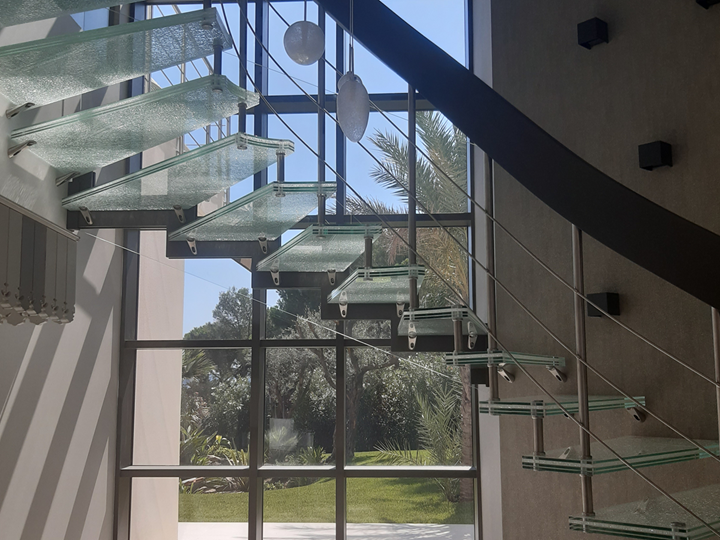

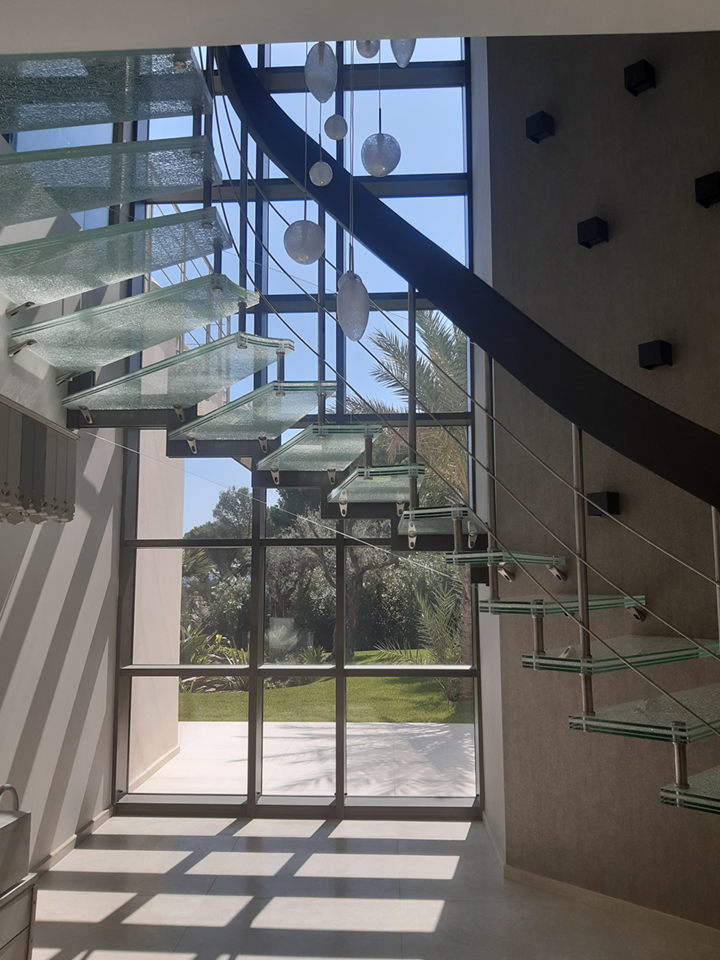

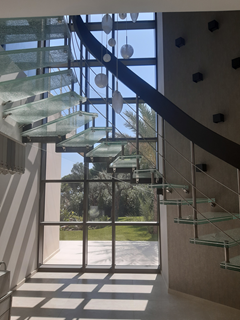

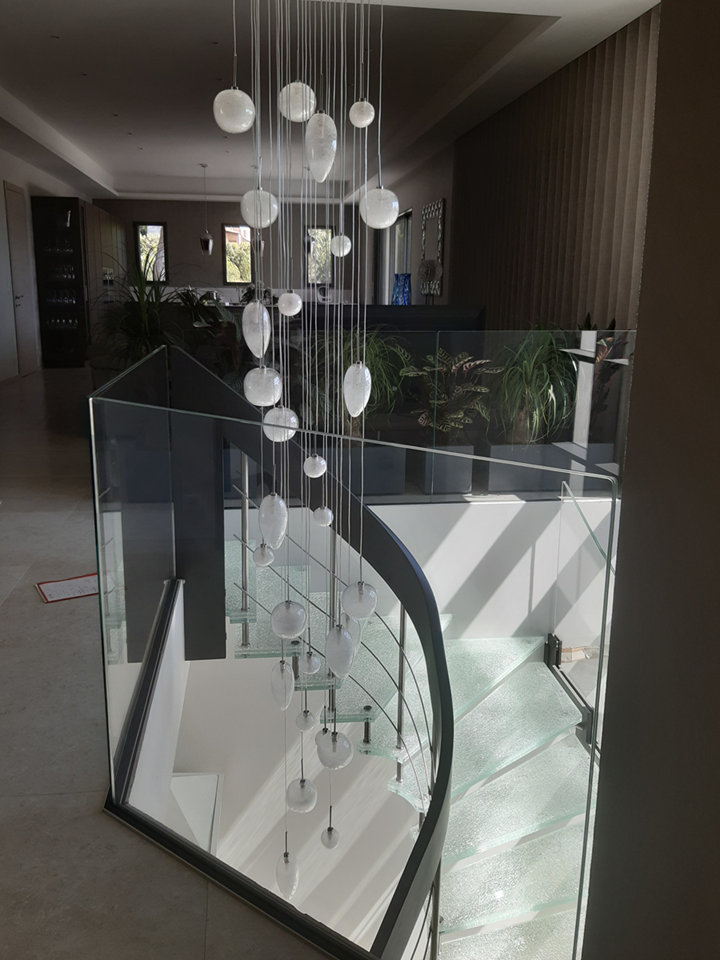

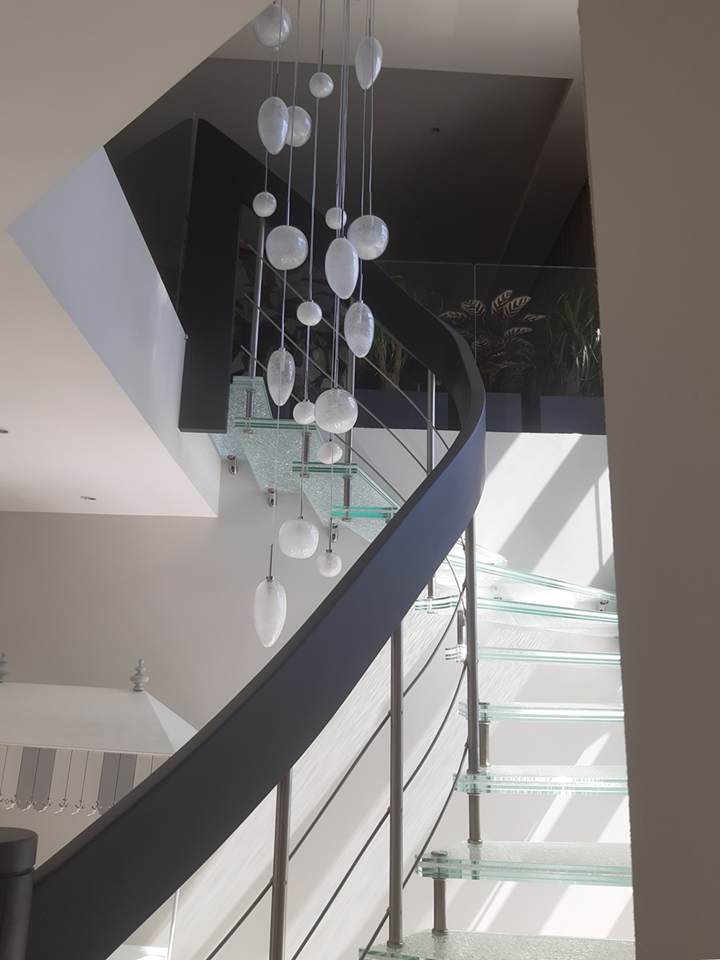

En este proyecto, los primeros 3 peldaños de vidrio están anclados en el piso, seguidos de 1 descansillo y 15 peldaños de vidrio "crash" fijados en el exterior mediante ménsulas de acero inoxidable tanto en la pared lateral como en una rejilla metálica. Los peldaños están suspendidos en el interior por medio de tirantes de tubos de acero inoxidable en una zanca de madera laminada encolada, la cual está anclada tanto en la parte superior como en la inferior a postes de madera laminada encolada. La zanca curva de madera laminada encolada actúa también como pasamanos.

Proceso de diseño

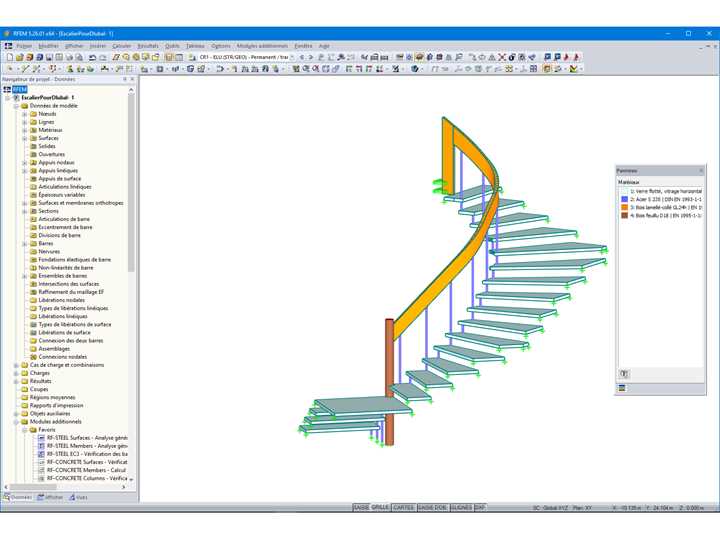

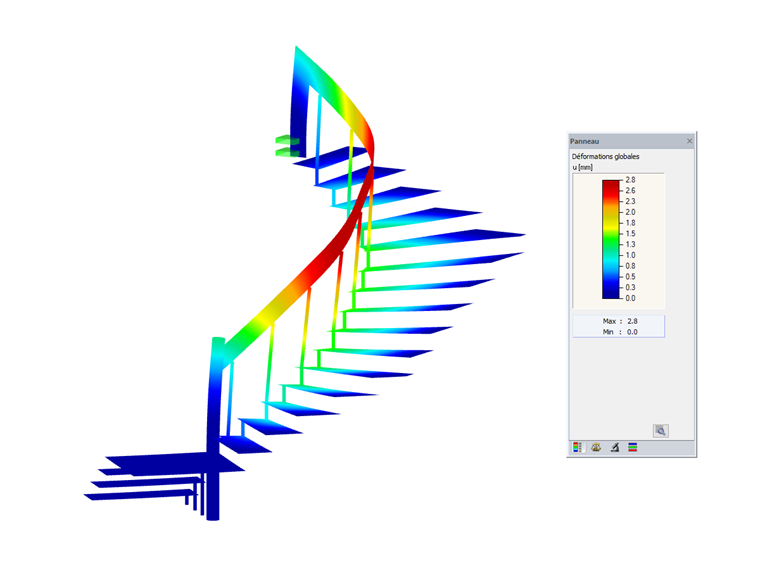

El diseño fue realizado por la oficina de ingeniería de YLEx utilizando el software RFEM de análisis por elementos finitos. El estudio general de la escalera considera el comportamiento ortótropo de la madera, la rigidez del vidrio así como el comportamiento isótropo del acero. El modelado de la zanca curva de madera laminada encolada se pudo realizar por medio de una superficie cuadrangular ortótropa con una propiedad de material ortótropo elástico en 2D. La rigidez del vidrio se obtuvo definiendo su composición en el módulo RF-GLASS.

Este módulo se utilizó para el cálculo y diseño de los peldaños de vidrio. Los esfuerzos considerados para el dimensionamiento de los peldaños y de la escalera completa cumplen con las normas del Eurocódigo y su anejo nacional francés. Los esfuerzos de cálculo asumidos por la zanca en dirección hacia los tirantes de acero inoxidable facilitaron eficazmente el dimensionamiento de las inserciones atornilladas en la madera. También se realizó un estudio de vibraciones. Éste demostró una frecuencia superior a la recomendada originalmente para asegurar un buen confort de funcionamiento.

Ubicación del proyecto

Antibes, Francia

Palabras clave

Escalera de la casa Multimaterial Madera Acero Vidrio

  • Vistas 1572x
  • Actualizado 26. julio 2022
