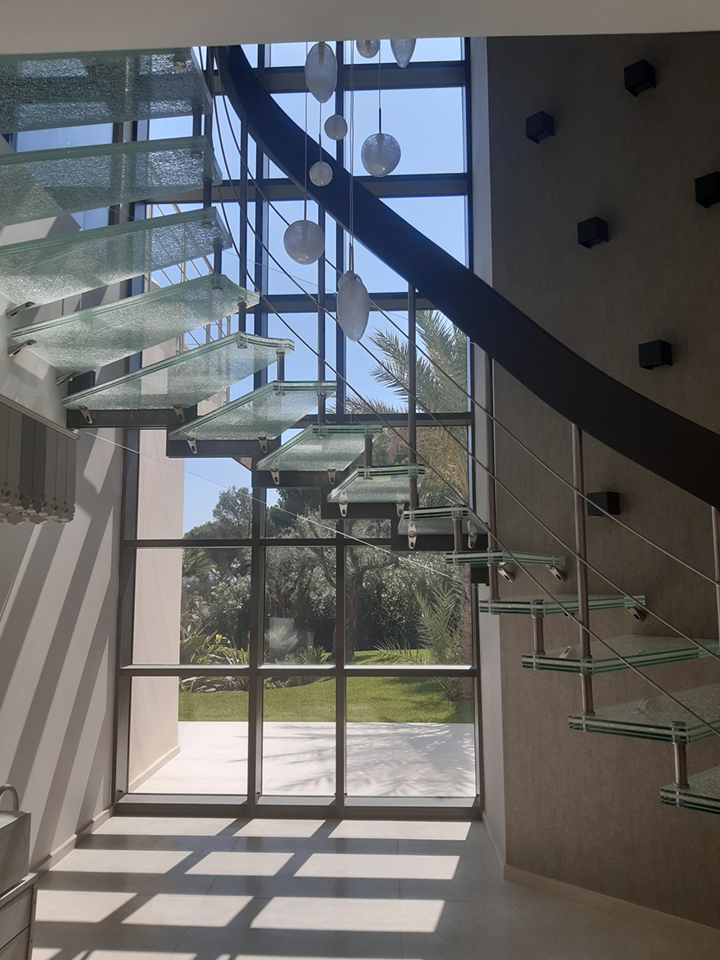

Immagine - Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-

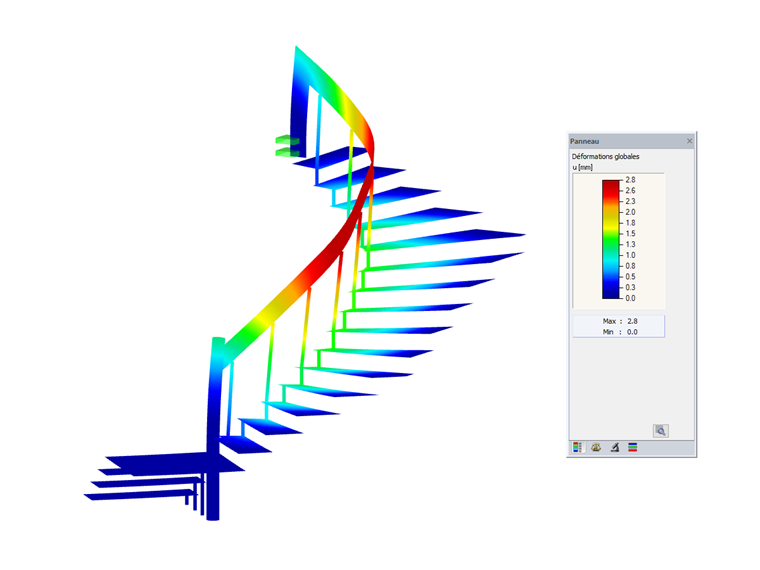

![Visualizzazione della deformazione della scala sotto il peso proprio]()
02
Immagine - Progettazione strutturale di una scala multimateriale (legno, acciaio, vetro)
-
![Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
02

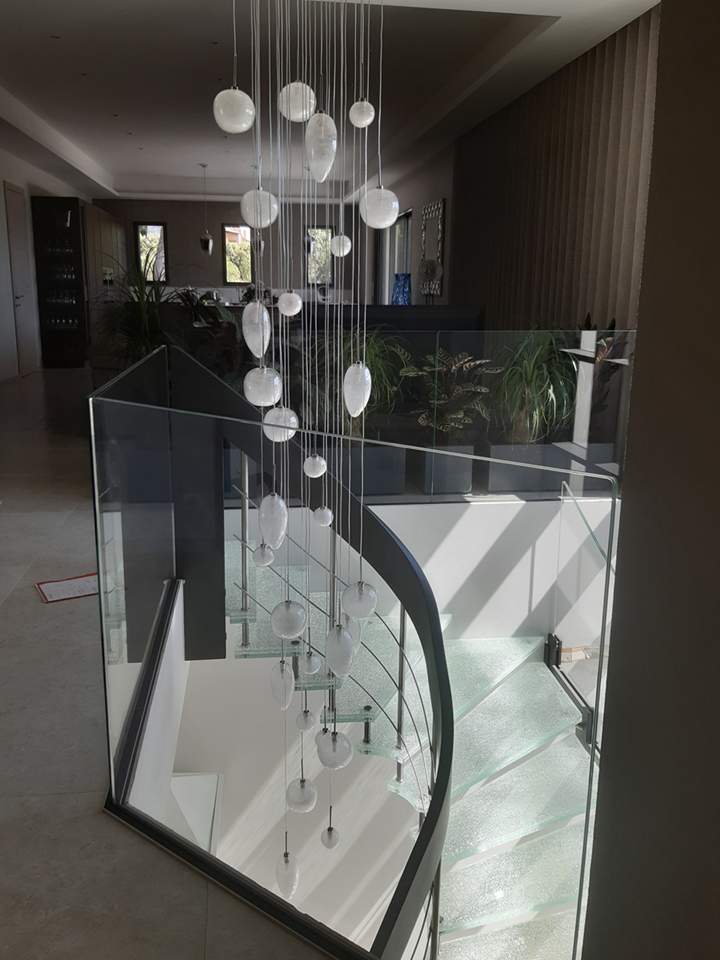

Immagine - Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
02

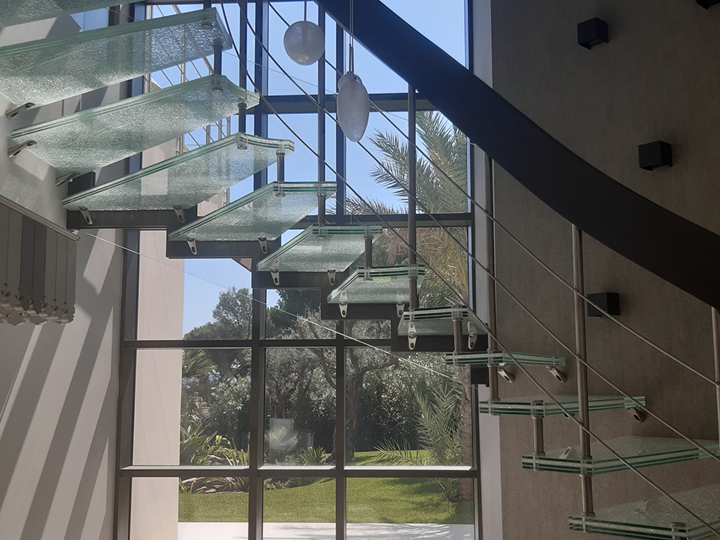

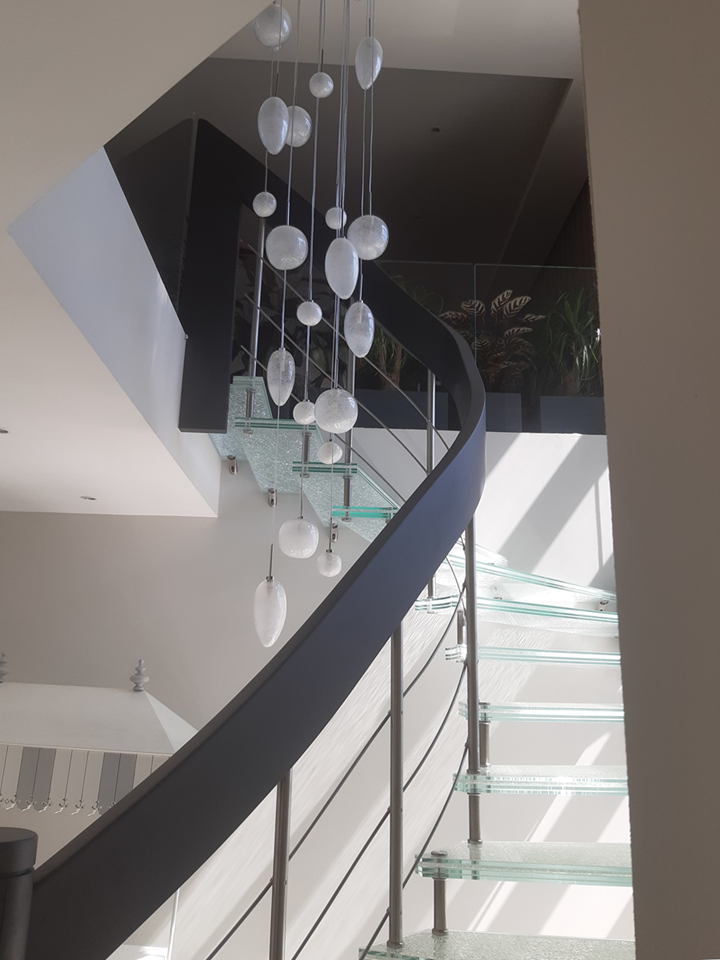

Immagine - Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
03
Immagine - Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Visualizzazione della deformazione della scala sotto il peso proprio]()
03
Immagine - Progettazione strutturale di una scala multimateriale (legno, acciaio, vetro)
-
![Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
03
Immagine - Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
03
Immagine - Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
04
Immagine - Progettazione strutturale di una scala multimateriale (legno, acciaio, vetro)
-
![Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
04
Immagine - Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
04
Immagine - Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
04
Immagine - Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
06
Immagine - Montante curvo in legno lamellare che compone la scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Visualizzazione della deformazione della scala sotto il peso proprio]()
06
Immagine - Progettazione strutturale di una scala multimateriale (legno, acciaio, vetro)
-
![Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
06
Immagine - Parte superiore della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
-
![Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)]()
06
Immagine - Panoramica della scala multimateriale (legno, acciaio, vetro) Antibes, Francia (© YLEx)
L'efficiente combinazione di legno, acciaio e vetro di questa scala, realizzata dallo studio di progettazione YLEx, offre un effetto visivo di leggerezza.
| Committente | Privato |
| Progettazione strutturale | YLEx |
| Progettazione e realizzazione |
Passion Escaliers
|

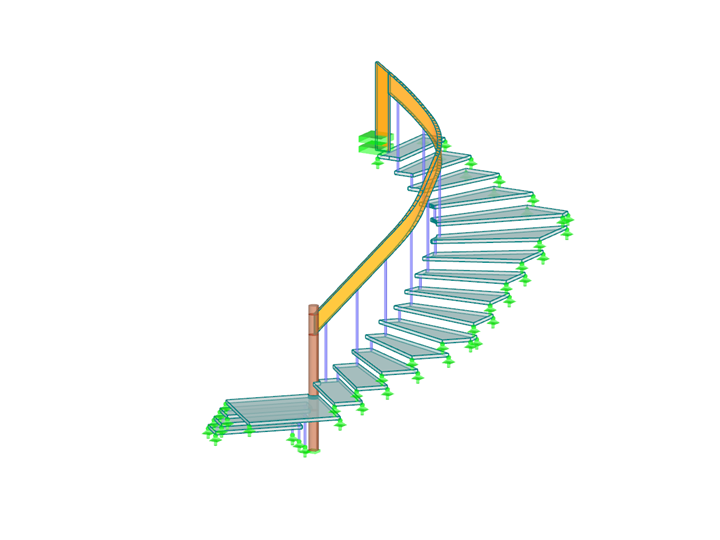

Parametri del modello della scala in vetro
Modello
Descrizione del progetto
In questo progetto, i primi 3 gradini in vetro sono fissati al pavimento, seguito da un pianerottolo e 15 gradini in vetro "crash" fissati all'esterno tramite staffe in acciaio inox sia alla parete laterale che ad una struttura metallica. I gradini sono sospesi sul lato interno tramite tiranti in acciaio inossidabile da una trave in legno lamellare incollato, che è ancorata sia nella parte superiore che inferiore a montanti in legno lamellare incollato. La trave curva in legno lamellare funge anche da corrimano.
Progettazione

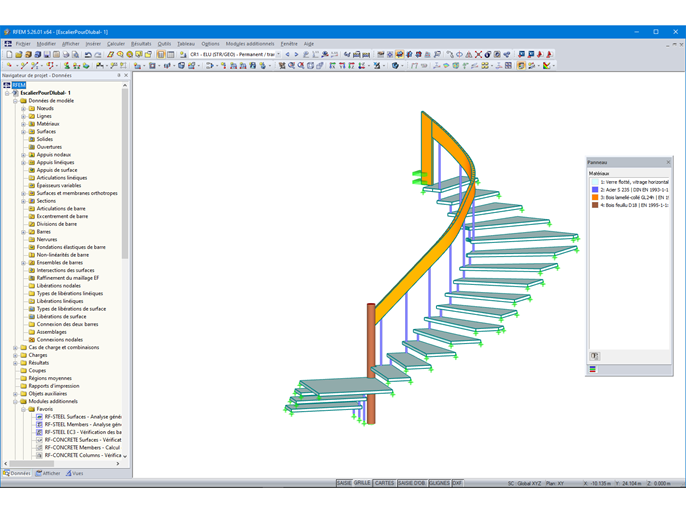

La progettazione è stata eseguita dall'ufficio tecnico YLEx utilizzando il software agli elementi finiti RFEM. Lo studio generale della scala considera il comportamento ortotropo del legno, la rigidezza del vetro e il comportamento isotropo dell'acciaio. La trave curva in legno lamellare è stata modellata attraverso una superficie quadrangolare ortotropa con una proprietà del materiale ortotropo elastico 2D. La rigidezza del vetro è stata gestita definendone la composizione nel modulo RF-GLASS.
Questo modulo è stato utilizzato per il calcolo e la progettazione dei gradini in vetro. Le forze prese in considerazione per il dimensionamento sia dei gradini che dell'intera scala rispettano le norme degli Eurocodici e le loro appendici nazionali francesi. Le forze progettate rilevate dalla trave verso i tiranti in acciaio inossidabile hanno facilitato il dimensionamento dei giunti. È stato eseguito anche uno studio sulle vibrazioni. che ha dimostrato una frequenza superiore a quella originariamente raccomandata al fine di garantire una accettabile stabilità operativa.
Posizione del progetto
Antibes, FranciaParole chiave
Scala interna Multimateriale Legno Acciaio Vetro
