Escalier intérieur multi-matériaux (bois, acier et verre)

Projet Client

Retour vers les Projets Clients

CP 001207 | Escalier intérieur multi-matériaux (bois, acier et verre)

02

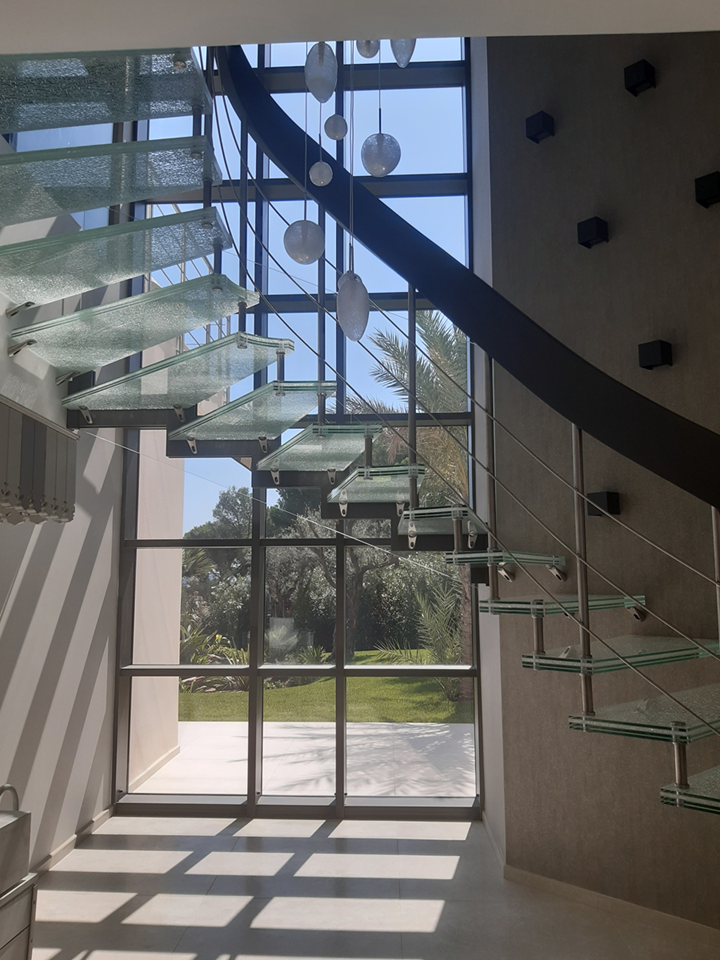

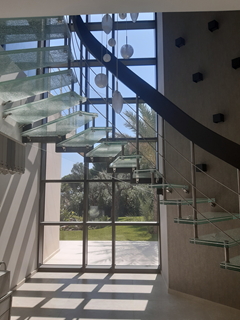

Vue d'ensemble de l'escalier multi-matériaux (bois, acier, verre) Antibes, France (© YLEx)
02
Réalisation d'un escalier multi-matériaux (bois, acier, verre)
02

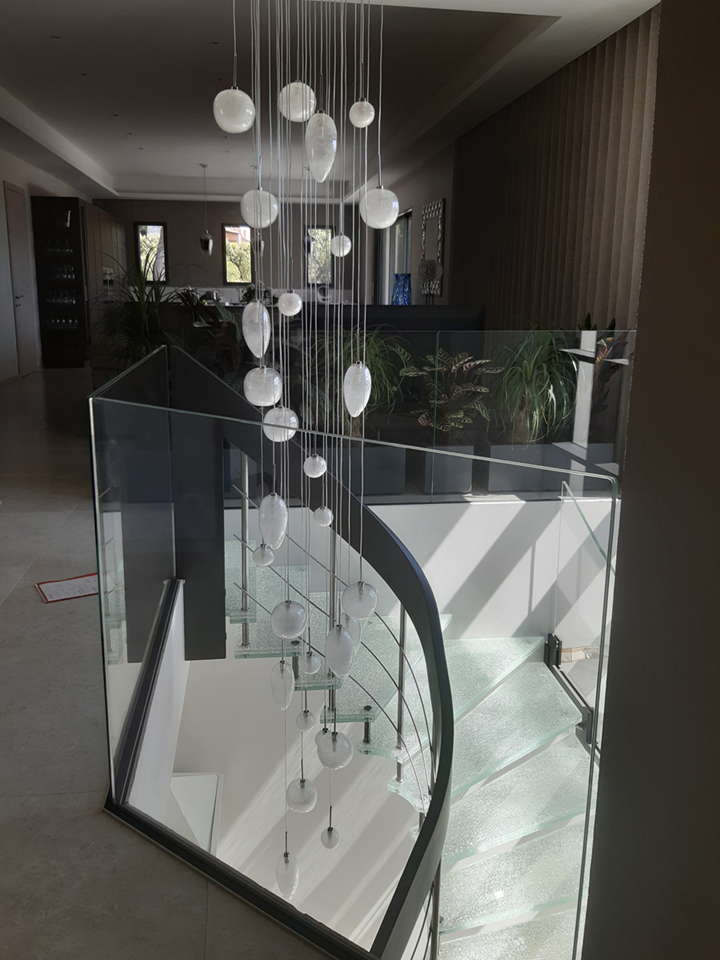

Partie haute de l'escalier multi-matériaux (bois, acier, verre) Antibes, France (© YLEx)
02

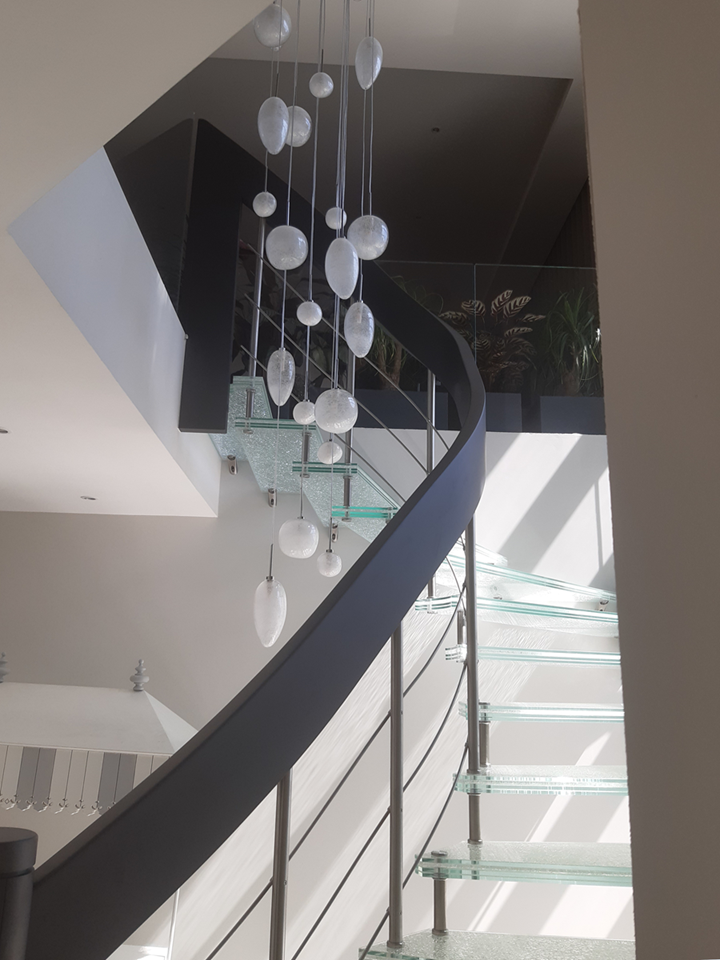

Limon en bois laméllé collé cintré composant l'escalier multi-matériaux (bois, acier, verre) Antibes, France (© YLEx)

08

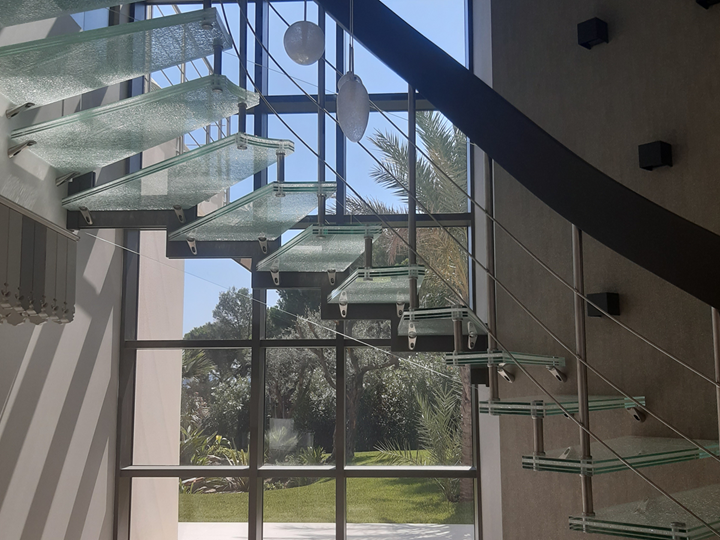

Limon en bois laméllé collé cintré composant l'escalier multi-matériaux (bois, acier, verre) Antibes, France (© YLEx)

Retour vers les Projets Clients

21 juin 2021

001207

France

RFEM

RF-GLASS

RF-DYNAM Pro - Natural Vibrations

La mixité du bois, de l'acier et du verre de cet escalier réalisé par le bureau d'étude YLEx, a permis d'obtenir un effet visuel de légèreté.

Propriétaire	Propriétaire privé
Calcul de structure	YLEx www.ylex.eu
Design et réalisation	Passion Escaliers passion-escaliers.com

Paramètres du modèle d'escalier en verre

Modèle

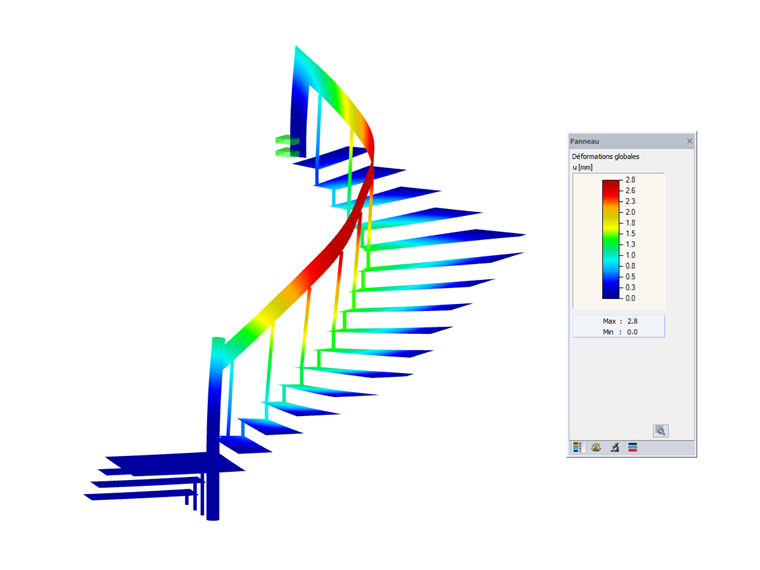

Affichage de la déformation sous poids propre de l'escalier

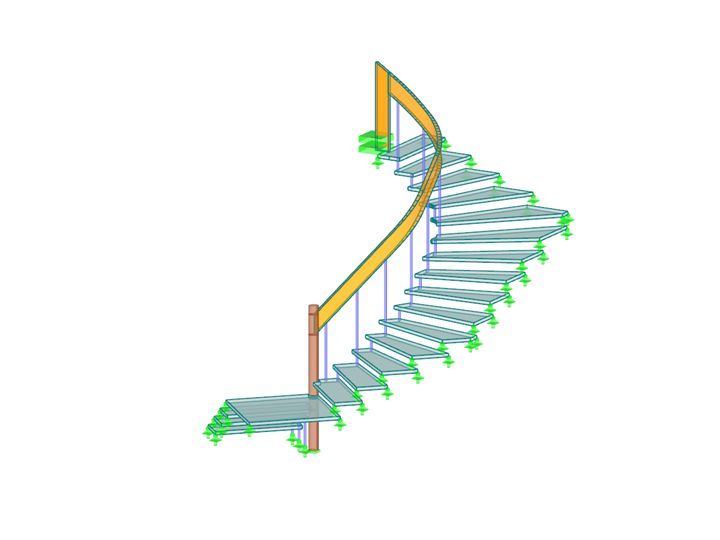

Modèle | Escalier multi-matériaux ( bois, acier, verre)

Description du projet

Dans ce projet, les 3 premières marches en verre sont fixées au sol. Puis viennent 1 marche palière et 15 marches en verre "crash" fixées sur le côté extérieur par des consoles inox au mur latéral ainsi qu'à un plat métallique en crémaillère. Les marches sont suspendues du côté intérieur par des tirants en tube inox à un limon porteur en bois lamellé collé, lui-même encasrté en haut et bas à des poteaux en bois laméllé collé. Le limon en bois laméllé collé cintré fait également office de main courante.

Conception

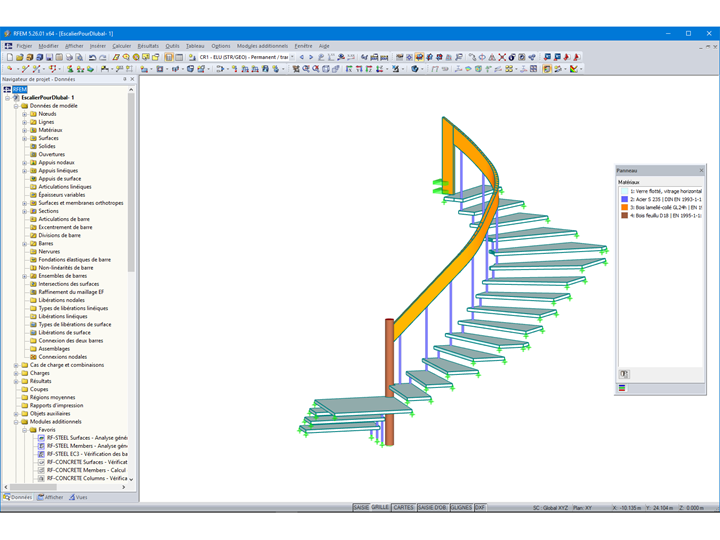

Les calculs ont été réalisés par le bureau d'étude YLEx sur le logiciel de calcul aux éléments finis RFEM. Dans l'étude globale de l'escalier, les comportements orthotropes du bois, la rigidité du verre et le comportement isotrope de l'acier ont été considérés. La modélisation du limon porteur en bois lamellé collé cintré a pu être réalisée par l'intermédiaire d'une surface quadrangle de type orthotrope avec une propriété de matériaux orthotrope élastique 2D. La rigidité du verre a été obtenue à travers la définition de sa composition dans le module RF-GLASS.

Ce module a servi pour le calcul et la vérification des marches en verre. Les efforts pris en compte pour le dimensionnement des marches et de l'escalier complet sont conformes aux normes Eurocode et leur annexe nationale française. Les efforts calculés repris par le limon au niveau des fixations des tirants inox ont facilité de manière optimale le dimensionnement des inserts vissés dans le bois. Une analyse vibratoire a aussi été réalisée. Elle a montré une fréquence supérieure à celle préconisée pour garantir un bon confort d'exploitation.

Adresse du projet

Antibes, France

Mots-clés

Escalier intérieur multi-matériaux bois acier verre
