«Semiramis» - висячие сады в городе Цуг, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

В швейцарском городе Цуг в настоящее время строится необыкновенная конструкция башни под названием «Semiramis», которая должна состоять из пяти огромных деревянных чаш, предназначенных для различных растений. По плану будет это оригинальное строение располагаться в центре нового района «Tech Cluster Zug».

Заказчик

Urban Assets Zug AG (UAZ)
Industriestrasse 66
6302 Цуг
Швейцария

Архитектурный проект Gramazio Kohler Research
Цюрих, Швейцария
gramaziokohler.arch.ethz.ch
Расчет конструкций Timbatec Holzbauingenieure Schweiz AG
www.timbatec.ch

Параметры модели

Модель

Башня под названием «Semiramis - висячие сады Цуга», высотой около 22 м, должна располагаться у входа в новый технологический комплекс Tech Cluster Zug. Она станет средой обитания для местных растений и мелких животных, благодаря чему принесет в новый район природное разнообразие. За конструктивный и динамический расчет башни отвечала компания Timbatec, которая использовала для определения воздушного потока программу RWIND Simulation.

Конструкция

Все колонны башни сделаны из стали, а чаши диаметром до 10 м сделаны из кросс-ламинированных деревянных панелей. Команда инженеров из «Gramazio Kohler Research» на ETH Zurich, которая является автором архитектурного проекта, разработала в сотрудничестве с другими собственными и внешними партнерами также полностью автоматизированный метод сборки конструкции, чтобы все кросс-ламинированные деревянные панели располагались на определенных местах. Сборка конструкции так проводится с помощью четырех одновременно работающих роботов.

Кросс-ламинированные деревянные панели соединяются на лицевой стороне с помощью литой смолы TS3, путем заливки швов без приложения давления на поверхности. Данный процесс соединения разработала компания Timbatec благодаря нескольким исследовательским проектам, которые были осуществлены в совместном сотрудничестве с ETH Zurich и Бернским университетом прикладных наук. В настоящее время он используется в основном для плит перекрытия, но как видно, его можно применить и в таких конструкциях, как «Semiramis».

Высокая, стройная конструкция башни осажена большими кустами и деревьями. С одной стороны она так имеет значительный собственный вес, но с другой, представляет собой и большую поверхность, подвергнутую действию ветра. Но благодаря выгодной круглой форме чаш, ветер перенаправляется вокруг конструкции. Тем не менее усиление конструкции с ее восемью тонкими колоннами стало довольно сложной задачей.

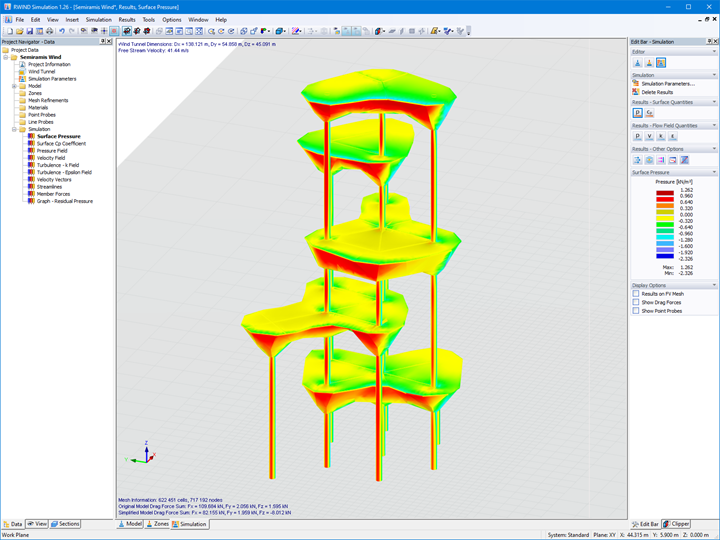

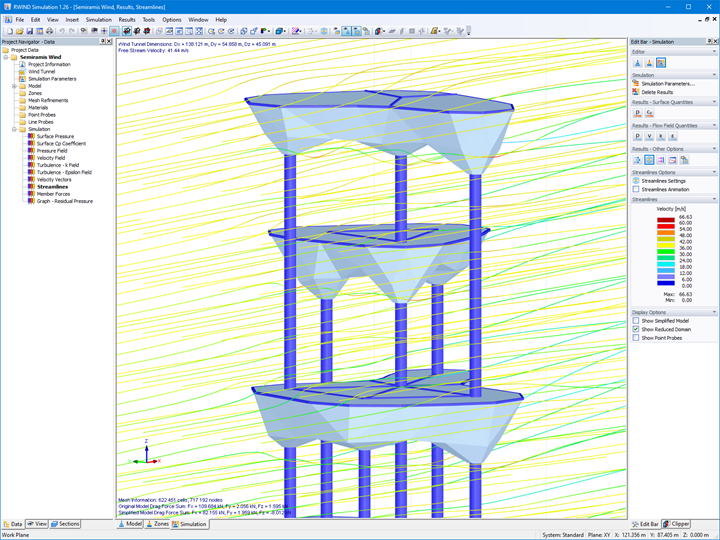

Для определения давления ветра и подсоса на колоннах и чашах растений был в рамках общего расчета сначала выполнен расчет воздушного потока в цифровой аэродинамической трубе с помощью программы RWIND Simulation. Далее потребовалось в расчетах учесть также эффекты резонанса вдоль и поперек направления ветра, возникающие вследствие тонкой конструкции башни.

Расположение проекта

Baarerstrasse 124
6302 Цуг
Швейцария

Ключевые слова

Башня Сталь Кросс-ламинированная древесина
