Semiramis - Wiszące Ogrody Zug, Szwajcaria
Projekt klienta
W Zug w Szwajcarii powstaje wieża o nazwie "Semiramis", składająca się z pięciu ogromnych drewnianych donic z roślinnością. Konstrukcja o niezwykłym designie będzie stać w nowej dzielnicy innowacji o nazwie Tech Cluster Zug.
| Klient |
Urban Assets Zug AG (UAZ) |
| Architekt |
Gramazio Kohler Research Zurich, Switzerland
gramaziokohler.arch.ethz.ch |
| Obliczenia konstrukcyjne |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.ch |
Parametry modelu
Model
Wieża o nazwie "Semiramis - Wiszące Ogrody Zug" o wysokości ponad 22 m będzie się znajdować przy wejściu do Tech Cluster Zug. Wiszące ogrody będą domem dla rodzimej flory i fauny, dzięki czemu nowa dzielnica zyska naturalną różnorodność. Za analizę statyczną i dynamiczną konstrukcji była odpowiedzialna firma Timbatec. Do oszacowania wpływu wiatru na konstrukcję wykorzystano RWIND Simulation.
Konstrukcja
Słupy są wykonane ze stali, a donice na roślinność o średnicy do 10 m z drewnianych płyt klejonych krzyżowo. Zespół badawczy Gramazio Kohler z ETH w Zurychu, który opracował architektoniczną koncepcję drewnianej konstrukcji, opracował również, przy współpracy z innymi firmami, całkowicie zautomatyzowaną metodę montażu w celu precyzyjnego pozycjonowania paneli z drewna klejonego krzyżowo. Metoda ta umożliwia jednoczesną pracę czterech urządzeń.
Do połączenia płyt z drewna klejonego warstwowo z powierzchniami konstrukcji stosowana jest żywica lana TS3. Spoinowanie realizowane jest bez dodatkowego docisku. Timbatec opracował tę procedurę w kilku projektach badawczych we współpracy z ETH Zurich i Uniwersytetem Nauk Stosowanych w Bernie. Obecnie stosuje się ją głównie do montażu płyt stropowych, ale umożliwia również wnoszenie konstrukcji typu „Semiramis”.
Wysoka, smukła konstrukcja porośnięta jest dużymi krzewami i drzewami. Z jednej strony budowlę cechuje znaczny ciężar własny; z drugiej strony posiada dużą powierzchnię boczną narażoną na obciążenie wiatrem. Dzięki korzystnemu okrągłemu kształtowi donic wiatr może opływać wieżę bez znaczących oporów. Niemniej jednak usztywnienie konstrukcji wspartej na ośmiu smukłych słupach stanowi spore wyzwanie.

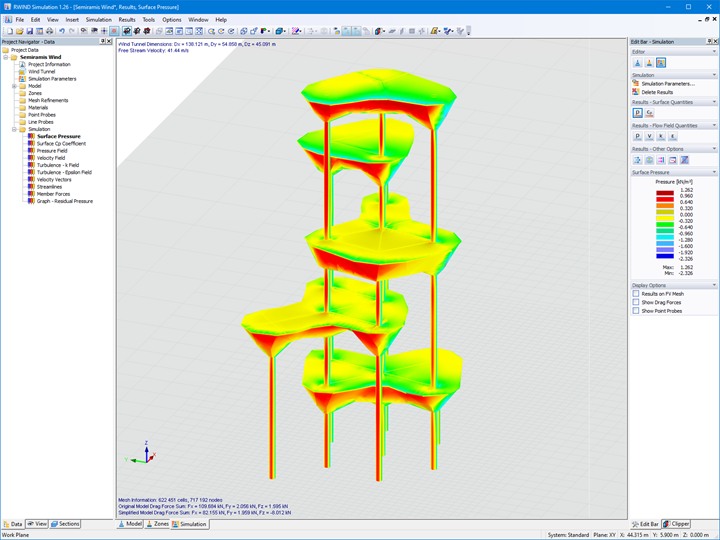

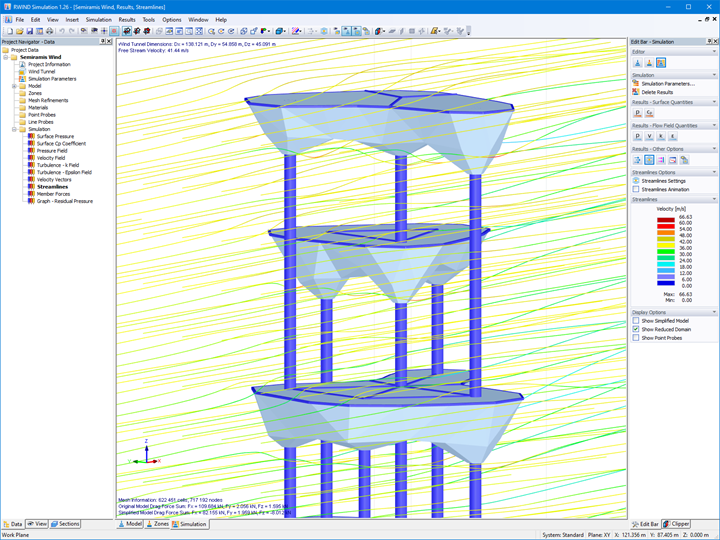

W celu określenia parcia i ssania wiatru oddziałujących na słupy i donice, przeprowadzono analizę przepływu wiatru w cyfrowym tunelu aerodynamicznym z wykorzystaniem programu RWIND Simulation. Dodatkowo, ze względu na smukłość konstrukcji, obliczenia musiały uwzględniać efekty potencjalnego rezonansu wzdłuż i w poprzek kierunku oddziaływania wiatru.
Lokalizacja projektu
Baarerstrasse 124Szwajcaria
Słowa kluczowe
Wieża Stal Drewno klejone krzyżowo
