Semiramis - I giardini pensili di Zugo, Svizzera

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Una torre chiamata "Semiramis", composta da cinque vasi in legno di grandi dimensioni, è in costruzione a Zugo, in Svizzera. La struttura, dal design straordinario, sorgerà nel mezzo del nuovo distretto dell'innovazione denominato Tech Cluster Zug.

Committente

Urban Assets Zug AG (UAZ)
Industriestrasse 66
6302 Zug
Svizzera

Architetto Gramazio Kohler Research
Zurigo, Svizzera
gramaziokohler.arch.ethz.ch
Progettazione strutturale Timbatec Holzbauingenieure Schweiz AG
www.timbatec.ch

Parametri del modello

Modello

All'ingresso del nuovo polo tecnologico di Zugo, una torre chiamata "Semiramis - I giardini pensili di Zug" raggiungerà un'altezza di oltre 22,5 m. I giardini pensili forniranno un habitat per piante autoctone e piccoli animali, portando così la diversità naturale al nuovo distretto. Timbatec è stata responsabile dell'analisi strutturale e dinamica della struttura. Ha utilizzato RWIND Simulation per l'analisi del flusso del vento.

Sistema statico

Le colonne della torre sono in acciaio e le ciotole delle piante, con un diametro fino a 10 m, sono realizzate con pannelli di legno a strati incrociati. Il team di Gramazio Kohler Research dell'ETH di Zurigo, che ha progettato concettualmente la struttura architettonica in legno, ha anche sviluppato, insieme a vari partner interni ed esterni, un metodo di assemblaggio completamente robotizzato per il posizionamento preciso dei pannelli in legno lamellare a strati incrociati. Quattro robot che lavorano contemporaneamente permettono questa procedura.

I pannelli in legno lamellare a strati incrociati sono collegati alle facce mediante resina colata TS3, mediante stuccatura dei giunti senza esercitare pressione sulle facce. Timbatec ha sviluppato questo processo in diversi progetti di ricerca con il Politecnico di Zurigo e l'Università di scienze applicate di Berna. Attualmente è utilizzato principalmente per la realizzazione di solai, ma consente anche la realizzazione di strutture tipo “Semiramis”.

La struttura alta e snella è piantumata con grandi arbusti e alberi. Da un lato, la struttura ha un peso morto considerevole; d'altra parte, rappresenta una grande superficie di contatto per il vento. Grazie alla vantaggiosa forma rotonda delle ciotole, il vento viene reindirizzato attorno alla struttura. Tuttavia, l'irrigidimento della struttura con le sue otto colonne sottili è una sfida.

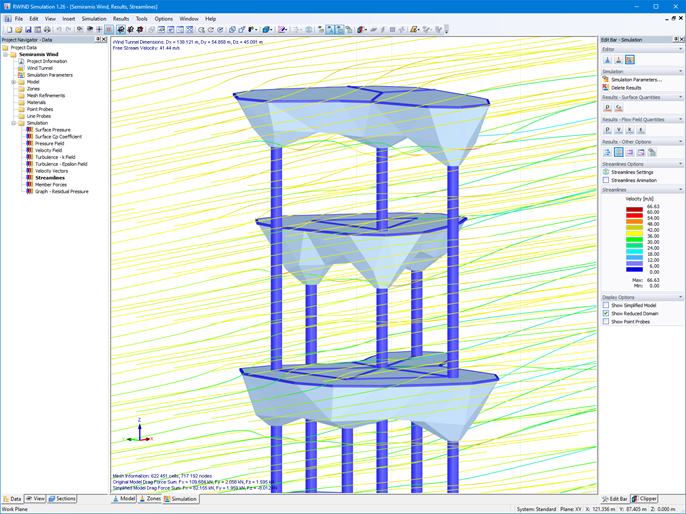

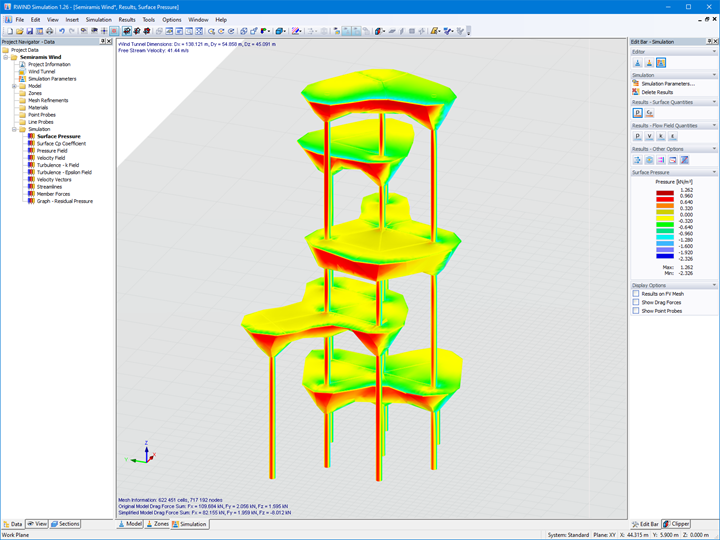

Al fine di determinare le pressioni del vento e la depressione sulle colonne e sulle ciotole per le piante, è stata effettuata un'analisi del flusso del vento in una galleria del vento digitale utilizzando RWIND Simulation. Inoltre, a causa della costruzione snella, gli effetti di risonanza lungo e attraverso la direzione del vento dovevano essere presi in considerazione nei calcoli.

Posizione del progetto

Baarerstrasse 124
6302 Zug
Svizzera

Parole chiave

Torre Acciaio Legno a strati incrociati
