Semiramis - Les jardins suspendus de Zoug
Projet Client

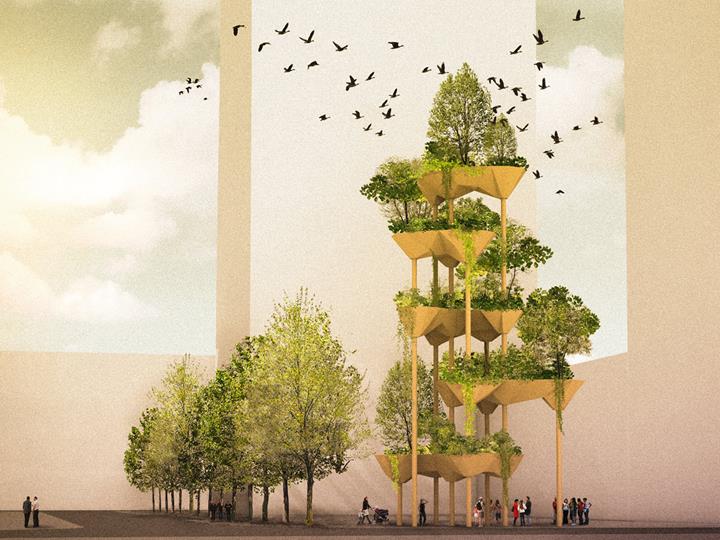

La tour baptisée «Semiramis», composée de cinq coquilles végétales en bois surdimensionnées, est actuellement en construction en Suisse. Cette structure exceptionnelle sera construite en plein cœur du nouveau centre technologique de Zoug.
| Propriétaire |
Urban Assets Zug AG (UAZ) |
| Architecte |
Gramazio Kohler Research Zurich, Suisse
gramaziokohler.arch.ethz.ch |
| Calcul de structure |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.ch |
Données du modèle
Modèle
A l'entrée du nouveau Pôle Technologique de Zoug, la tour «Semiramis - Les Jardins Suspendus de Zoug» s'élève à plus de 22 mètres. Ces jardins suspendus offrent un habitat à la faune et la flore locale contribuant ainsi à la diversité naturelle du nouveau quartier. Le bureau d'étude Timbatec s'est vu confier le calcul structurale et dynamique de la structure. Timbatec a utilisé le programme RWIND Simulation pour l'analyse de l'écoulement autour de la construction dans une soufflerie.
Structure
Les poteaux de la tour sont en acier et les coquilles végétales d'un diamètre maximal de 10 m sont constituées de panneaux en bois lamellé croisé. L'équipe de l'institut de recherche Gramazio Kohler Research de l'ETH Zurich, ayant conçu la structure en bois, a également développé en collaborant avec divers partenaires internes et externes, une méthode d'assemblage entièrement automatisée permettant le positionnement précis des panneaux en bois lamellé-croisé. Quatre robots travaillant simultanément permettent à cette méthode d'être d'appliquée.
Les panneaux en bois lamellé croisé sont reliés par jointement aux façades de la structure à l'aide de résine coulée TS3 sans générer d'impact sur les surfaces. Timbatec a élaboré ce processus dans le cadre de plusieurs projets de recherche en partenariat avec l'ETH Zurich et l'université des Sciences Appliquées de Berne. Actuellement, cette démarche est adoptée pour la construction de plancher-dalle, mais elle permet également de réaliser des structures telles que la tour «Sémiramis».
Cette structure haute et élancée est luxueusement plantée de grands buissons et arbres. D'une part, la structure se caractérise par un poids propre considérable; en revanche, elle constitue une importante surface de contact pour le vent. La forme arrondie des coquilles végétales présente cette avantage qui consiste à redirigé les flux de vent autour de la structure. Néanmoins, ces huit poteaux élancés qui renforcent la construction constituent un défi.

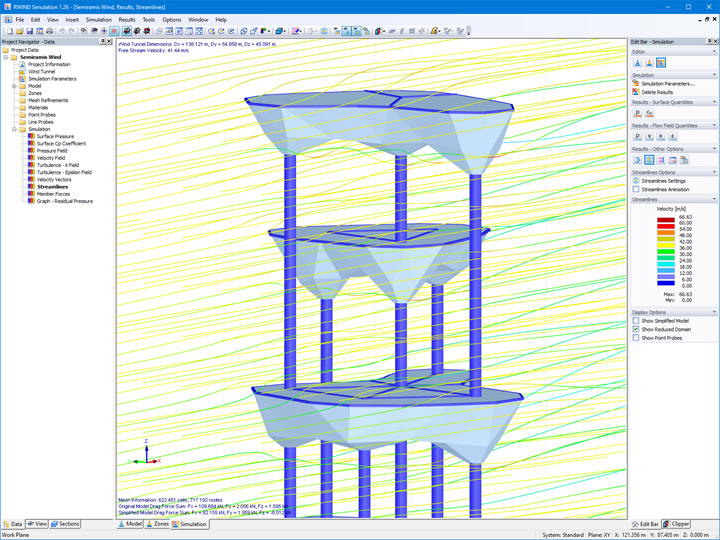

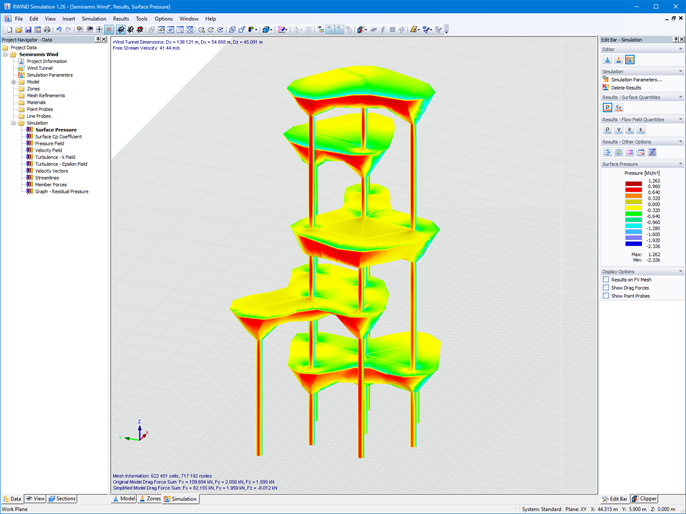

Afin de déterminer les phénomènes de pressions et de succions du vent sur les poteaux et les cuvettes d'installation, une analyse des flux de vent a été effectuée dans une soufflerie numérique à l'aide du logiciel RWIND Simulation. En outre, les effets de résonance générés le long de cette structure élancée ajoutés à la direction du vent ont dû être pris en compte dans les calculs.
Adresse du projet
Baarerstrasse 124Suisse
Mots-clés
Tour Acier Bois lamellé croisé
