Semiramis - Visuté zahrady v Zugu, Švýcarsko
Projekt zákazníka
Ve švýcarském městě Zug se staví věž s názvem „Semiramis“, která se skládá z pěti nadrozměrných dřevěných skořepin pro rostlinstvo. Konstrukce s mimořádným designem je umístěna v novém inovativním areálu Tech Cluster Zug.
| Investor |
Urban Assets Zug AG (UAZ) |
| Architektonický návrh |
Gramazio Kohler Research Curych, Švýcarsko
gramaziokohler.arch.ethz.ch |
| Statický výpočet |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.ch |
Parametry modelu
Model
U vstupu do nového areálu Tech Cluster Zug se tyčí věž „Semiramis - Visuté zahrady v Zugu“ do výšky přes 22 metrů. Poskytuje životní prostor místnímu rostlinstvu a drobným živočichům, a vnáší tak do tohoto nového areálu přirozenou rozmanitost. Společnost Timbatec převzala odpovědnost za statickou a dynamickou analýzu konstrukce. Pro analýzu proudění větru použila Timbatec program RWIND Simulation.
Konstrukce
Sloupy věže jsou vyrobeny z oceli a skořepiny pro rostlinstvo o průměru až 10 m jsou z křížem lepených dřevěných desek. Tým Gramazio Kohler Research na Technické vysoké škole ETH v Curychu, který je autorem architektonického návrhu a koncepce dřevěné konstrukce, vyvinul za spolupráce s různými interními i externími partnery také zcela robotizovaný postup montáže, aby desky z křížem lepeného dřeva byly umístěny na milimetr přesně. Tento postup zajišťují čtyři roboti pracující současně.
Desky z křížem lepeného dřeva jsou s čelními plochami spojeny TS3 litou pryskyřicí, beztlakovou zálivkou spár. Společnost Timbatec vyvinula tuto metodu v několika výzkumných projektech s ETH v Curychu a Bernskou univerzitou aplikovaných věd. Dnes se používá hlavně pro konstrukci mezipodlažních stropů, umožňuje ale také konstrukce jako „Semiramis“.
Skořepiny štíhlé a vysoké věže jsou osázeny velkými keři a stromy. Konstrukce má tak nejen značnou vlastní tíhu, ale také velkou plochu vystavenou větru. Díky výhodnému zaoblenému tvaru skořepin je vítr veden okolo konstrukce. Přesto je vyztužení konstrukce osmi štíhlými sloupy výzvou.

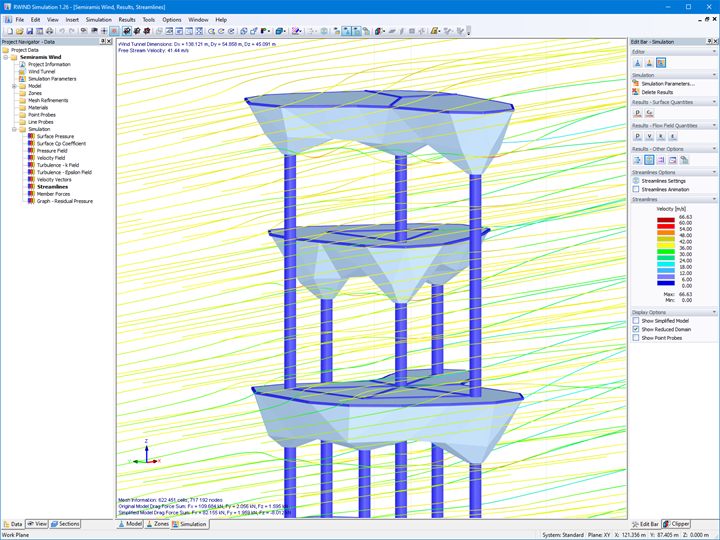

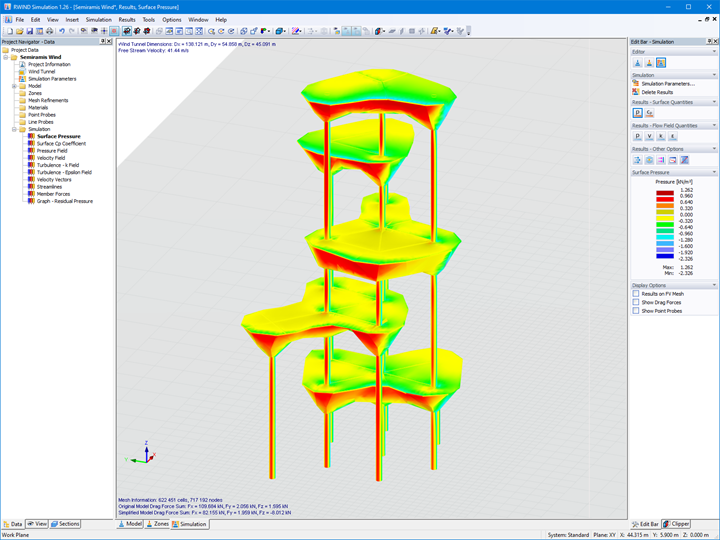

Pro stanovení tlaků a sání větru působících na sloupy a skořepiny pro následné posouzení byla provedena analýza proudění větru v digitálním větrném tunelu pomocí programu RWIND Simulation. Navíc bylo třeba vzhledem k štíhlosti konstrukce zohlednit ve výpočtech rezonanční účinky ve směru a příčně ke směru větru.
Umístění projektu
Baarerstrasse 124Švýcarsko
