Semiramis – Os jardins suspensos de Zug, Suíça
Projeto de cliente da Dlubal
Em Zug, na Suíça, está a ser construída uma torre denominada "Semiramis", constituída por cinco vasos gigantes de madeira para plantas. A estrutura com um design invulgar será construída no quarteirão de inovação, o Tech Cluster Zug.
| Cliente |
Urban Assets Zug AG (UAZ) |
| Arquiteto |
Gramazio Kohler Research Zurique, Suíça
gramaziokohler.arch.ethz.ch |
| Planeamento estrutural |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.ch |
Parâmetros do modelo
Modelo
A torre "Semiramis – Os jardins suspensos de Zug" está situada na entrada do novo Tech Cluster Zug elevando-se a uma altura superior a 22 m. Os jardins suspensos proporcionam um habitat para plantas e pequenos animais autóctones, atraindo assim a diversidade natural para o novo quarteirão. A Timbatec foi responsável pelos cálculos estruturais e dinâmicos da estrutura. Para a análise do fluxo de vento, foi utilizado o RWIND Simulation.
Estrutura
Os pilares da torre são de aço e os vasos das plantas, com um diâmetro de 10 metros, são de painéis de madeira laminada cruzada. A equipa da Gramazio Kohler Research do Instituto Federal de Tecnologia de Zurique, que desenhou conceitualmente a estrutura em madeira, desenvolveu também, em conjunto com vários parceiros internos e externos, um método de montagem totalmente automatizado para o posicionamento preciso dos painéis de madeira laminada cruzada. Este método é assegurado por quatro robôs a trabalharem em simultâneo.
A ligação dos painéis de madeira laminada cruzada à extremidade das superfícies é efetuada através de resina de fundição TS3, mediante rejuntamento sem aplicação de pressão nas superfícies. A Timbatec desenvolveu este processo através de vários projetos de investigação com o Instituto Federal de Tecnologia de Zurique e a Universidade de Ciências Aplicadas de Berna. Atualmente, é adotado principalmente para a construção de lajes de piso, mas também permite estruturas como o "Semiramis".
Os vasos da torre alta e esbelta foram plantados com arbustos e árvores grandes. Por um lado, isso confere à estrutura um peso próprio considerável, representando, por outro lado, uma grande superfície de contacto para o vento. Graças à forma arredondada e vantajosa dos vasos, o vento é redirecionado em torno da estrutura. Contudo, o reforço da torre com os seus oito pilares esbeltos continua a representar um desafio.

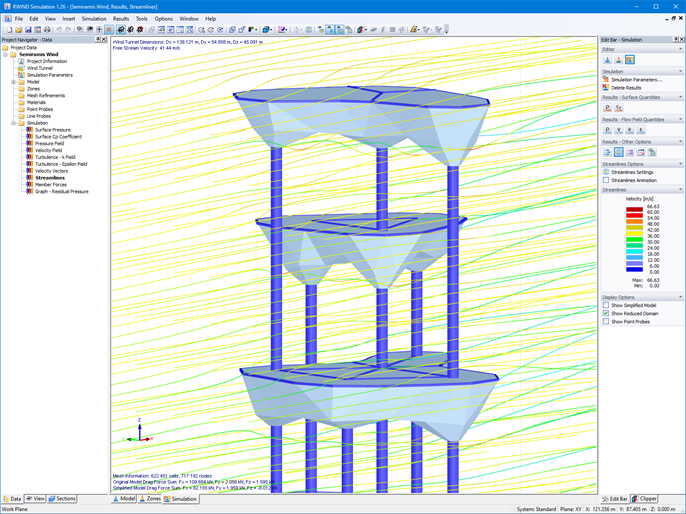

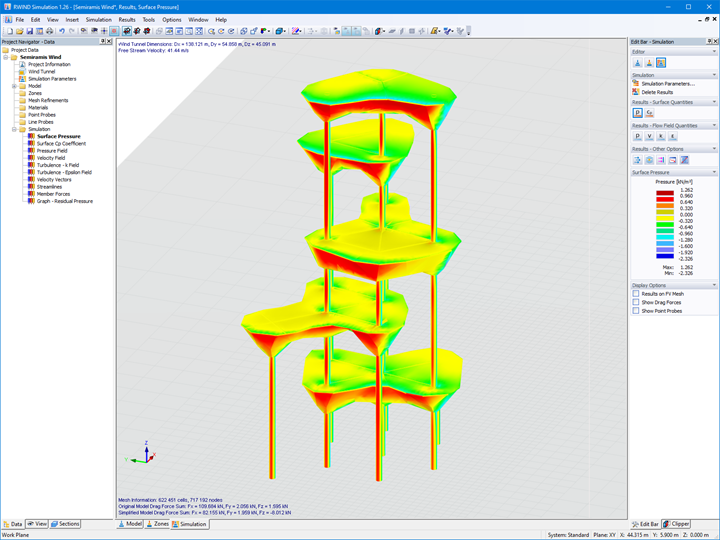

Para determinar as pressões e sucções do vento nos pilares e vasos da estrutura para o dimensionamento, foi realizada uma análise do fluxo de vento num túnel digital utilizando o RWIND Simulation. Além disso, devido à construção esbelta, os efeitos de ressonância longitudinais e transversais da direção do vento tiveram de ser considerados nos cálculos.
Local do projeto
Baarerstrasse 124Suíça
Palavras-chave
Torre Aço Madeira laminada cruzada
