Semiramis - 瑞士楚格空中花园

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

在瑞士楚格正在建造一座名为“Semiramis”木塔。该塔由五个巨大的木制植物花盆组成。 这座拥有非凡设计的建筑将坐落在新的创新园区 Tech Cluster Zug 内。

投资者

Urban Assets Zug AG (UAZ)
Industriestrasse 66
6302 Zug
Switzerland

建筑设计 Gramazio Kohler Research
Zurich, Switzerland
gramaziokohler.arch.ethz.ch
结构设计 Timbatec Holzbauingenieure Schweiz AG
www.timbatec.ch

模型参数

模型

在 Tech Cluster Zug 的入口处即可看到这个名为“Semiramis”的木塔,其高度达到 22 米。 它将为当地的植物和小动物提供栖息地,从而保证了新园区的生物多样性。 Timbatec 负责结构的静力学和动力学分析。 设计过程中使用 RWIND Simulation 软件进行了风流分析。

结构

塔架的支撑由钢材和直径不超过 10 米、由正交胶合木版制成的植物盆组成。 来自苏黎世联邦理工学院的 Gramazio Kohler Research 团队设计了该木结构建筑。他们还与内外部的合作伙伴一起,共同开发了一种完全由机器人操作的装配方法,用于精确定位正交胶合木板。 四个同时工作的机器人使这种装配方法成为可能。

正交胶合木板通过 TS3-浇铸树脂,将各端面通过接缝密封连接在一起,无需施加额外压力。 Timbatec 在与苏黎世联邦理工大学和伯尔尼应用科技大学共同研究多个项目的过程中研发了这一装配方法。 目前,它主要应用于楼板的建造,当然它也可以用于像“Semiramis”这样的结构。

细长高塔的植物盆里种有大型灌木和树木。 一方面,该结构具有相当大的自重,另一方面,它与风有很大的接触面积。 由于植物盆的圆形外观,使风可变向绕结构周围流动。 尽管如此,通过八根细长的柱子来支撑该结构仍是一个挑战。

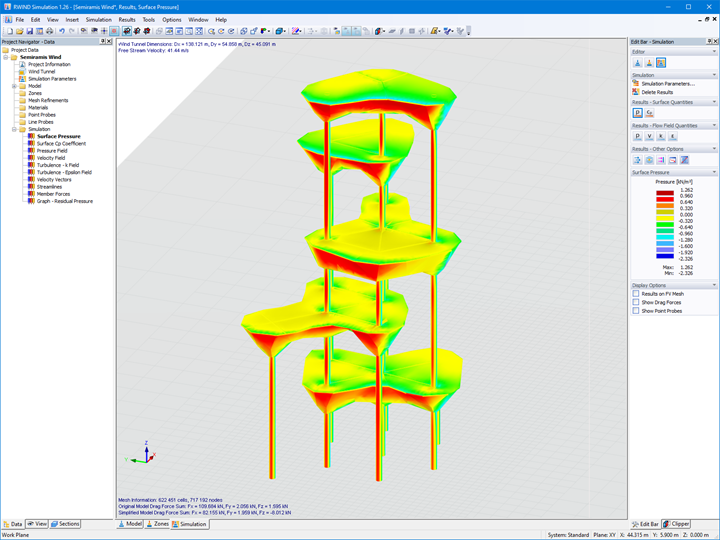

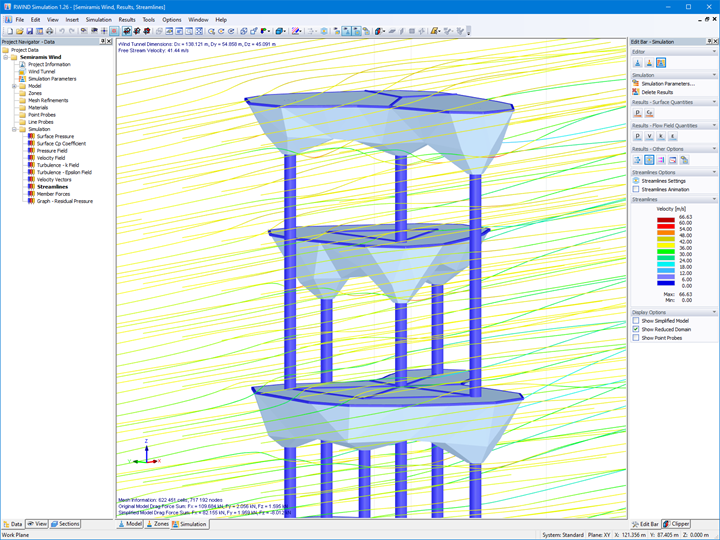

为了确定设计中柱子和植物盆所受到的风压力和风吸力,使用了 RWIND Simulation 在模拟的数字风洞中对其进行了风流分析。 此外,由于结构细长,在计算中必须考虑到两个不方向风的共振效应。

项目位置

Baererstrasse 124
6302 Zug
Switzerland

关键词

塔架 钢结构 正交胶合木
