Semiramis - Los jardines colgantes de Zug, Suiza
Proyecto de cliente
En Zug, Suiza, se está construyendo una torre llamada "Semiramis" compuesta por cinco cuencos de madera para plantas de grandes dimensiones. La estructura, con un diseño extraordinario, se construirá en medio del nuevo distrito de innovación denominado Tech Cluster Zug.
| Propietario |
Urban Assets Zug AG (UAZ) |
| Arquitecto: |
Investigación de Gramazio Kohler Zúrich, Suiza
gramaziokohler.arch.ethz.ch |
| Diseño estructural |
Timbatec Holzbauingenieure Schweiz AG www.timbatec.ch |
Parámetros del modelo
Modelo
En la entrada del nuevo Tech Cluster Zug, se situará una torre llamada "Semiramis - The Hanging Gardens of Zug" que alcanzará una altura de más de 22 m. Los jardines colgantes proporcionarán un hábitat para plantas autóctonas y pequeños animales, trayendo así la diversidad natural al nuevo distrito. Timbatec fue el responsable del análisis estructural y dinámico de la estructura. Para el análisis del flujo del viento se utilizó el programa RWIND Simulation.
La estructura
Los pilares de la torre están hechos de acero y los cuencos de las plantas, con un diámetro de hasta 10 m, están hechos de paneles de madera contralaminada. El equipo de Gramazio Kohler Research en la Universidad ETH de Zúrich, el cual diseñó conceptualmente la estructura arquitectónica de madera, también ha desarrollado, junto con varios socios internos y externos, un método de ensamblaje completamente asistido por robot para el posicionamiento preciso de los paneles de madera contralaminada. Cuatro robots trabajando al mismo tiempo permiten este método.
Los paneles de madera contralaminada están conectados a las caras de las superficies mediante resina colada TS3, mediante rejuntado sin aplicar presión en las caras. Timbatec desarrolló este proceso en varios proyectos de investigación con la Universidad ETH de Zúrich y la Universidad de Ciencias Aplicadas de Berna. Actualmente, se utiliza principalmente para la construcción de losas de forjado, pero también permite estructuras como los "Semiramis".
La estructura alta y esbelta estará plantada con grandes arbustos y árboles. Por un lado, la estructura tiene un peso propio considerable; por otro lado, representa una gran superficie de contacto para el viento. Gracias a la ventajosa forma redonda de los cuencos para plantas, el viento se redirige alrededor de la estructura. Sin embargo, la rigidez de la estructura con sus ocho pilares esbeltos supone un desafío.

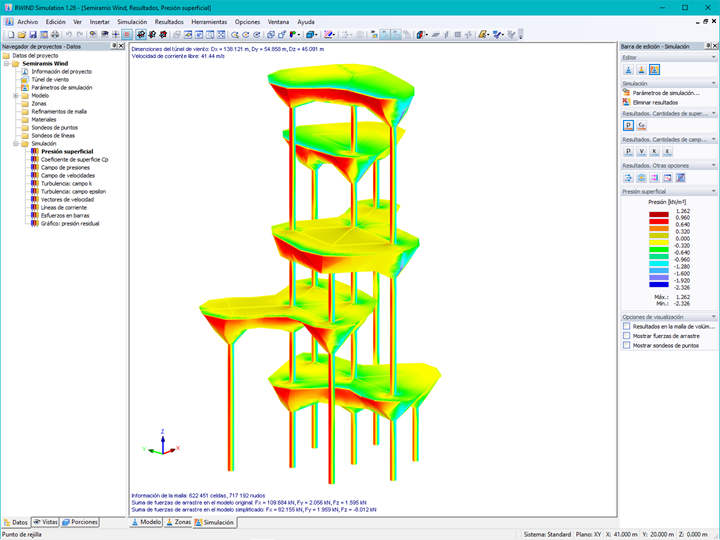

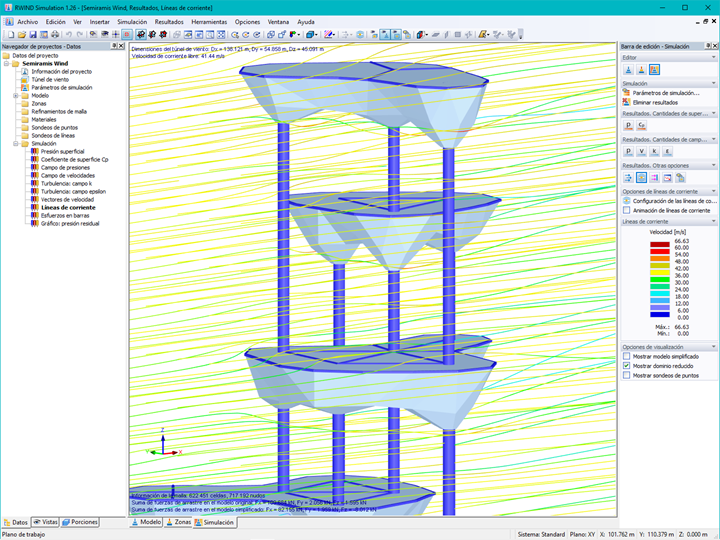

Con el fin de determinar las presiones y succiones del viento en los pilares y cuencos, se realizó para el diseño un análisis del flujo del viento en un túnel de viento digital utilizando RWIND Simulation. Además, debido a la construcción esbelta, en los cálculos se tuvieron que considerar los efectos de resonancia longitudinales y transversales de la dirección del viento.
Ubicación del proyecto
Baarerstrasse, 124Suiza
Palabras clave
Torre Acero Madera contralaminada
