Инновационная одноосная варащающаяся система солнечного трекера, Франция
Проект заказчика
Nexans Solar Technologies представляет собой внутреннее подразделение компании Nexans, которая была основана в 2018 году в рамках плана перехода на возобновляемые источники энергии с целью предложения решений для производителей энергии и инвесторов.Солнечный трекер KEYLIOS® - это первое решение, полностью разработанное Nexans Solar Technologies от проекта до производства. Уже подписан крупный контракт с известным разработчиком фотоэлектрических проектов, который также выступает в качестве поставщика энергии, на поставку более 800 таких солнечных трекеров, которые будут установлены на четырех солярных объектах, расположенных на юго-западе Франции.
| Проектирование и изготовление: | Nexans Solar Technologies |
Параметры модели солнечного трекера с одной осью вращения, Франция
Модель
Целью Nexans Solar Technologies является, среди прочего, содействие развитию использования солнечной энергии в труднодоступных местах и областях из-за слишком крутого рельефа или там, где строительство фундаментов кажется слишком дорогим или даже невозможным. В качестве примера можно привести также старые свалки, заброшенные промышленные площадки, старые карьеры, а также холмистая или неустойчивая местность. Солнечный трекер от KEYLIOS® делает революцию в рентабельности солярных установок, установленных в областях, которые ранее считались непригодными для трекеров из-за высоких затрат на их установку.
Конструкция и характеристики
Благодаря своей интуитивно понятной системе вращения, солнечный трекер максимизирует ориентацию своих солнечных панелей, что позволяет достичь более высокого выхода энергии по сравнению с фиксированными солярными конструкциями.

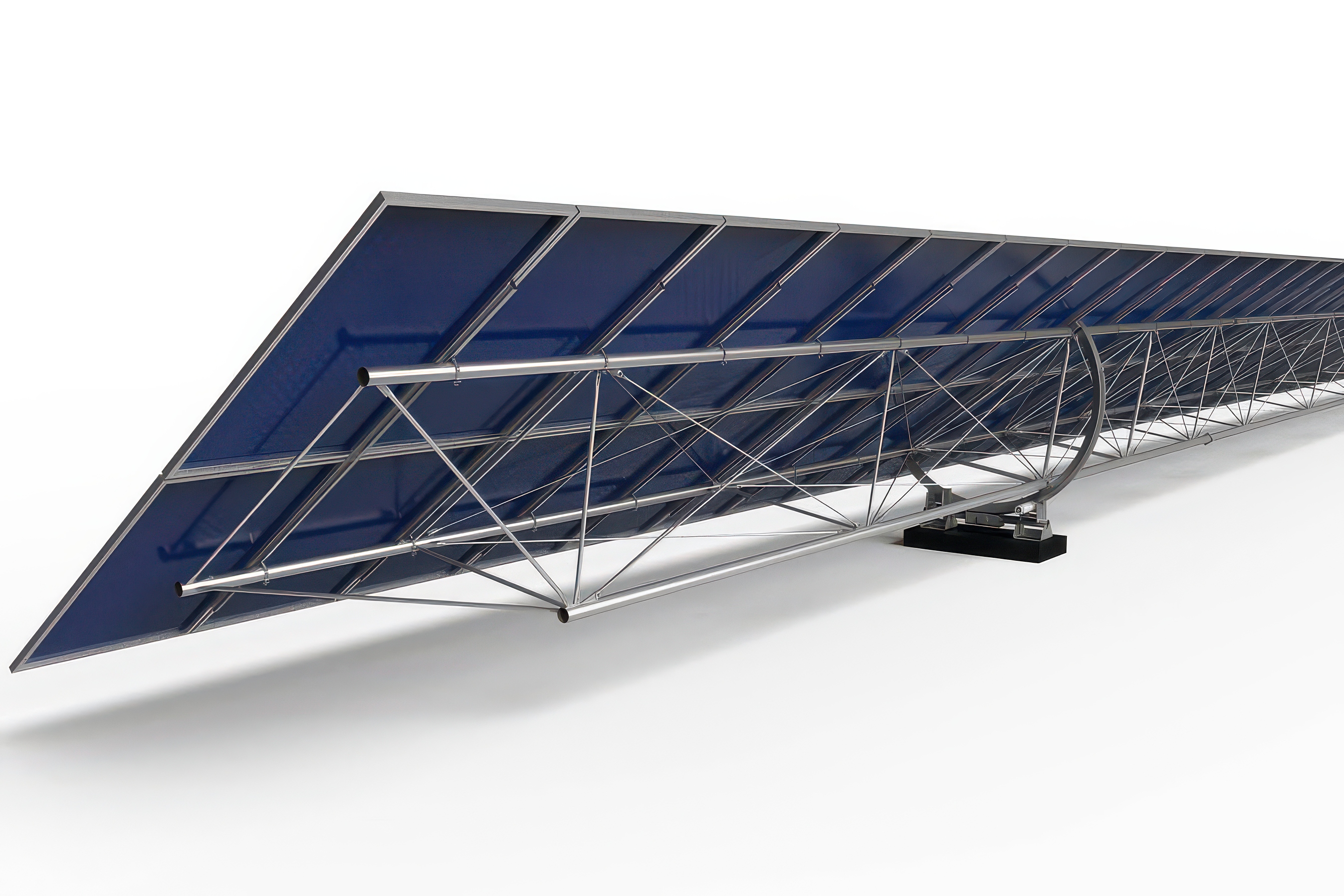

Облегчённая конструкция фермы, разработанная компанией Nexans Solar Technologies, позволяет устанавливать ее в областях, которые считаются несовместимыми с традиционными трекерами (агрессивные области, загрязненные почвы, неустойчивые грунты и т.д.). Подобное развертывание в удаленных или неблагоприятных районах возможно не только благодаря предварительно смонтированной модульной конструкции, но и благодаря системе основания, для которой требуются всего 4 опорные зоны, задаваемые двумя фундаментами для всей конструкции, и которые могут быть любого типа. Нпример, буронабивные сваи или бетонные блоки.
Кроме того, прочная конструкция позволяет работать в самых разных климатических условиях. Он также демонстрирует замечательную устойчивость к сильному ветру и разрушительной аэродинамике.
Расчётная программа
Оптимизация и строгий контроль производственных затрат привели к выбору программного обеспечения RFEM, в котором была разработана конструкция трекера KEYLIOS®.

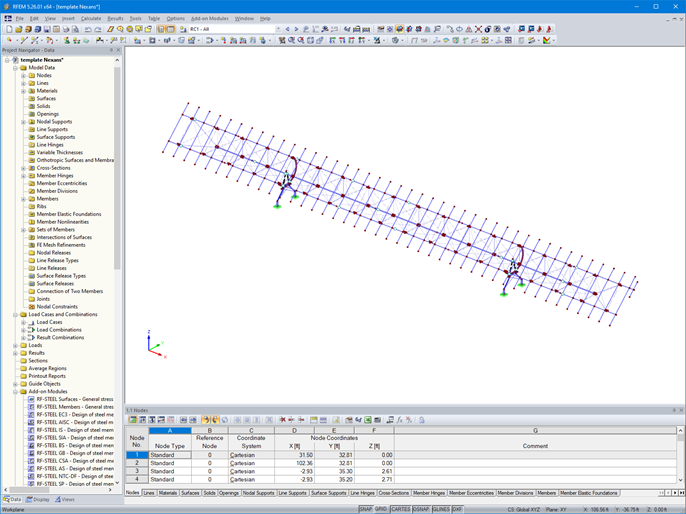

Чтобы удовлетворить требованиям заказчика и предоставить индивидуальное решение трекера, в программе RFEM был разработан прототип и параметризован таким образом, чтобы можно было автоматически создавать модель для конечного потребителя, то есть автоматизированный процесс расчёта, выполняемый согласно требованиям заказчика.
В базовой конструктивной модели собственный вес был задан вручную для каждого элемента, а сочетания, включающие различные ветровые нагрузки, позволили снизить нагрузку, а также рассчитать компоненты, формирующие общую конструкцию.
Расположение проекта
Ключевые слова
Солнечный трекер RFEM Солнечная энергия Возобновляемая энергия Keylios
Добавить комментарий...
Добавить комментарий...
- Просмотры 566x
- Обновления 29. сентября 2021
Контакты
У вас есть какие-либо вопросы по нашим программам или вам просто нужен совет?
Тогда свяжитесь с нами через бесплатную поддержку по электронной почте, в чате или на форуме или ознакомьтесь с различными решениями и полезными предложениями на страницах часто задаваемых вопросов.
Исключительное программное обеспечение

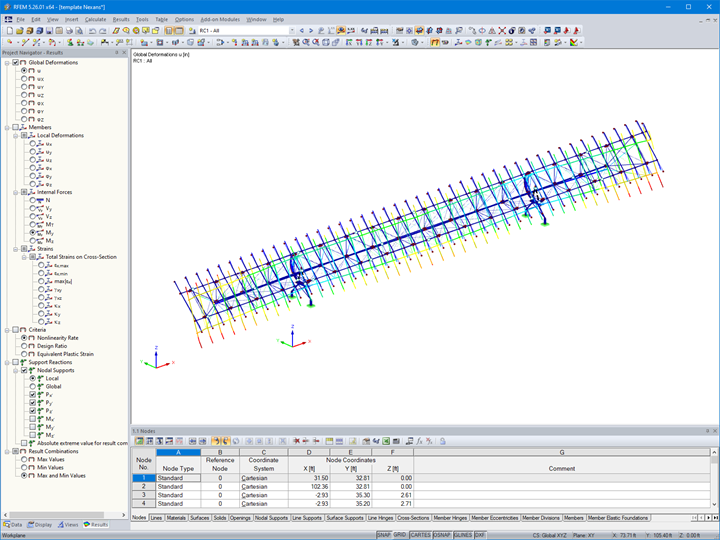

«Программа RFEM позволила нам точно смоделировать солнечный трекер с помощью нелинейных расчетов и интеграции очень специфических жесткостей на соединениях.
Дополнительный модуль RF-STEEL EC3, который рассчитывает элементы по норме Еврокод 3, также был очень полезен для оптимизации конструкции.
Кроме того, извлечение различных параметров модели или результатов (сил и узловых перемещений) облегчило автоматизацию процесса моделирования в трекере и значительно сэкономило время.
Поддержка, оказанная Dlubal, стала большим подспорьем в реализации данного проекта.
Помимо быстрого ответа на наши вопросы, компания Dlubal предоставила нам технические решения для улучшения нашей модели.»
Jérémy Amar
8. сентября 2021
