Sistema innovador de seguidor solar de un eje rotativo, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Nexans Solar Technologies es una filial interna de Nexans, creada en 2018 dentro del plan de transición hacia las energías renovables, la cual tiene como objetivo ofrecer productos, soluciones y servicios a los productores de energía e inversores.El seguidor solar de KEYLIOS® es la primera solución realizada completamente desde el diseño hasta la fabricación por Nexans Solar Technologies. Ya se ha firmado un importante contrato con un destacado desarrollador de proyectos fotovoltaicos y proveedor de energía, proporcionando más de 800 de estos seguidores solares que se instalarán en cuatro parques solares ubicadas en el suroeste de Francia.

Diseño y fabricación: Nexans Solar Technologies

Parámetros del modelo de seguidor solar de un eje rotativo, Francia

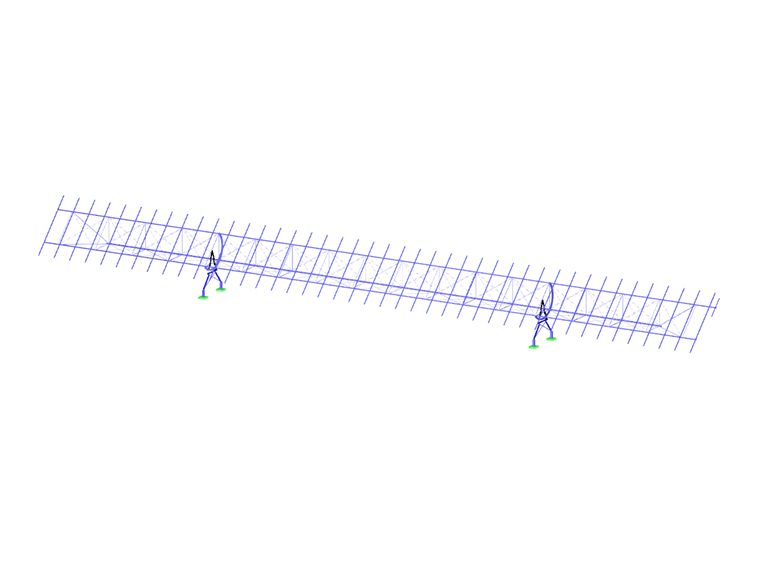

Modelo

Los objetivos de Nexans Solar Technologies son, entre otros, contribuir al desarrollo de la energía solar en zonas o terrenos donde tales recursos son difícilmente accesibles debido a colinas demasiado empinadas para construir, por ejemplo, o cimentaciones consideradas demasiado caras, incluso prohibidas. También son ejemplos típicos los vertederos antiguos, las zonas industriales abandonadas, canteras antiguas y las extensiones de terrenos montañosos o inestables. El seguidor solar de KEYLIOS® revoluciona la rentabilidad de instalaciones solares competitivas establecidas en terrenos que hasta ahora no se consideraban aptas para seguidores debido al un coste de la instalación demasiado elevado.

Diseño y modo de funcionamiento

Un seguidor o "tracker" solar optimiza la orientación de sus paneles solares gracias a su estructura rotativa inteligente para tener un mayor rendimiento energético en comparación con las estructuras solares fijas.

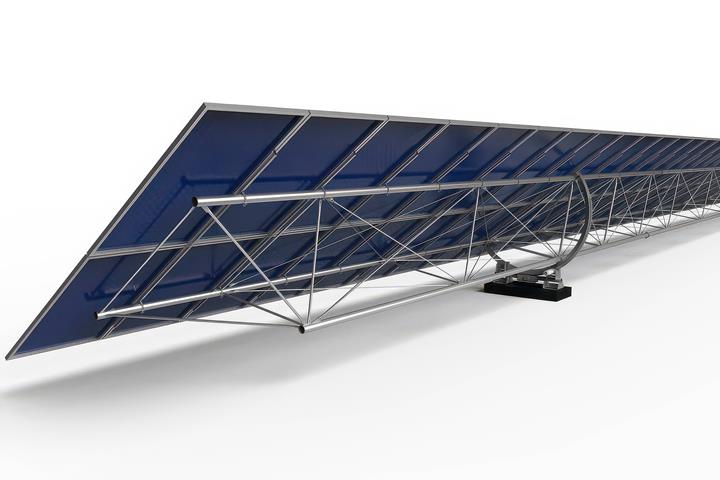

La estructura ligera de celosía diseñada por Nexans Solar Technologies permite su implantación en zonas consideradas incompatibles con los seguidores tradicionales (terrenos difíciles, suelos contaminados, terrenos inestables, etc.). Tal despliegue en áreas remotas u hostiles es posible no solo gracias a su diseño modular ensamblado previamente, sino también gracias a su sistema de cimentación que solo requiere 4 zonas de apoyo, definidas por dos cimentaciones para toda la estructura, que pueden ser de cualquier tipo, tales como pilotes perforados o bloques de hormigón.

Además, la solidez de la estructura permite un funcionamiento en una amplia variedad de condiciones climáticas. También muestra una resistencia notable a fuertes vientos y a fenómenos aerodinámicos destructivos.

Software de análisis

Una optimización y un control riguroso de los costes de producción llevaron a la elección del software RFEM, con el cual se dimensionó la estructura del seguidor KEYLIOS®.

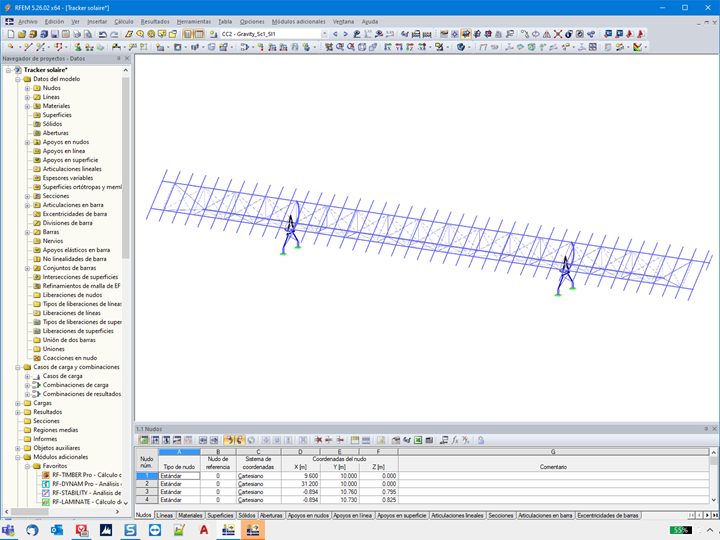

Con el fin de cumplir con los requisitos del cliente y proporcionar una solución personalizada del seguidor, se configuró un prototipo diseñado en RFEM para generar automáticamente un modelo para el cliente final, es decir, un proceso de cálculo automatizado realizado según las necesidades del cliente.

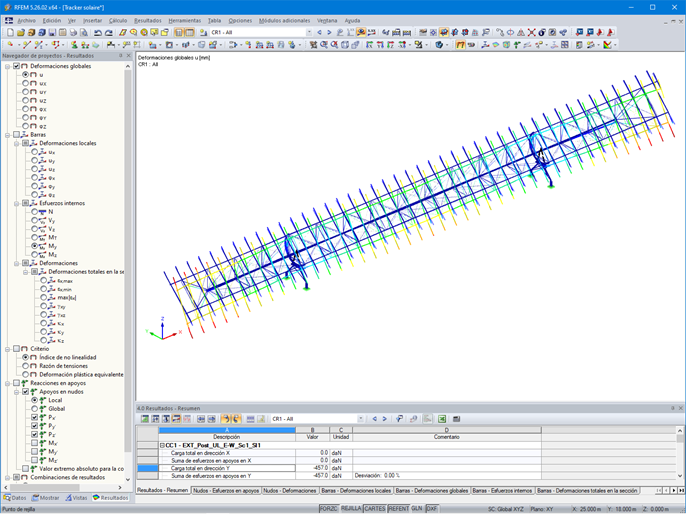

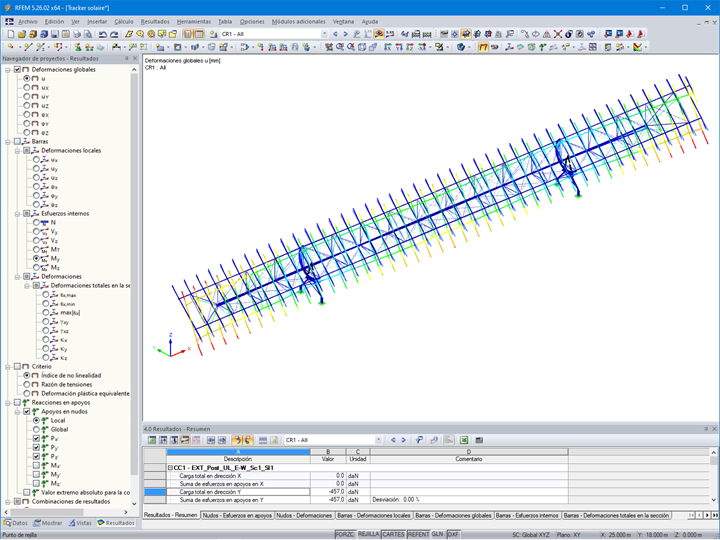

En el modelo de la estructura básica, el peso propio se introdujo manualmente en cada elemento y las combinaciones que involucraron diferentes cargas de viento permitieron la disminución de las cargas y dimensionar los componentes que dan forma a la estructura global.

Ubicación del proyecto

Bat A6 Le Mistral, Europarc De Pichaury
1330 Rue Jean René Guillibert Gauthier de la Lauzière
13290 Aix en Provence
Francia

Palabras clave

Seguidor solar RFEM Energía solar Energía renovable Keylios

  • Vistas 2026x
  • Actualizado 16. diciembre 2021

Contacte con nosotros

Contacta con Dlubal

¿Tiene más preguntas o necesita un consejo? Contáctenos por teléfono, correo electrónico, chat o foro, o busque en la página de preguntas frecuentes, disponible las 24 horas del día, los 7 días de la semana.

+34 911 438 160

[email protected]

Software excepcional

"El software RFEM nos permitió modelar con precisión el seguidor solar con cálculo no lineal y la integración de rigideces muy específicas en las conexiones.

El módulo adicional RF-STEEL EC3, que diseña los elementos según el Eurocódigo 3, también fue muy útil para la optimización de la estructura.

Además, la extracción de varios parámetros del modelo o de los resultados (esfuerzos y desplazamientos en nudos) facilitó la automatización del proceso de modelado del seguidor y ahorró una cantidad de tiempo considerable.

El soporte proporcionado por Dlubal fue de gran ayuda en la realización de este proyecto.

Además de la rápida respuesta a nuestras preguntas, Dlubal nos ha proporcionado soluciones técnicas para mejorar nuestro modelo."
