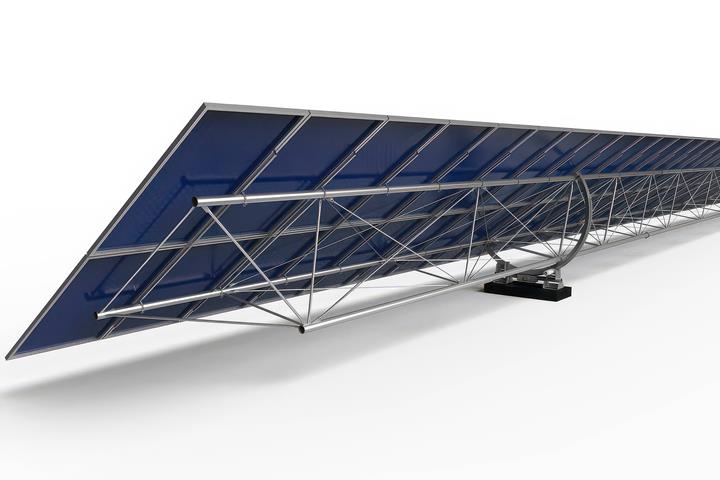

Inovativní solární sledovací systém s jednoosou rotací, Francie
Projekt zákazníka
Nexans Solar Technologies je interní dceřinou společností společnosti Nexans, která byla založena v roce 2018 v rámci plánů přechodu na obnovitelné zdroje energie a jejímž cílem je nabízet produkty, řešení a služby výrobcům energie a investorům.Solární sledovač KEYLIOS® je první produkt vyvinutý výhradně společností Nexans Solar Technologies od návrhu až po výrobu. Společnost již podepsala velkou smlouvu s významným developerem fotovoltaických projektů a dodavatelem energie na více než 800 těchto solárních sledovačů do čtyř solárních parků na jihozápadě Francie.
| Návrh a výroba: | Nexans Solar Technologies |
Parametry modelu solárního sledovače s jednou rotační osou, Francie
Model
Cílem společnosti Nexans Solar Technologies je mimo jiné přispět k rozvoji využívání solární energie na nepřístupných místech a oblastech vzhledem k příliš strmému terénu nebo kde se vybudování základů jeví jako příliš nákladné, ba nemožné. Jako další vhodné příklady lze uvést staré skládky, brownfieldy, staré lomy, ale také kopcovité nebo nestabilní terény. Solární sledovač od společnosti KEYLIOS® představuje revoluci v ziskovosti mezi konkurenčními solárními zařízeními v oblastech, které dosud nebyly považovány za vhodné pro solární sledovače kvůli vysokým nákladům na instalaci.
Návrh a způsob použití
Solární sledovač optimalizuje orientaci svých solárních panelů pomocí inteligentního rotačního systému tak, aby měl na rozdíl od pevných solárních konstrukcí vyšší energetický výnos.
Lehká příhradová konstrukce navržená společností Nexans Solar Technologies umožňuje použití v oblastech, kde nelze umístit klasické sledovače (obtížné terény, znečištěné půdy, nestabilní podloží atd.). Použití v odlehlých nebo obtížně dostupných oblastech je možné nejen díky předem smontované modulární konstrukci, ale také díky základovému systému, který vyžaduje pro celou konstrukci pouze 4 podpory umístěné ve dvou základech libovolného typu, např. vrtané piloty nebo betonové bloky.
Pevnost konstrukce navíc umožňuje provoz ve velmi rozmanitých klimatických podmínkách a pozoruhodnou odolnost vůči silnému větru a dalším ničivým aerodynamickým jevům.
Výpočetní software
Optimalizace a důsledná kontrola výrobních nákladů vedla k výběru softwaru RFEM, pomocí kterého byla navržena konstrukce sledovače KEYLIOS®.

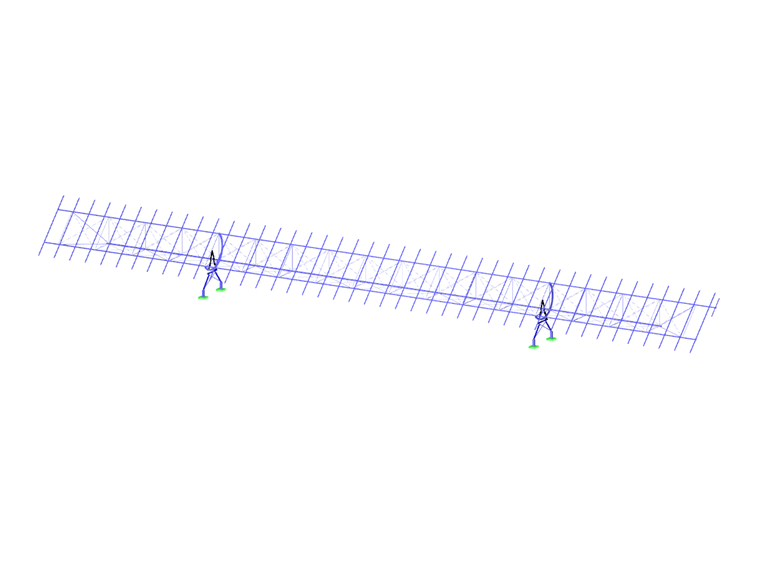

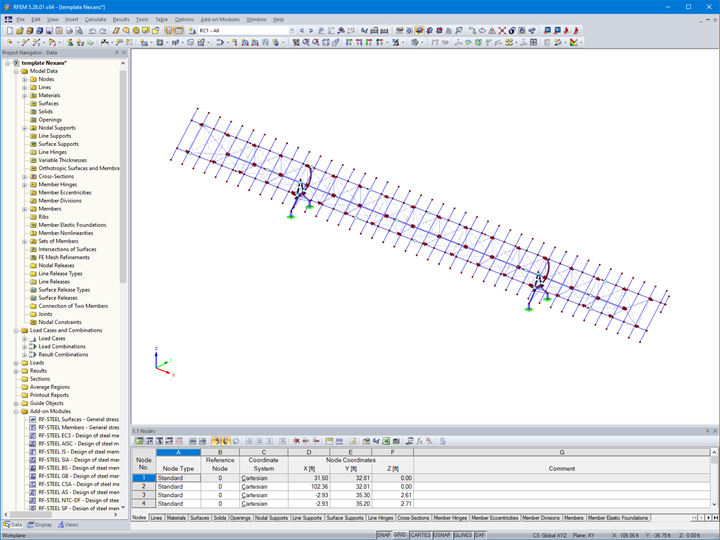

Pro splnění požadavků zákazníka a poskytnutí řešení sledovače na míru byl prototyp navržený v programu RFEM parametrizován tak, aby bylo možné automaticky vygenerovat model pro koncového zákazníka - automatizovaný výpočetní proces prováděný podle poptávky.

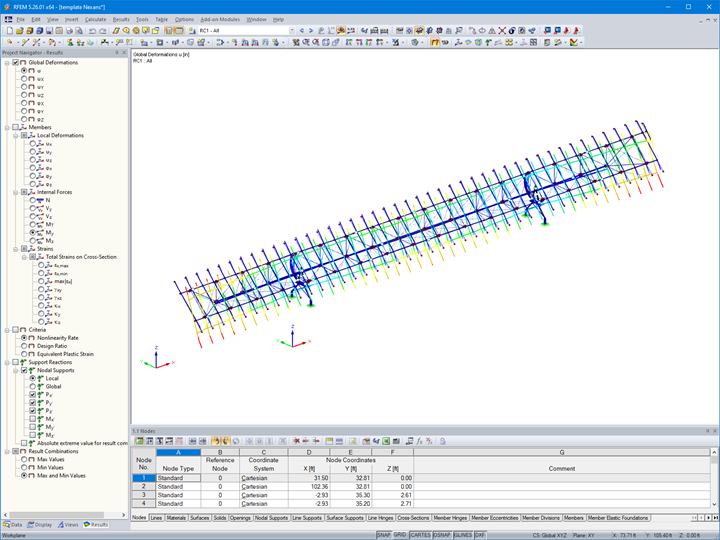

V základním statickém modelu byla vlastní tíha zadána ručně pro každý prvek a kombinace různých zatížení větrem umožnila pokles zatížení a návrh součástí tvořící celkovou konstrukci.
Umístění projektu
Klíčová slova
Solární sledovač RFEM Sluneční energie Obnovitelná energie Keylios
Napište komentář...
Napište komentář...
- Navštíveno 537x
- Aktualizováno 9. září 2021
Kontakt
Máte dotazy nebo potřebujete poradit?
Kontaktujte prosím kdykoli naši bezplatnou technickou podporu e-mailem, na chatu nebo na fóru anebo se podívejte do sekce často kladených dotazů (FAQ).
„Program RFEM nám umožnil přesně modelovat solární sledovač s nelineárním výpočtem a integrací velmi specifických tuhostí na přípojích.
Pro optimalizaci konstrukce byl také velmi užitečný přídavný modul RF-STEEL EC3, který provádí posouzení podle Eurokódu 3.
Kromě toho parametrizace modelu a výsledků (síly a posuny v uzlech) usnadnila automatizaci procesu modelování sledovače a ušetřila značné množství času.
Technická podpora společnosti Dlubal byla velkou pomocí při realizaci tohoto projektu.
Kromě rychlých odpovědí na naše dotazy nám společnost Dlubal Software poskytla i technická řešení pro vylepšení našeho modelu.“
Jérémy Amar
8. září 2021
