Système innovant de tracker solaire à axe rotatif unique, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Nexans Solar Technologies est une filiale interne de Nexans, créée en 2018 dans le cadre de la transition vers les énergies renouvelables qui vise à offrir des produits, solutions et services aux producteurs d'énergie et aux investisseurs.Le tracker solaire KEYLIOS® est le premier produit développé de la conception à la fabrication par Nexans Solar Technologies. Déjà un contrat important a été signé avec un acteur majeur du développement des projets photovoltaïques et fournisseur d'énergie pour la fourniture de plus de 800 de ces trackers solaires à installer sur quatre parcs solaires dans le sud-ouest de la France.

Conception et fabrication : Nexans Solar Technologies

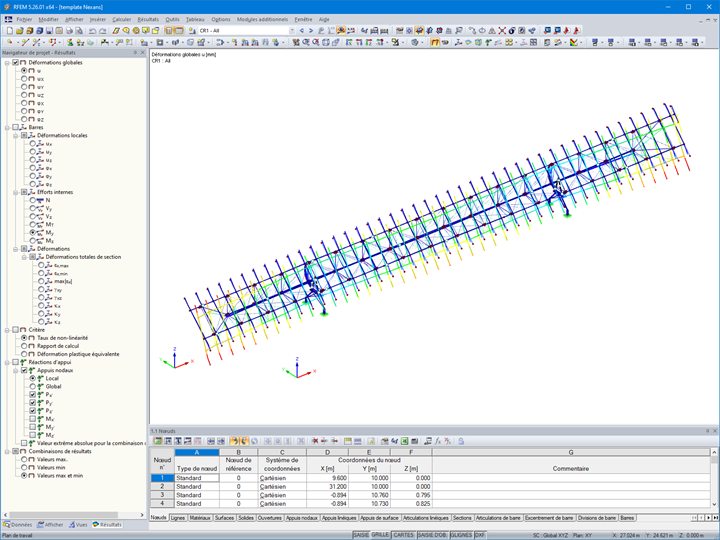

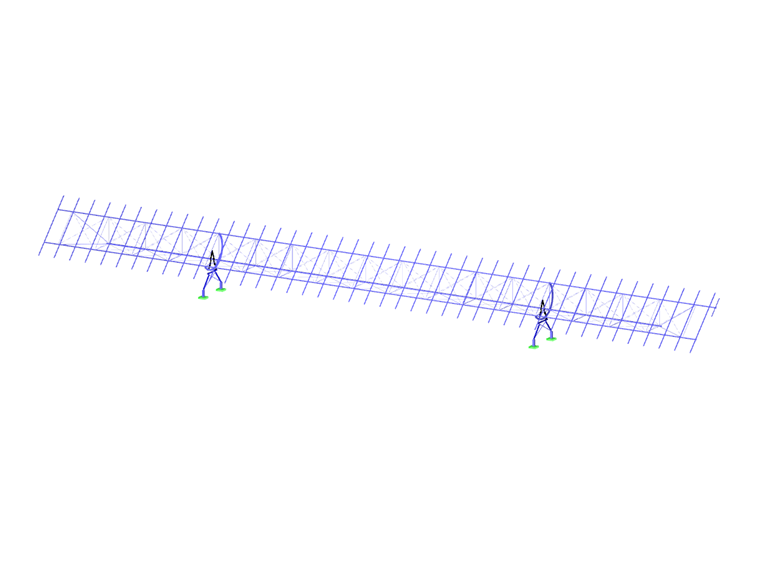

Paramètres du modèle de tracker solaire à axe rotatif unique, France

Modèle

Les objectifs de Nexans Solar Technologies sont entre autres de contribuer au développement solaire dans des zones ou des terrains inaccessibles dus à une pente trop élevée, des fondations trop coûteuses, voire interdites. Les anciennes décharges, les friches industrielles, les anciennes carrières mais aussi les terrains vallonnés ou instables en sont des exemples typiques. Le tracker solaire KEYLIOS® révolutionne la rentabilité des fermes solaires compétitives sur des terrains qui ne sont jusqu'à présent pas adaptés aux trackers à cause du coût d'installation trop élevé.

Conception et mode de fonctionnement

Un tracker solaire optimise l'orientation de ses panneaux solaires grâce à sa structure rotative intelligente afin d'avoir un rendement énergétique plus élevé par rapport aux structures solaires fixes.

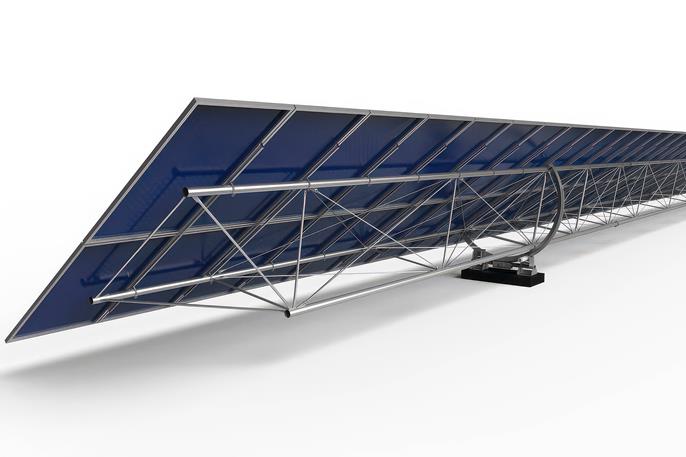

La structure en treillis légère conçue par Nexans Solar Technologies permet une installation dans des zones qui ne conviennent pas aux trackers traditionnels ( terrains difficiles, sols pollués, sols instables, etc.). Ce déploiement dans des régions enclavées ou difficiles d'accès est possible grâce à sa conception modulaire préassemblée mais également par son système de fondation qui nécessite uniquement 4 zones d'appuis, soient deux fondations pour la totalité de la structure qui peuvent être de tous types comme des pieux forés ou des blocs de béton.

De plus, la robustesse de la structure permet un fonctionnement dans des conditions climatiques très variées et une résistance remarquable à un vent fort et aux phénomènes aérodynamiques destructeurs.

Outils de calcul

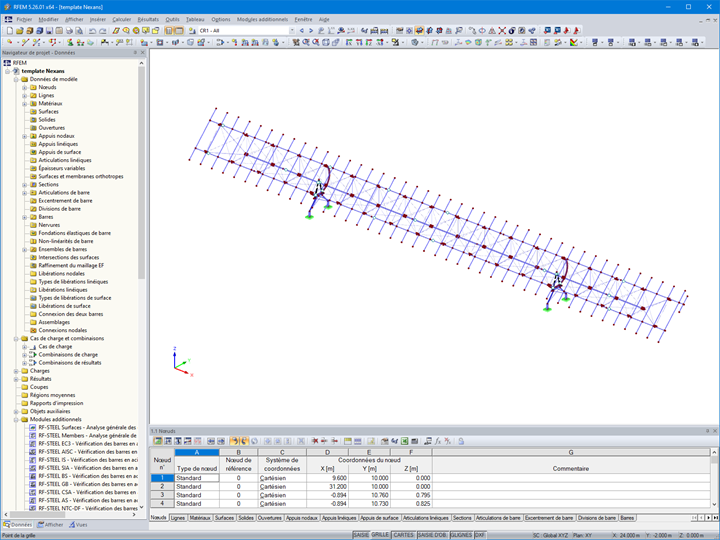

Une optimisation et une maîtrise rigoureuse des coûts de production ont conduit au choix de logiciel RFEM sur lequel la structure du tracker KEYLIOS® a été dimensionnée.

En vue de s'adapter à la volonté de la clientèle et de fournir une solution de tracker personnalisée, un prototype conçu dans RFEM a été paramétrisé de sorte à générer automatiquement un modèle de client final - une automatisation du processus de calcul selon la demande.

Dans le modèle de structure de base, le poids propre a été rentré manuellement sur chaque élément et les combinaisons intégrant différentes charges de vent ont permis d'effectuer la descente de charges et de dimensionner les composants de la structure globale.

Adresse du projet

Bat A6 Le Mistral, Europarc De Pichaury
1330 Rue Jean René Guillibert Gauthier de la Lauzière
13290 Aix en Provence
France

Mots-clés

Tracker solaire RFEM Energie solaire Energie renouvelable Keylios

Laissez un commentaire...

Laissez un commentaire...

  • Vues 2026x
  • Mis à jour 16 décembre 2021

Contactez-nous

Contacter Dlubal

Vous avez d'autres questions ou besoin de conseils ? Contactez-nous par téléphone, e-mail, chat ou via le forum, ou consultez notre FAQ, disponible 24h/24 et 7j/7.

+33 1 78 42 91 61

[email protected]

Un logiciel d'exception

« Le logiciel RFEM nous a permis une modélisation précise du tracker solaire avec du calcul non-linéaire et l'intégration de raideurs très spécifiques sur les assemblages.

Le module RF-STEEL EC3 qui vérifie les éléments selon la norme Eurocode 3, nous a été aussi très utile pour l'optimisation de la structure.

De plus, l'extraction des différents paramètres du modèle ou des résultats ( efforts et déplacements nodaux ) a facilité l'automatisation du processus de modélisation du tracker et fait gagner un temps considérable.

Le support fourni par Dlubal a été d'une grande aide pour la réalisation de ce projet.

En plus de la rapidité de réponse à nos questions, Dlubal a pu nous proposer des solutions techniques d'amélioration de notre modèle. »
