法国创意单轴太阳能跟踪器系统

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

Nexans Solar Technologies 是 Nexans 的内部子公司,作为向可再生能源方向转型计划的一部分于 2018 年成立。为能源生产商和投资者提供解决方案、相关产品和服务。KEYLIOS® 太阳能跟踪器是第一个从设计到制造完全由 Nexans Solar Technologies 公司完成的产品。 该公司已与一家知名的光伏项目开发商和能源供应商签订了合同,将为法国西南部的四个太阳能公园提供 800 多台这样的跟踪器。

设计与制造: Nexans Solar Technologies

太阳能跟踪器模型参数

模型

Nexans Solar Technologies 的目标包括在太阳能资源难以获得的地区做出贡献,例如由于山坡过于陡峭或地基成本太高而无法建造。 相关的例子还有旧的垃圾填埋场、工业荒地、旧的采石场以及丘陵地带和地形不稳定的地区。 KEYLIOS® 太阳能跟踪器彻底改变了太阳能装置的经济可行性,以前由于安装成本太高,至今无法使用的地方也可以安装该跟踪器。

设计和功能

由于追踪器的智能旋转装置,可使太阳光线垂直于电池面板光射强度达到最大化,从而与采用固定式安装的太阳能光伏组件相比具有更高的能源利用率。

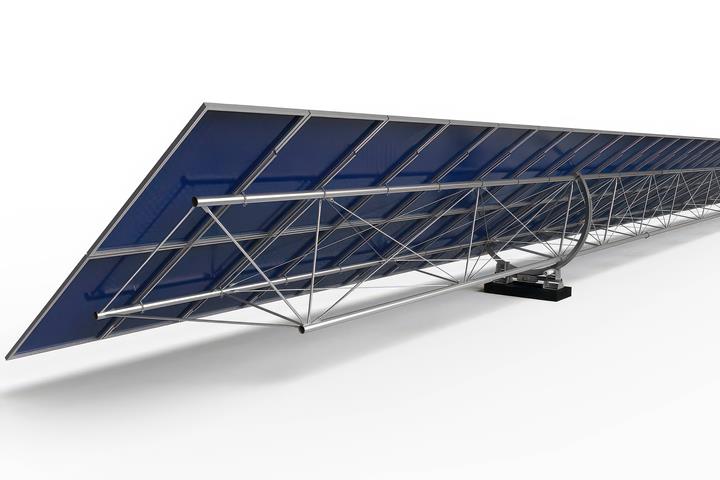

由 Nexans Solar Technologies 设计的这种轻型桁架结构可以在被认为不适合传统追踪器系统的地区(复杂地形、污染或不稳定的地面等)进行安装。 这不仅要归功于电池板预先组装的设计,还要归功于其基础系统,即整个结构由两个基础来支承。基础的类型可以任意选择,例如钻孔灌注桩基础或混凝土无阶杯口基础。

此外,结构的坚固性允许在各种气候条件下进行操作。此外,它还具有防强风功能。

计算软件

由于RFEM Software进行了优化和严格的生产控制,所以采用了KEYLIOS®追踪器的结构。

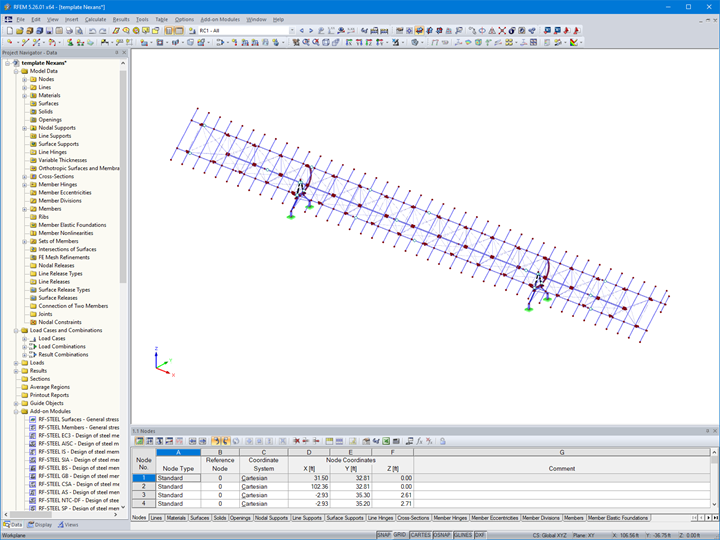

为了满足客户的需求和提供量身定制的跟踪器解决方案,配置了RFEM中的一个原型,以便自动生成最终客户模型 -根据客户的期望自动计算过程。

在基本结构模型中手动输入每一个单元的自重,不同风荷载的组合使得荷载能够下降,整个结构的构件设计也是如此。

项目位置

Bat A6 Le Mistral, Europarc De Pichaury
1330 Rue Jean René Guillibert Gauthier de la Lauzière
13290 Aix en Provence
France

关键词

太阳能跟踪器 RFEM 太阳能 可再生能源 Keylios

写评论...

写评论...

  • 浏览 1679x
  • 更新 2021年12月16日

联系我们

联系Dlubal

你有问题或需要咨询吗? 请通过表格、电邮、电话、微信、QQ等方式联系我们,您也可以查看我们网页的常见问题(FAQ)。

+86 183 8935 6559 (微信同号)

(微信同号)

[email protected]

卓越的软件

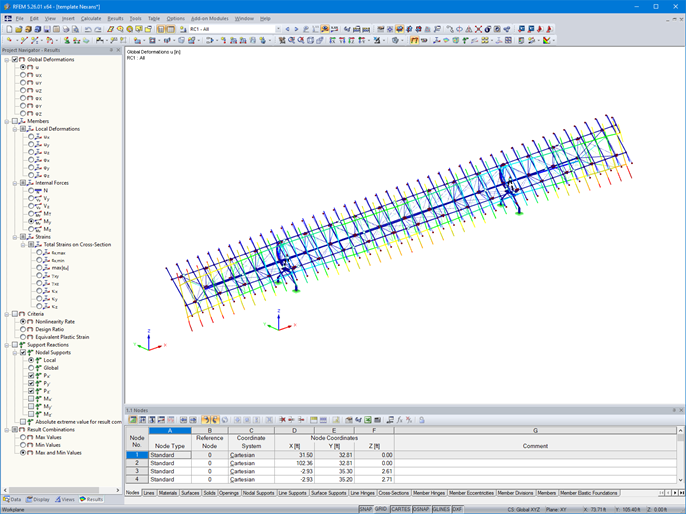

“RFEM软件可以通过非线性计算以及在节点上集成非常特定的刚度来精确地跟踪太阳能追踪器。

附加模块RF-STEEL EC3按照欧洲规范3对单元进行了设计,对于结构优化也非常有用。

此外,对模型或结果的各种参数(力和节点位移)的提取有利于跟踪器建模的自动化,并节省了大量的时间。

Dlubal公司的技术支持为该项目的实现提供了极大的帮助。

除了可以快速回答我们的问题外,Dlubal还为我们提供了改进模型的技术解决方案。
