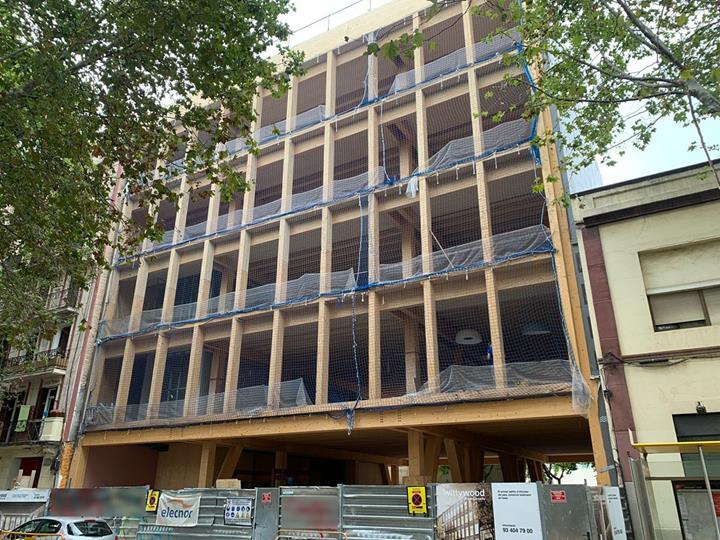

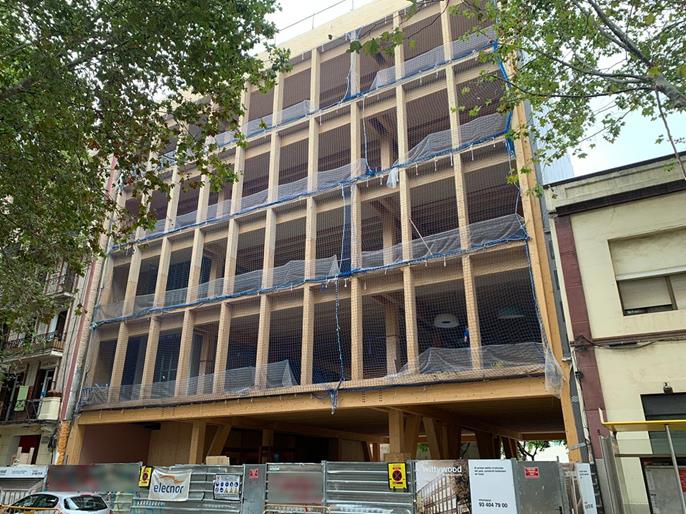

Wittywood – первое деревянное офисное здание в Испании (Барселона)

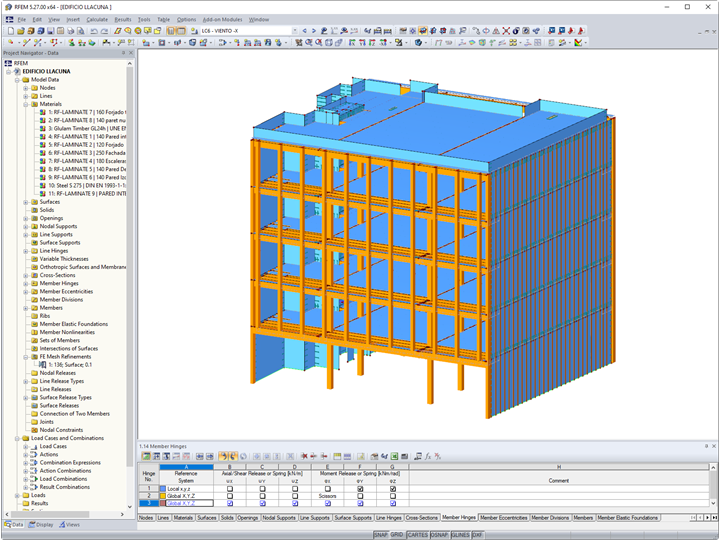

Наш клиент, проектно-консалтинговая компания Estudi M103, получил заказ на проектирование первого в Испании полностью деревянного офисного здания. Для проетирования и расчётов была использована программа Dlubal RFEM. Это офисное здание с цокольным и 4 надземными этажами находится в Барселоне по адресу Calle Llacuna 42. Использование современных экологичных материалов позволило значительно сократить сроки строительства и уменьшить выбросы углекислого газа на 50%.

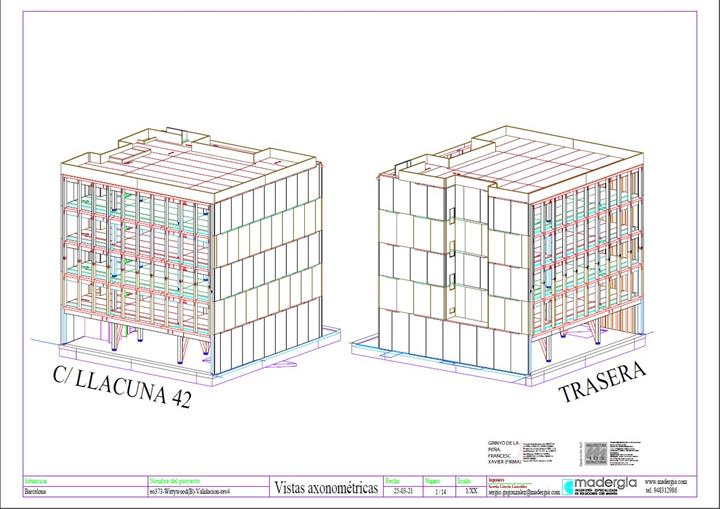

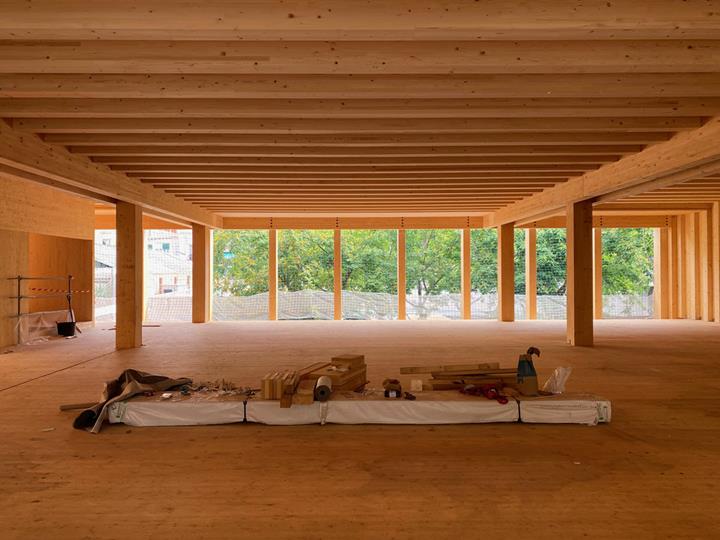

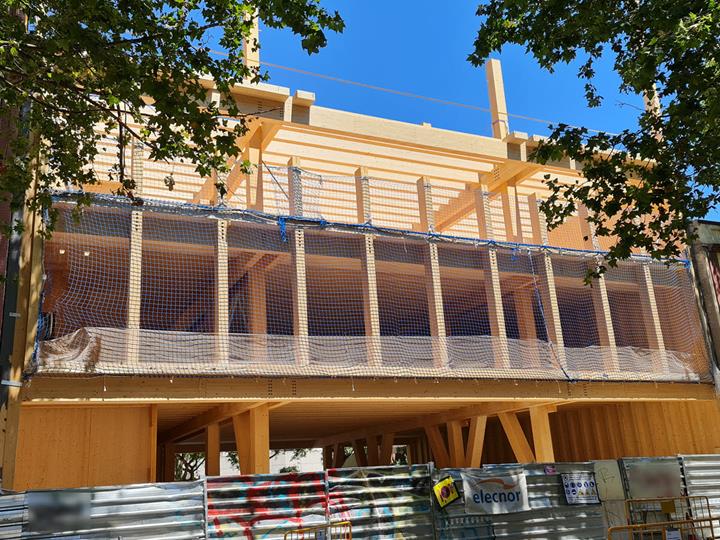

Наземная конструкция состоит из колонн gl24h из клеёного бруса и CLT-панелей толщиной 120 мм. Перекрытия опираются на сдвоенные балки GL28h и состоят из сборных панелей CLT толщиной 120 мм с рёбрами GL28h. Монтаж конструкций был поручен компании Madergia, которая занимается проектированием и строительством деревянных конструкций и также является клиентом Dlubal Software.

При расчёте и проектировании здания учитывались собственный вес, полезная нагрузка, ветровые и снеговые нагрузки. Кроме того, собственные частоты всей конструкции были проверены с помощью дополнительного модуля динамического расчета RF-DYNAM Pro. Для расчёта и проектировния деревянных балок и колонн, оценки огнестойкости и предельного состояния по несущей способности был использован дополнительный модуль RF-TIMBER Pro. Расчёт CLT-панелей (всего было разработано 9 различных конфигураций) выполнялся с помощью дополнительного модуля RF-LAMINATE.

Место работы:
Calle Llacuna, 42
08005, Барселона
Испания

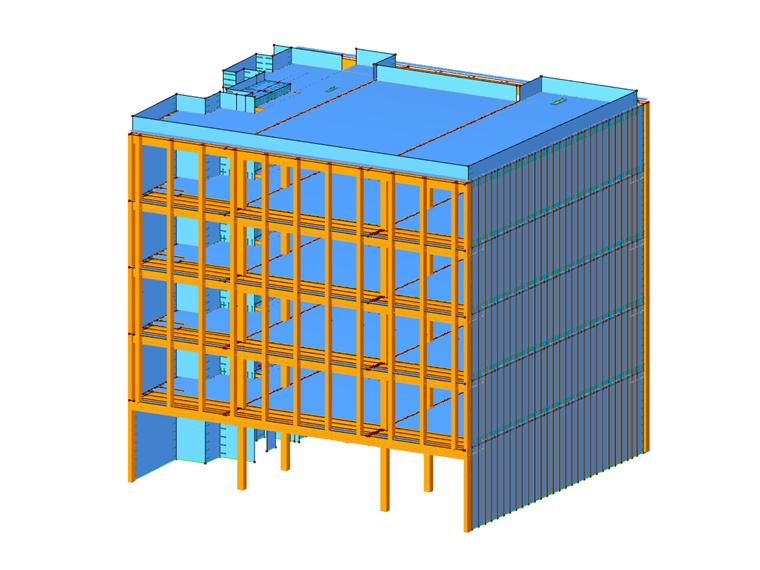

Технические характеристики проекта

Данные модели

Количество узлов 3106
Количество линий 5741
Количество стержней 2555
Количество поверхностей 209
Количество загружений 8
Количество сочетаний нагрузок 158
Количество расчетных сочетаний 6
Общий вес 420,219 t
Размеры 23,651 x 21,332 x 22,100 m
Версия программы 5.25.01
