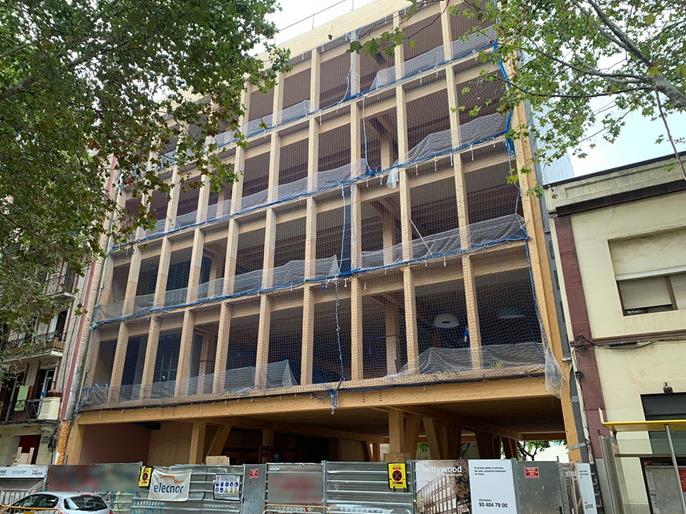

Wittywood, le premier immeuble administratif en bois construit en Espagne, Barcelone

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

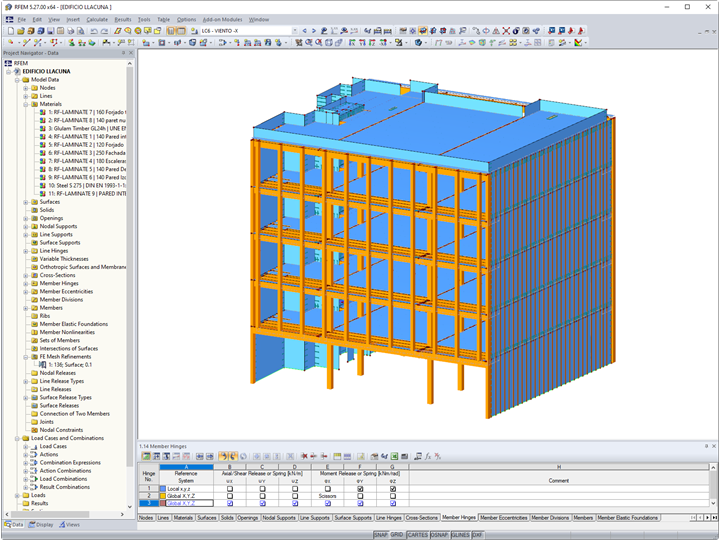

Le bureau d'études Estudi M103 a été mandaté pour effectuer l'expertise de structure du premier immeuble administratif entièrement en bois construit en Espagne à l'aide du logiciel RFEM des solutions Dlubal. Il s'agit d'un immeuble administratif comprenant un rez-de-chaussée et 4 étages situé 42 rue Llacuna à Barcelone. Ce type de bâtiment engendre un temps de travail plus court due à l'utilisation de nouveaux matériaux durables réduisant les émissions de carbone de 50% durant la construction.

Architecture F. Xavier Grinyó de la Peña et Xavier Ballarín Rubio
Maître d'ouvrage Groupe Betarq (Ramón Cisa i Sagalés)
betarq.com
Conseiller structures Estudi M103 (Jorge Blasco Miguel et Ferran Peralba Garrabou)
estudioi-m103-slp.negocio.site
Construction Elecnor
www.elecnor.com
Fournisseur de bois Stora Enso
www.storaenso.com
Construction Madergia
www.madergia.com
Promoteur Wittywood

Modèle

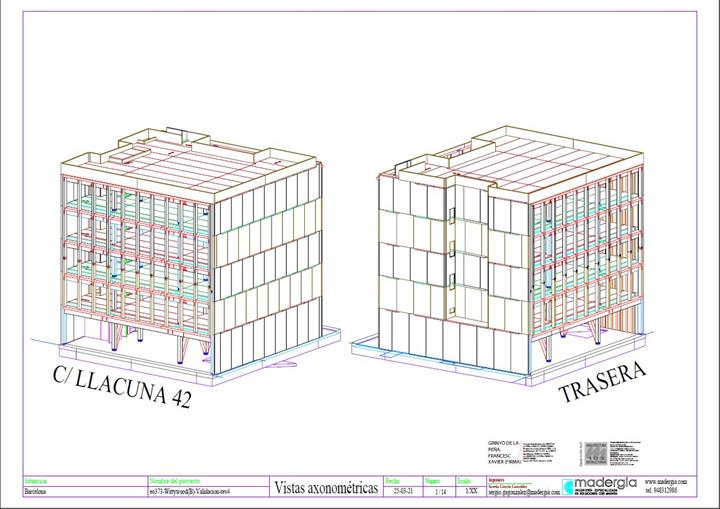

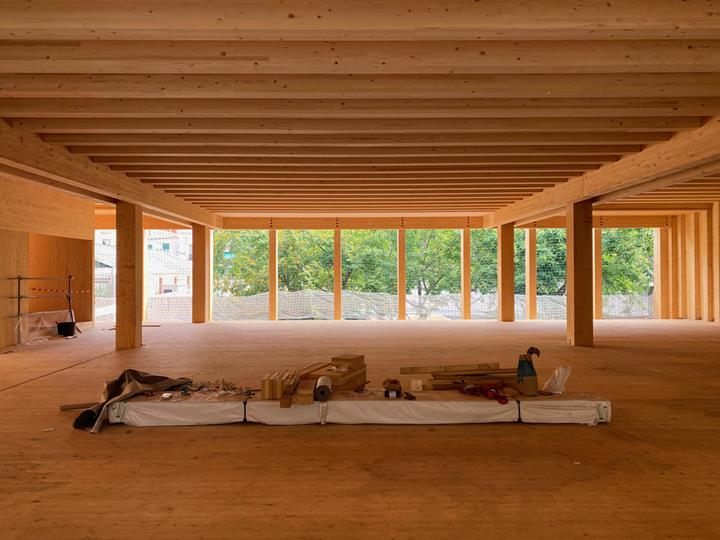

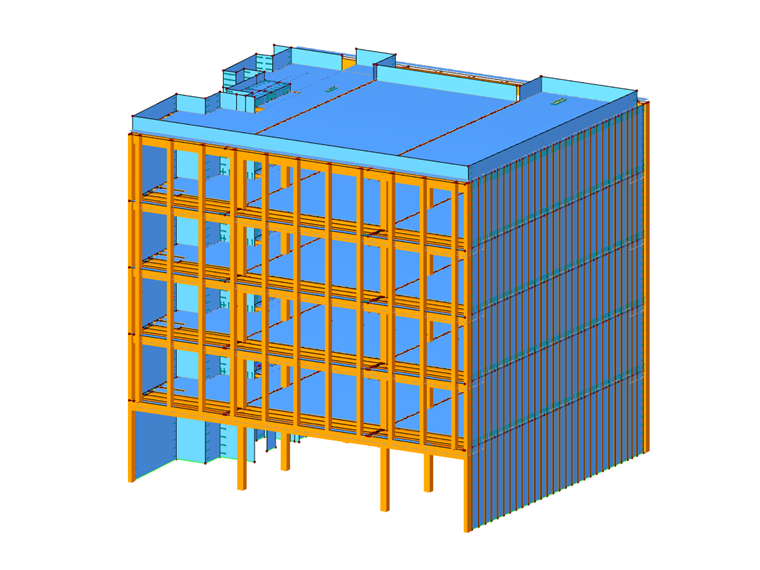

Cette structure légère est composée de poteaux en bois lamellé-collé GL24h et de noyaux CLT de 120 mm d'épaisseur. Les planchers sont supportés par des doubles poutres GL28h et sont constitués de plaques préfabriquées en CLT de 120 mm d'épaisseur avec des nervures GL24h. La société Madergia, également cliente de Dlubal, était chargée de l'assemblage de la structure.

Les charges de poids propre, de surcharge d'exploitation ainsi que les charges de vent et de neige ont été considérées durant le calcul et le dimensionnement de la structure. Les fréquences propres de l'ensemble de la structure ont également été vérifiées à l'aide du pack d'analyse dynamique RF-DYNAM Pro. Le module additionnel RF-TIMBER Pro a été utilisé pour le calcul et le dimensionnement des poutres et poteaux en bois, autant pour l'ELU que pour la résistance au feu. De même, pour le calcul et le dimensionnement des panneaux en bois lamellé-croisé (CLT), le module additionnel RF-LAMINATE a été utilisé pour générer jusqu'à 9 configurations de panneaux.

Adresse du projet

42, rue Llacuna
08005, Barcelone
Espagne

Mots-clés

Dimensionnement de bâtiments Bureaux Bois lamellé croisé CLT Bois lamellé Estudi M103 Madergia Elecnor
