Wittywood, první celodřevěná kancelářská budova ve Španělsku (Barcelona)
Projekt zákazníka

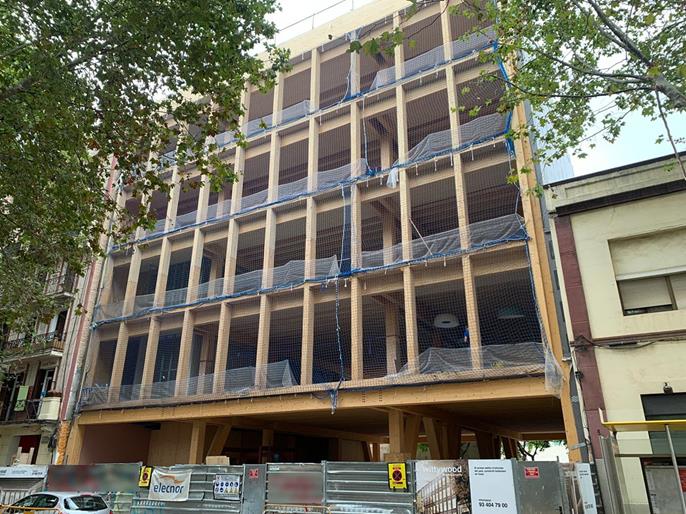

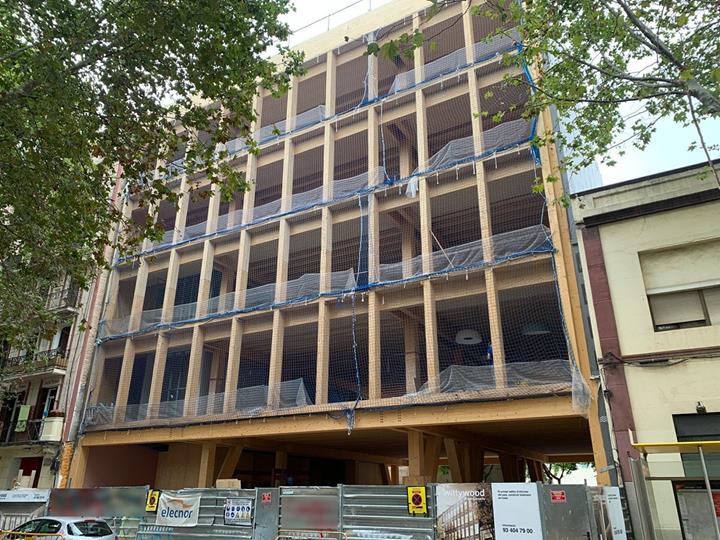

Architektonické studio Estudi M103, které patří k zákazníkům společnosti Dlubal Software a které poskytuje poradenství a posudky ve stavebnictví, bylo pověřeno posouzením statiky první celodřevěné kancelářské budovy ve Španělsku a použilo k tomu Dlubal program RFEM. Jedná se o kancelářskou budovu s přízemím a 4 nadzemními podlažími, která se nachází na ulici Llacuna 42 v Barceloně. Tento typ konstrukcí umožňuje zkrátit dobu výstavby při použití nových udržitelných materiálů a při výstavbě se navíc snižují emise uhlíku o 50%.
| Architektonický návrh | F. Xavier Grinyó de la Peña a Xavier Ballarín Rubio |
| Stavební dozor |
Betarq Group (Ramón Cisa i Sagalés) betarq.com |
| Stavební poradenství |
Estudi M103 (Jorge Blasco Miguel a Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Stavba |
Elecnor www.elecnor.com |
| Dodavatel dřeva |
Stora Enso www.storaenso.com |
| Montáž dřevěné konstrukce |
Madergia www.madergia.com |
| Investor | Wittywood |

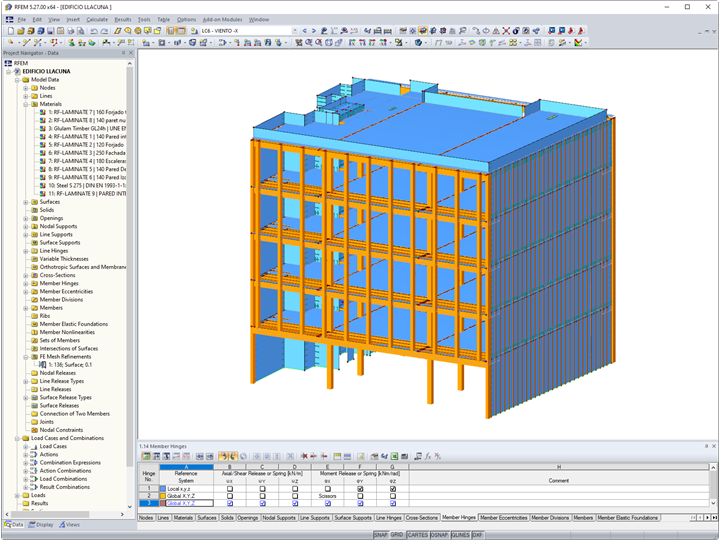

Model

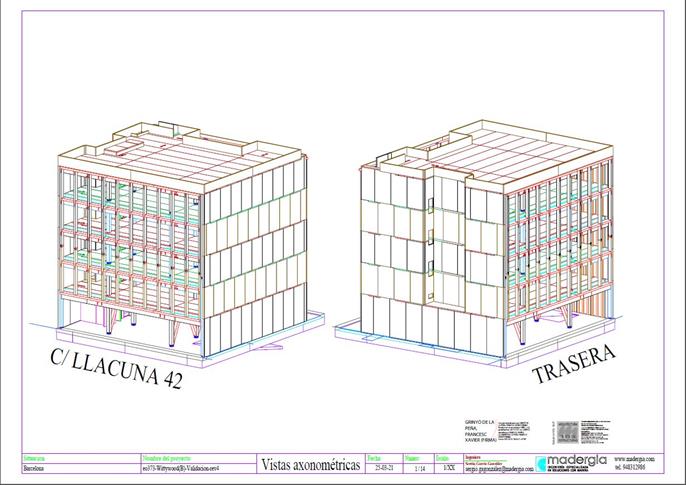

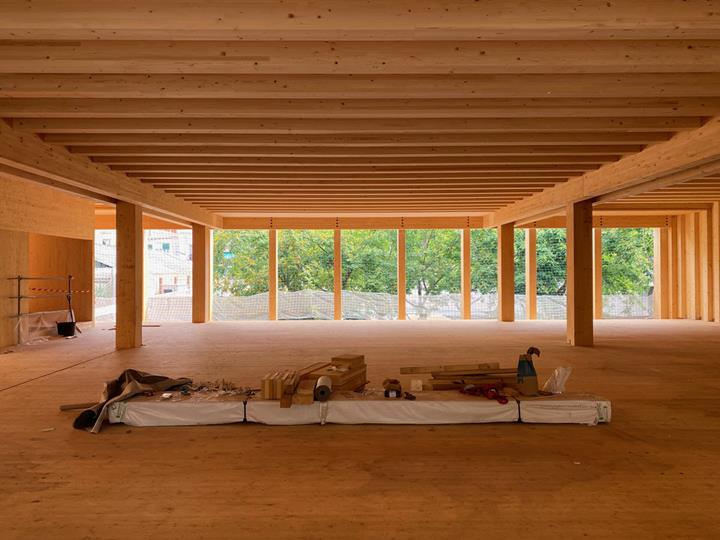

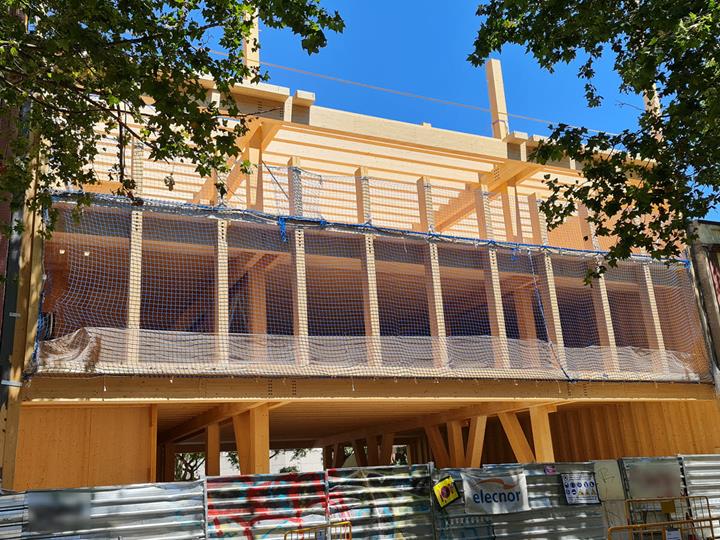

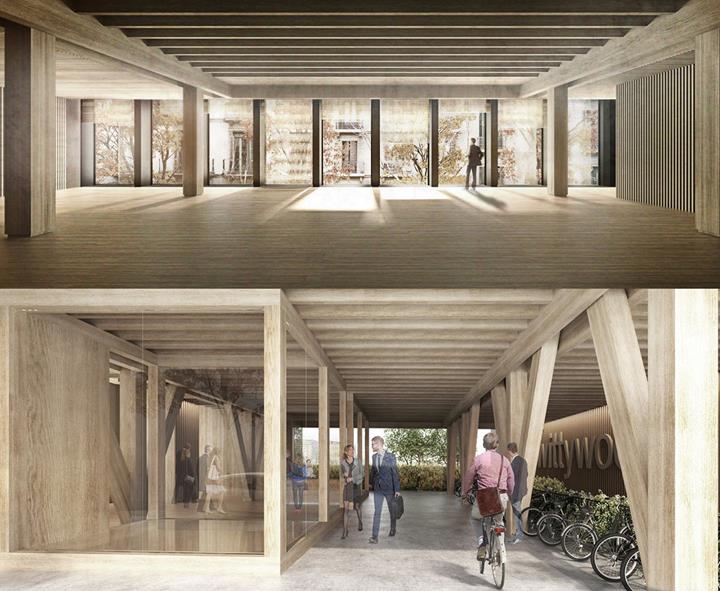

Nadzemní konstrukci tvoří sloupy gl24h z lepeného lamelového dřeva a jádra z křížem lepeného dřeva o tloušťce 120 mm. Stropní desky jsou uloženy na dvojitých nosnících gl28h a tvoří je prefabrikované CLT panely o tloušťce 120 mm s žebry gl24h. Projekční a stavební společnost pro dřevěné stavby Madergia, která je také zákazníkem společnosti Dlubal Software, byla pověřena montáží konstrukce.
Při výpočtu a návrhu budovy se zohlednila zatížení vlastní tíhou, užitným zatížením, větrem a sněhem. Dále se ověřily vlastní frekvence celé konstrukce pomocí přídavného modulu pro dynamickou analýzu RF-DYNAM Pro. K výpočtu a posouzení dřevěných nosníků a sloupů posloužil přídavný modul RF-TIMBER Pro, a to k posouzení jak MSÚ, tak požární odolnosti. Podobně při výpočtu a posouzení křížem lepených dřevěných desek se uplatnil přídavný modul RF-LAMINATE, v němž bylo vytvořeno dokonce 9 konfigurací desek.
