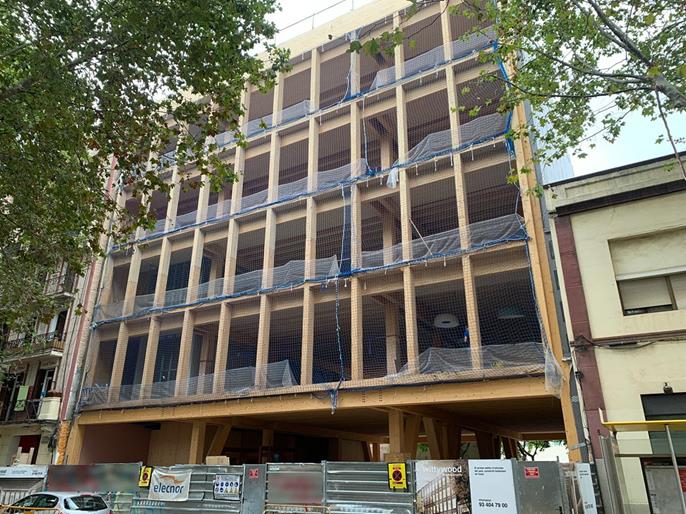

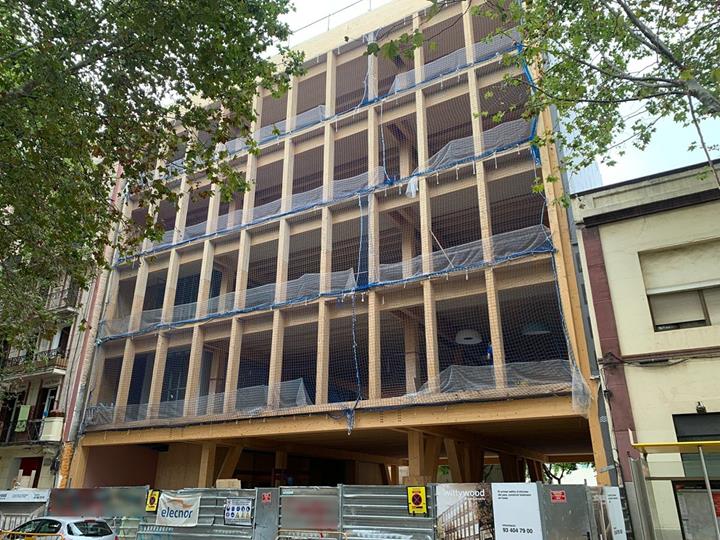

Wittywood, o primeiro edifício de escritórios de Espanha totalmente em madeira – Barcelona
Projeto de cliente da Dlubal
O gabinete de arquitetura Estudi M103, cliente da Dlubal, foi o responsável pela realização da consultoria estrutural do primeiro edifício de escritórios totalmente em madeira em Espanha, utilizando para tal o software RFEM da Dlubal. Trata-se de um edifício de escritórios com rés do chão e quatro pisos acima do solo, situado na Calle Llacuna 42 em Barcelona. Com este tipo de edifício, os períodos de construção são encurtados devido à utilização de novos materiais sustentáveis e até as emissões de carbono são reduzidas em 50% durante a fase de construção.
| Planeamento arquitetónico | F. Xavier Grinyó de la Peña e Xavier Ballarín Rubio |
| Empreiteiro |
Betarq Group (Ramón Cisa i Sagalés) betarq.com |
| Consultoria |
Estudi M103 (Jorge Blasco Miguel und Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Execução da obra |
Elecnor www.elecnor.com |
| Fornecedor de madeira |
Stora Enso www.storaenso.com |
| Montagem |
Madergia www.madergia.com |
| Cliente | Wittywood |

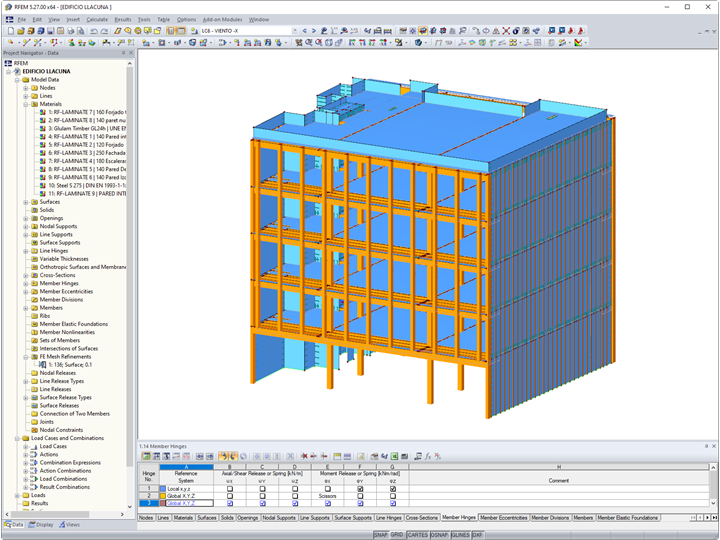

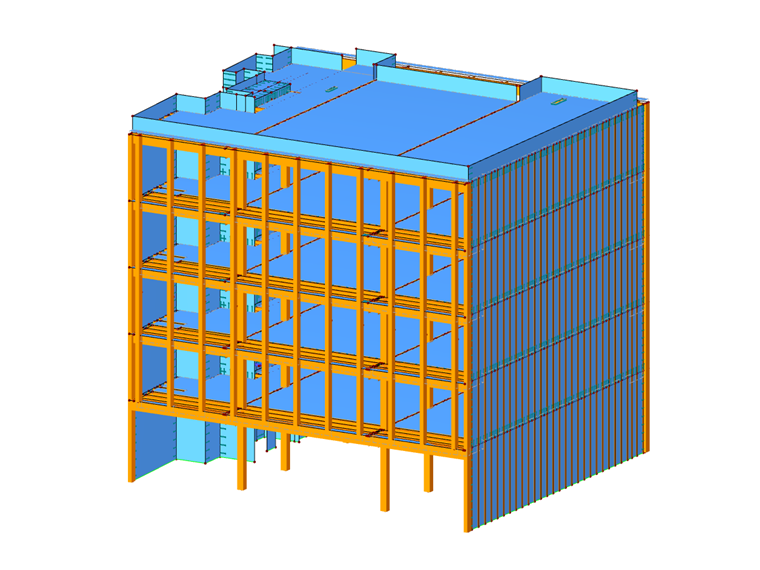

Modelo

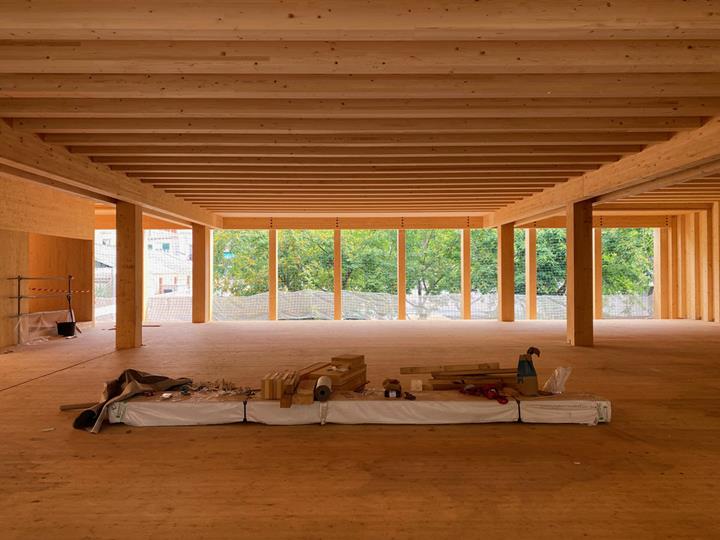

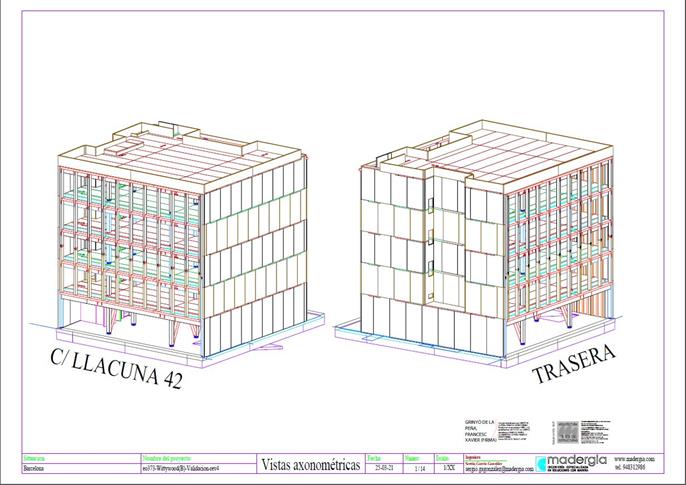

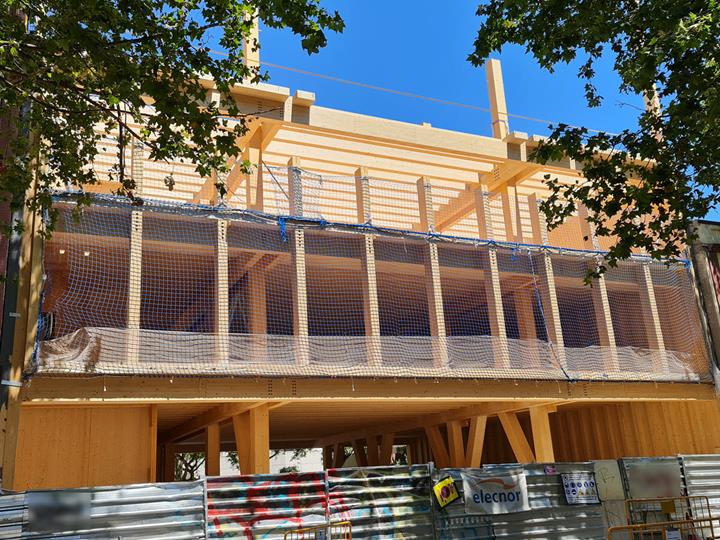

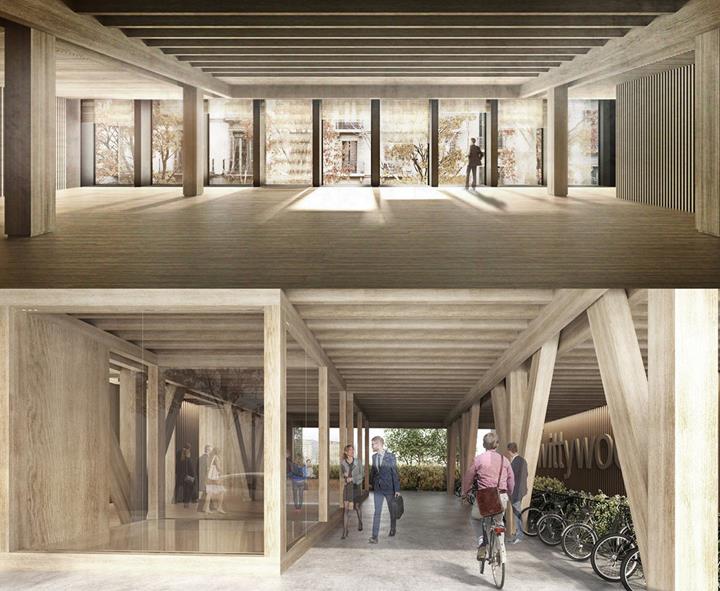

A estrutura acima do solo é composta por pilares de madeira laminada colada gl24h e núcleos de madeira laminada cruzada (CLT) com uma espessura de 120 mm. Os pisos são suportados por vigas duplas gl28h e são constituídos por placas de CLT pré-fabricadas com uma espessura de 120 mm com nervuras gl24h. A montagem da estrutura ficou a cargo da empresa de engenharia e construção em madeira Madergia, também cliente da Dlubal.
Para o cálculo e dimensionamento do edifício, foram consideradas as cargas de peso próprio, carga variável, vento e neve. As frequências naturais de toda a estrutura foram igualmente verificadas utilizando o módulo de análise dinâmica do RF-DYNAM Pro. Para o cálculo e dimensionamento das vigas e pilares de madeira, foi utilizado o módulo adicional RF-TIMBER Pro para realizar a verificação do estado limite último e da resistência ao fogo. Da mesma forma, para o cálculo e dimensionamento das placas de CLT, foi utilizado o módulo adicional RF-LAMINATE, no qual foram criadas até 9 configurações de placas.
