Wittywood, Spaniens erstes Bürogebäude aus Holz (Barcelona)

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

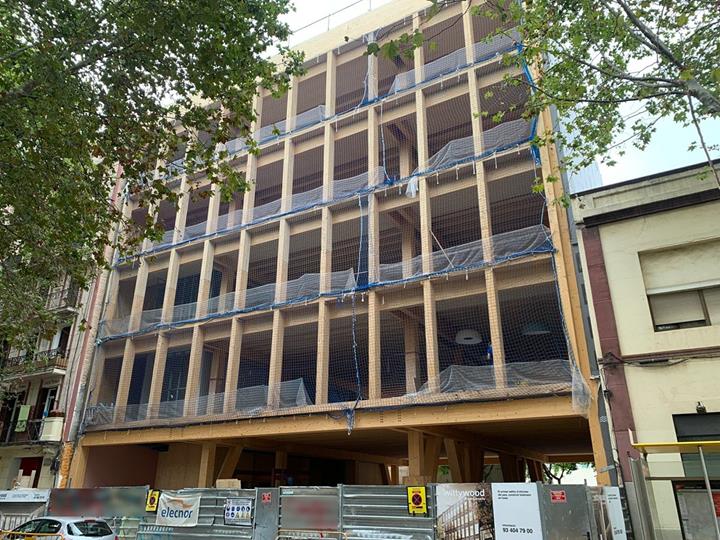

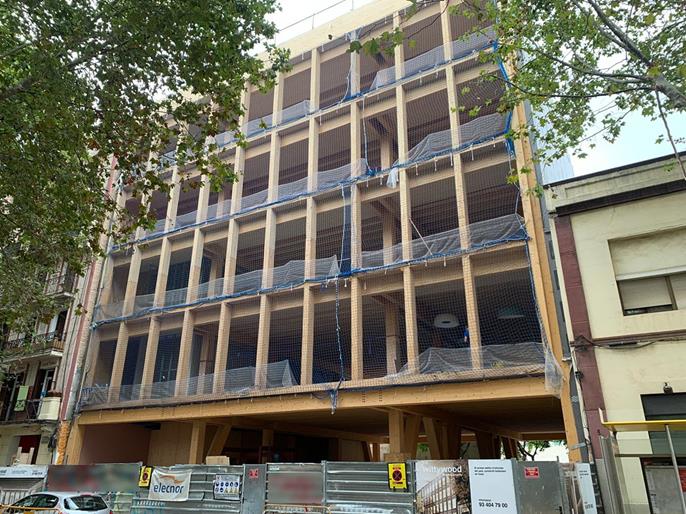

Der spanische Dlubal-Kunde Estudi M103, ein Architekturbüro für Statikberatung und Gutachtenerstellung, wurde mit der Tragwerksplanung des ersten vollständig aus Holz gebauten Bürogebäudes in Spanien beauftragt und hat dafür RFEM von Dlubal eingesetzt. Es handelt sich um ein Gebäude mit Erdgeschoss und 4 Stockwerken in der Calle Llacuna 42 in Barcelona. Durch die Nutzung neuer und nachhaltiger Baumaterialien verkürzen sich bei dieser Art von Gebäuden die Bauzeiten, und sogar die CO2-Emissionen werden in der Bauphase um 50% reduziert.

Architektonisches Konzept F. Xavier Grinyó de la Peña und Xavier Ballarín Rubio
Baumeister Betarq Group (Ramón Cisa i Sagalés)
betarq.com
Beratung Estudi M103 (Jorge Blasco Miguel und Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Bauausführung Elecnor
www.elecnor.com
Holzlieferant Stora Enso
www.storaenso.com

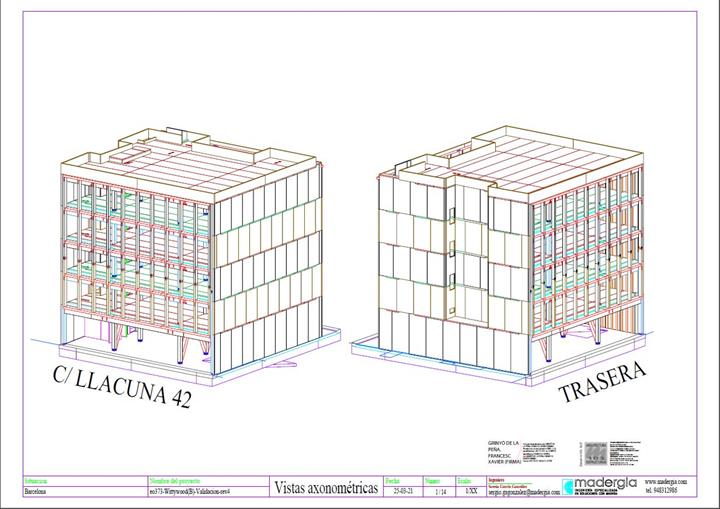

Montage Madergia
www.madergia.com
Bauherr Wittywood

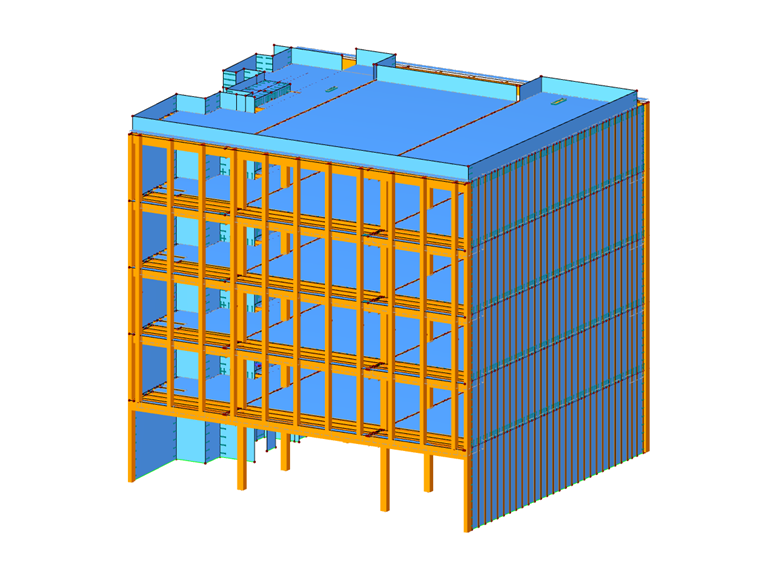

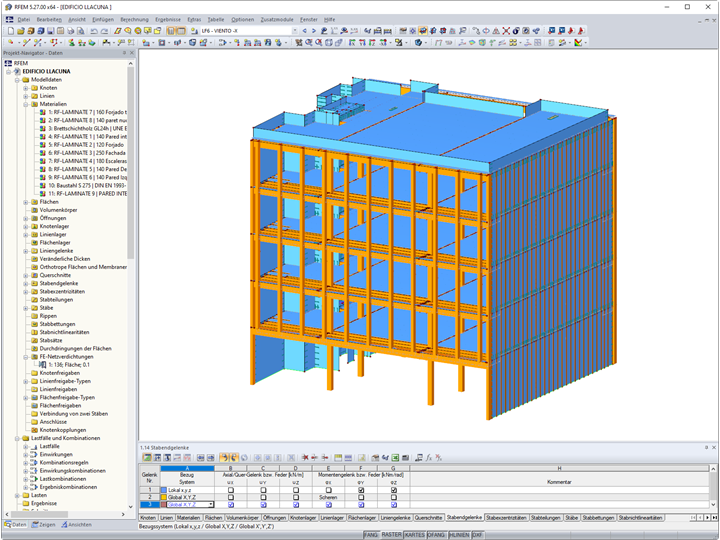

Modell

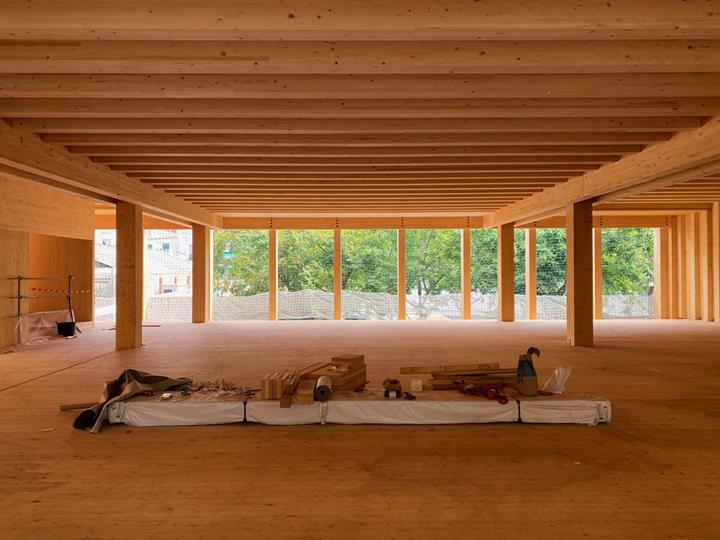

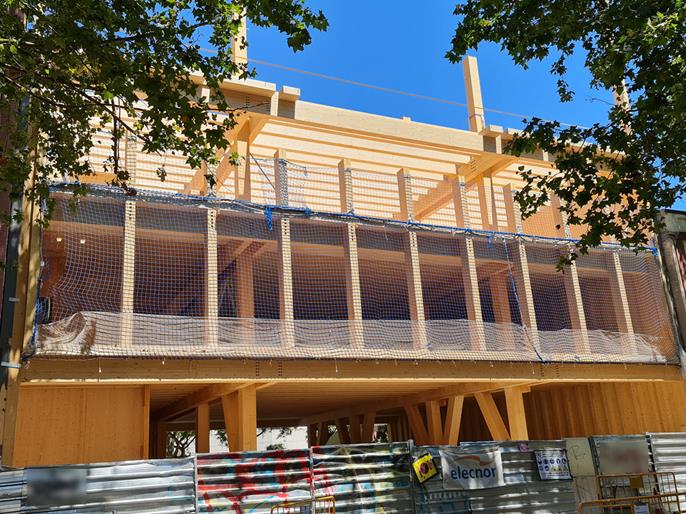

Die Konstruktion über dem Erdgeschoss besteht aus Brettschichtholzstützen GL24h und Brettsperrholzkernen (BSP) mit einer Dicke von 120 mm. Die Geschossdecken werden von Doppelträgern GL28h gestützt und bestehen aus vorgefertigten 120 mm dicken Brettsperrholzplatten mit Rippen GL24h. Das Holzbau- und Ingenieurbüro Madergia, auch ein spanischer Dlubal-Kunde, war für die Montage verantwortlich.

Für die Berechnung und Bemessung des Gebäudes wurden Belastungen aus Eigengewicht, Nutzlast, Wind und Schnee berücksichtigt. Sie untersuchten auch die Eigenfrequenzen der gesamten Struktur mit RF-DYNAM Pro zur dynamischen Analyse. Für die Berechnung und Bemessung der Holzträger und -stützen wurde mit dem Zusatzmodul RF-HOLZ Pro sowohl der Tragfähigkeits- als auch der Brandschutznachweis durchgeführt. Ebenso wurde für die Berechnung und Bemessung der Brettsperrholzplatten das Zusatzmodul RF-LAMINATE verwendet, mit dem bis zu 9 Plattenkonfigurationen erstellt worden sind.

Projekt-Standort

Calle Llacuna, 42
08005, Barcelona
Spanien

Schlüsselwörter

Gebäude Büros Brettsperrholz BSP Brettschichtholz Estudi M103 Madergia Elecnor
