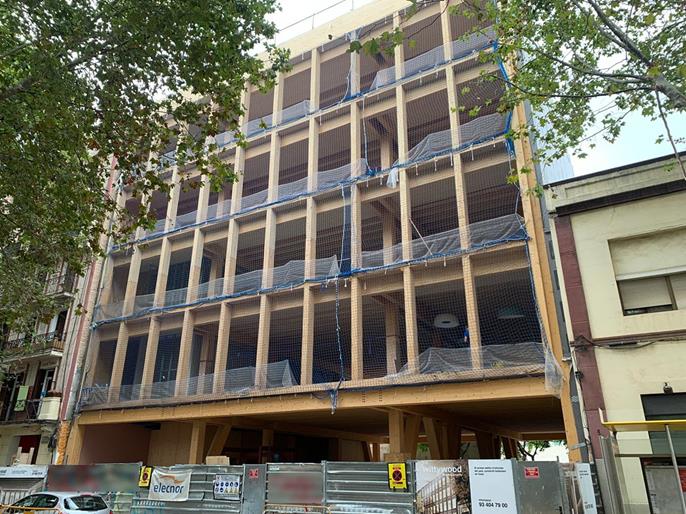

Wittywood, el primer edificio de oficinas de madera de España, Barcelona

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El estudio de arquitectura, consultoría de estructuras e informes Estudi M103, cliente de Dlubal, ha sido el encargado de realizar la consultoría de estructuras del primer edificio de oficinas construido totalmente en madera en España utilizando el software RFEM de Dlubal. Se trata de un edificio de oficinas de planta baja + 4 ubicado en la calle Llacuna 42 de Barcelona. Mediante este tipo de edificación se permiten acortar los plazos de construcción, con nuevos materiales sostenibles, y durante la construcción se reducen en un 50 % las emisiones de carbono.

Arquitectos F. Xavier Grinyó de la Peña y Xavier Ballarín Rubio
Aparejador Betarq Group (Ramón Cisa i Sagalés)
betarq.com
Consultor de estructuras Estudi M103 (Jorge Blasco Miguel y Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Constructora Elecnor
www.elecnor.com
Suministrador de madera Stora Enso
www.storaenso.com
Montador de estructura madera Madergia
www.madergia.com
Promotor Wittywood

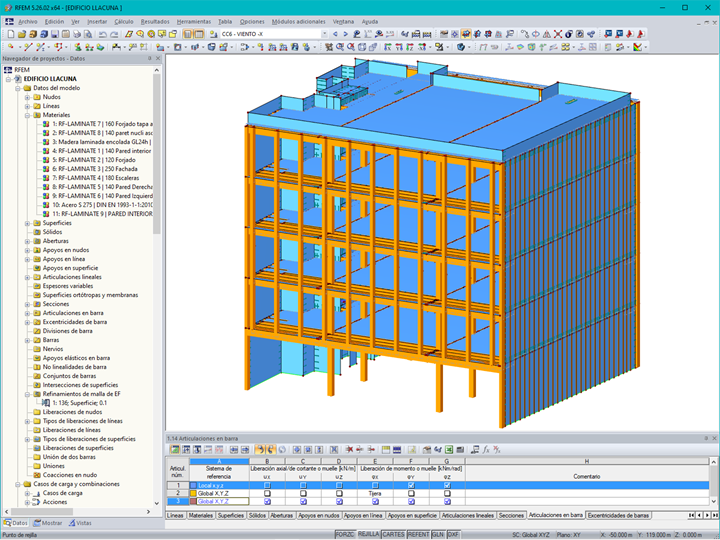

Modelo

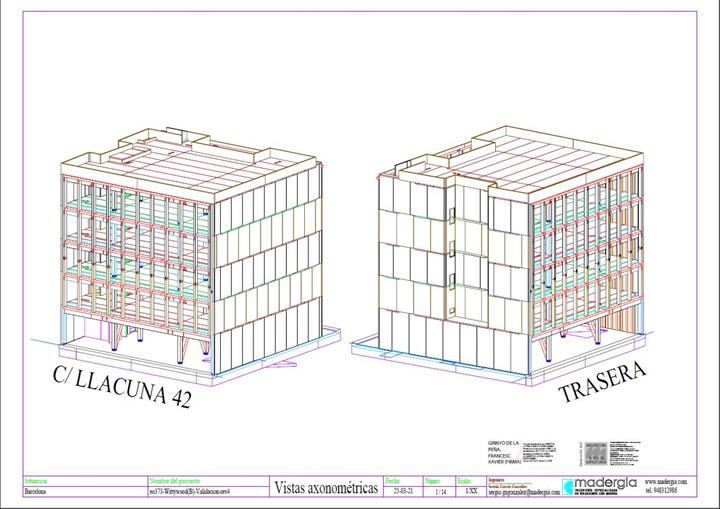

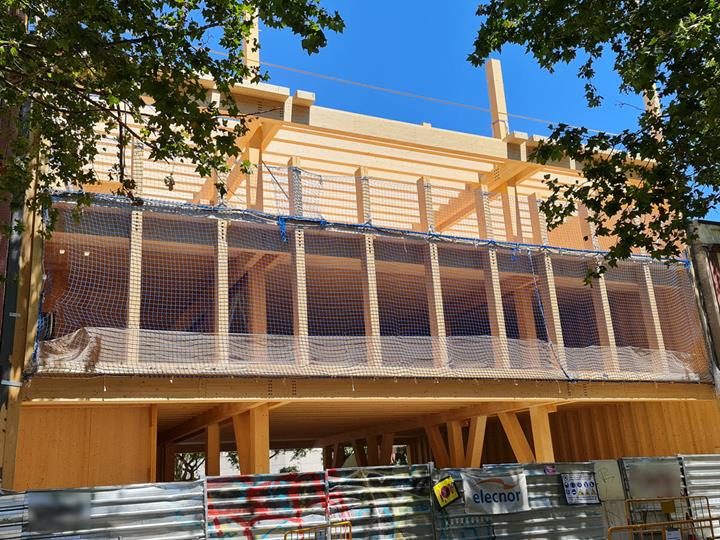

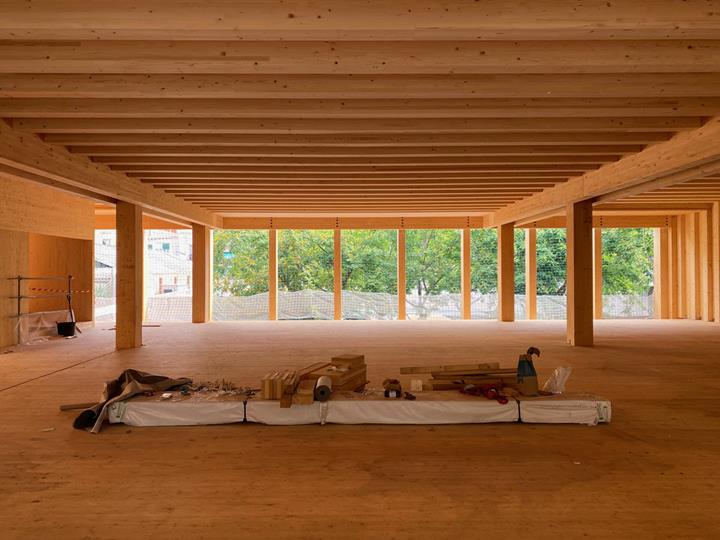

La estructura sobre rasante está compuesta por pilares de madera laminada gl24h y núcleos de CLT de espesor 120 mm. Los forjados se sostienen sobre vigas dobles gl28h y están formados por placas prefabricadas de CLT de 120 mm de espesor con nervios de gl24h. La empresa de ingeniería y construcción en madera Madergia, también cliente de Dlubal, fue la encargada del montaje de la estructura.

En el cálculo y dimensionamiento del edificio se consideraron las cargas del peso propio, sobrecarga de uso, viento y nieve. También comprobaron las frecuencias naturales de la estructura completa utilizando el pack de análisis dinámico RF-DYNAM Pro. Para el cálculo y dimensionamiento de las vigas y pilares de madera utilizaron el módulo adicional RF-TIMBER Pro, tanto para el ELU como para la resistencia al fuego. Asimismo, para el cálculo y dimensionado de los paneles de madera contralaminada (CLT), utilizaron el módulo adicional RF-LAMINATE, creando hasta 9 configuraciones de paneles.

Ubicación del proyecto

Calle Llacuna, 42
08005, Barcelona
España

Palabras clave

Edificios Oficinas Madera contralaminada CLT Madera laminada Estudi M103 Madergia Elecnor

  • Vistas 1904x
  • Actualizado 16. diciembre 2021
