Wittywood, pierwszy drewniany budynek biurowy w Hiszpanii (Barcelona)
Projekt klienta

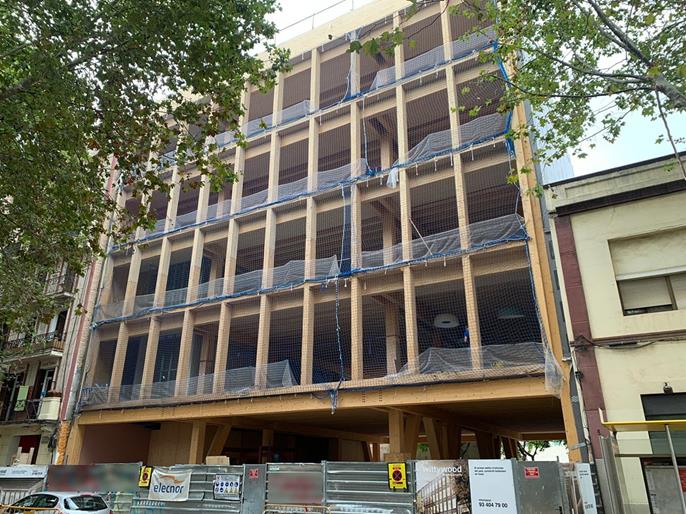

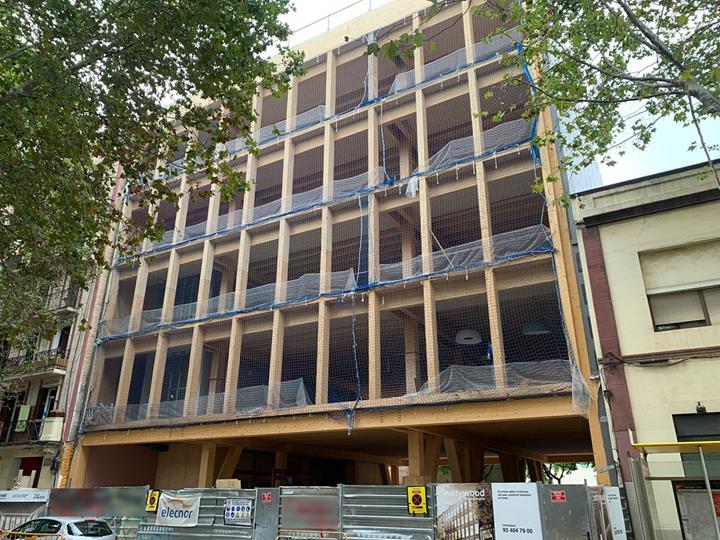

Klient Dlubal, firma Estudi M103, zajmująca się doradztwem konstrukcyjnym i sporządzaniem obliczeń, otrzymała zlecenie na przeprowadzenie konsultacji pierwszego w Hiszpanii budynku biurowego zbudowanego w całości z drewna, z wykorzystaniem oprogramowania RFEM firmy Dlubal. Jest to budynek biurowy z parterem i czterema piętrami powyżej, znajdujący się przy ulicy Calle Llacuna 42 w Barcelonie. W przypadku tego typu budynków czas budowy zostaje skrócony dzięki zastosowaniu nowych, zrównoważonych materiałów, a emisja dwutlenku węgla podczas budowy zostaje zredukowana nawet o 50%.
| Architekci | F. Xavier Grinyó de la Peña and Xavier Ballarín Rubio |
| Master Builder |
Grupa Betarq (Ramón Cisa i Sagalés) betarq.com |
| Doradztwo |
Estudi M103 (Jorge Blasco Miguel i Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Budowa |
Elecnor www.elecnor.com |
| Dostawca drewna |
Stora Enso www.storaenso.com |
| Montaż |
Madergia www.madergia.com |
| Promotor | Wittywood |
Model

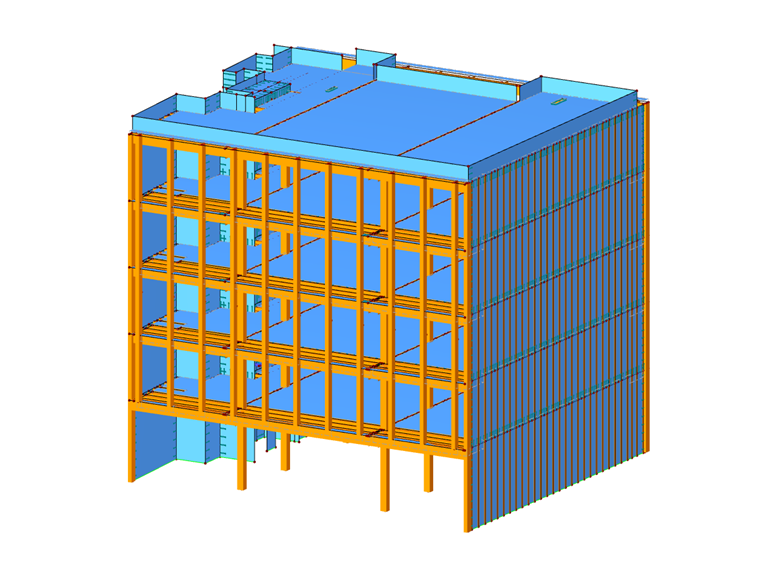

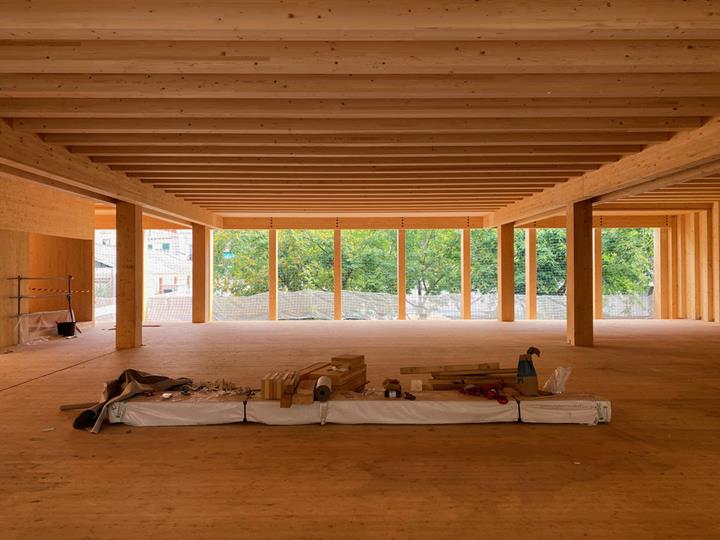

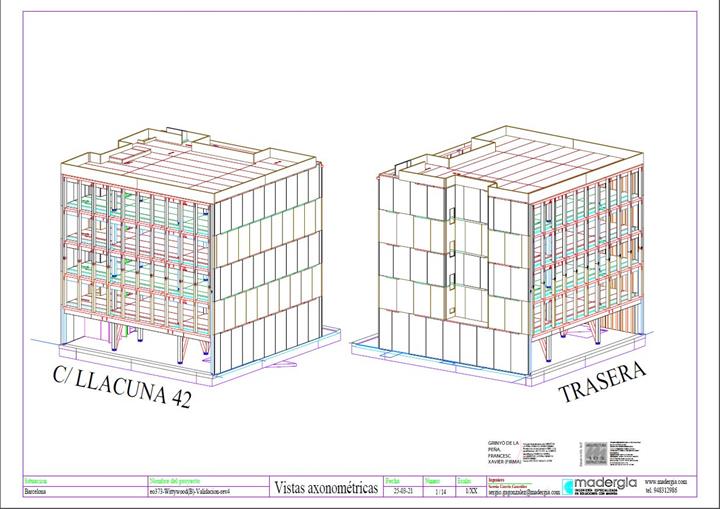

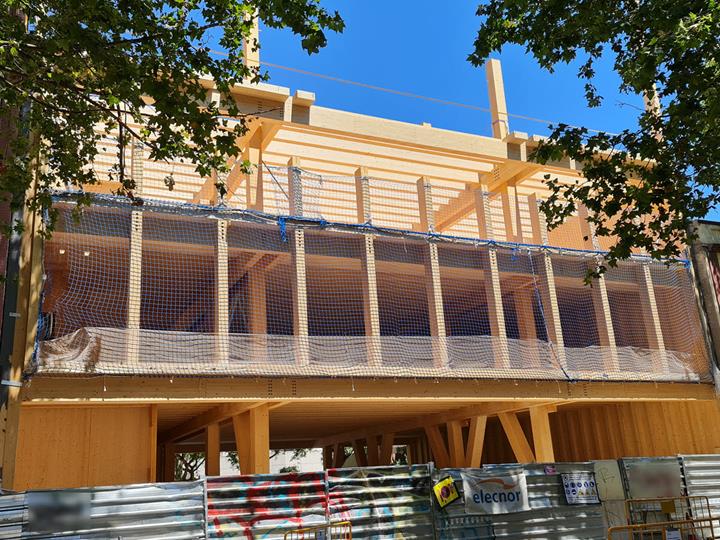

Konstrukcja nadziemna składa się ze słupów z drewna klejonego gl24h oraz rdzeni z drewna klejonego krzyżowo (CLT) o grubości 120 mm. Stropy są podparte na podwójnych belkach z drewna gl28h i składają się z prefabrykowanych paneli CLT o grubości 120 mm z żebrami z gl24h. Za montaż konstrukcji odpowiedzialna była firma Madergia, również klient firmy Dlubal.

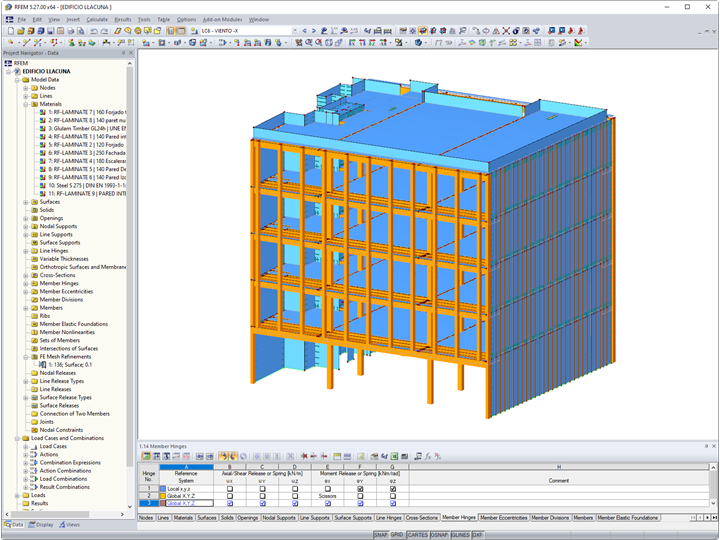

Podczas obliczeń i projektowania budynku uwzględniono obciążenie od ciężaru własnego, obciążenia zmienne, obciążenia wiatrem i śniegiem. Sprawdzono również częstotliwości drgań własnych całej konstrukcji za pomocą RF-DYNAM Pro do analizy dynamicznej. Do obliczeń i wymiarowania drewnianych belek i słupów wykorzystano moduł dodatkowy RF-TIMBER Pro, aby przeprowadzić zarówno obliczenia SGN, jak i odporności ogniowej. Podobnie do obliczeń i wymiarowania płyt CLT wykorzystano moduł dodatkowy RF-LAMINATE, w którym utworzono 9 różnych konfiguracji paneli zastosowanych w budynku.
