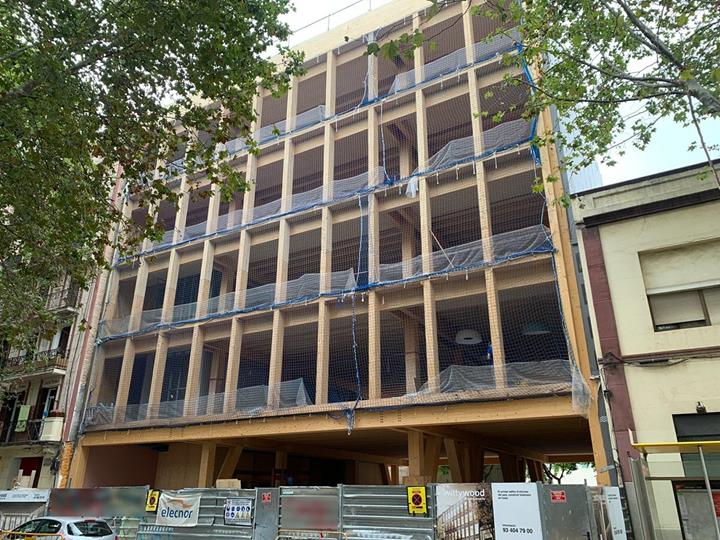

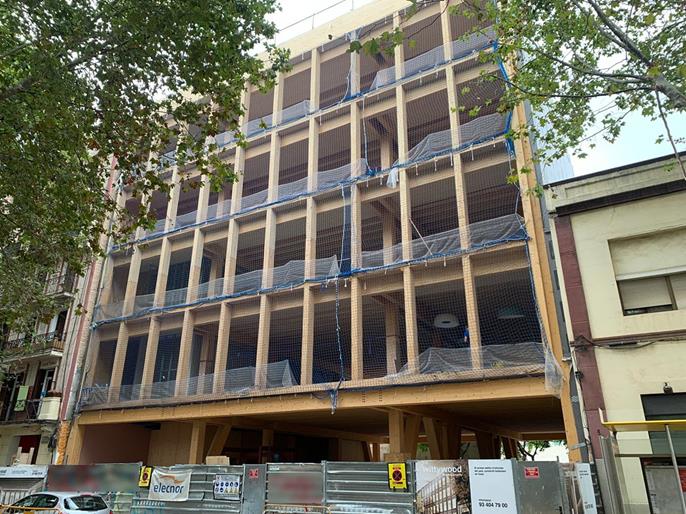

Wittywood, il primo edificio per uffici in legno della Spagna (Barcellona)

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Il cliente Dlubal Estudi M103, uno studio di architettura per la consulenza strutturale e le relazioni di calcolo, è stato incaricato di eseguire la consulenza strutturale del primo edificio per uffici costruito interamente in legno in Spagna, utilizzando il software RFEM di Dlubal. Si tratta di un edificio per uffici con un piano terra e 4 piani fuori terra, situato in Calle Llacuna 42 a Barcellona. Con questo tipo di edificio, i tempi di costruzione sono ridotti grazie all'uso di nuovi materiali sostenibili, e anche le emissioni di carbonio sono ridotte del 50% durante la costruzione.

Architetti F. Xavier Grinyó de la Peña e Xavier Ballarín Rubio
Capomastro Gruppo Betarq (Ramón Cisa i Sagalés)
betarq.com
Consulenza Estudi M103 (Jorge Blasco Miguel e Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Struttura Elecnor
www.elecnor.com
Fornitore di legno Stora Enso
www.storaenso.com

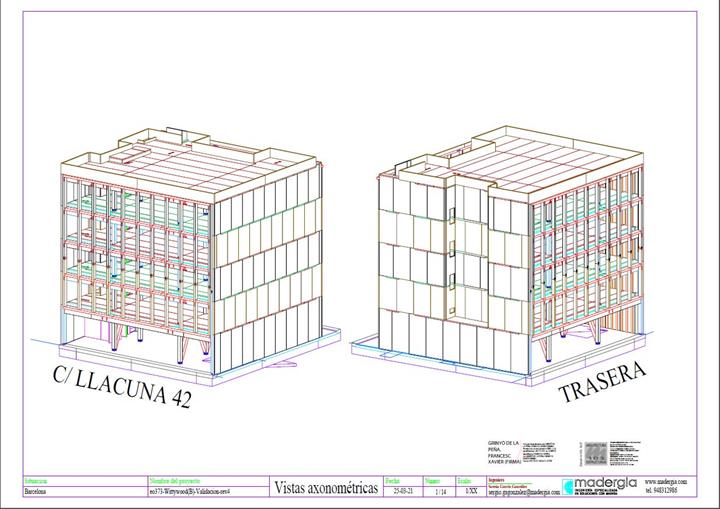

Montaggio Madergia
www.madergia.com
Promotore Wittywood

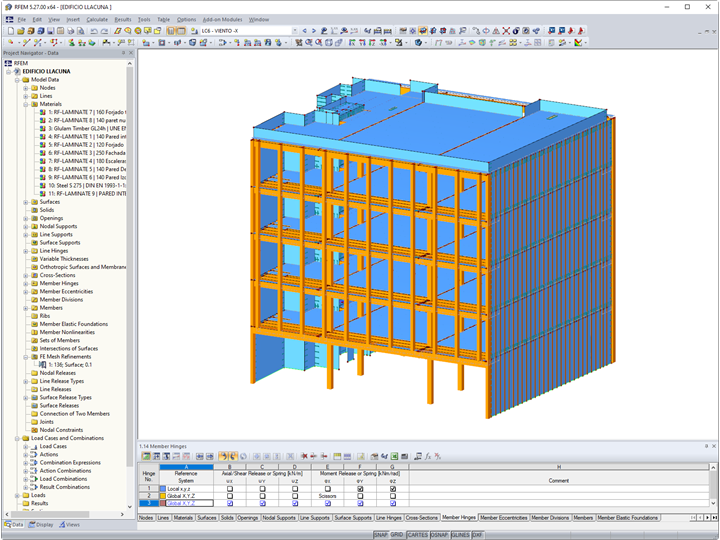

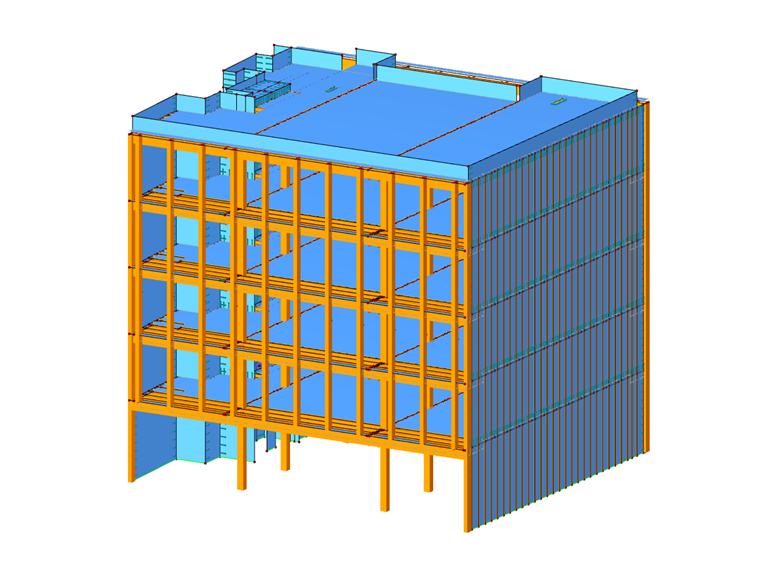

Modello

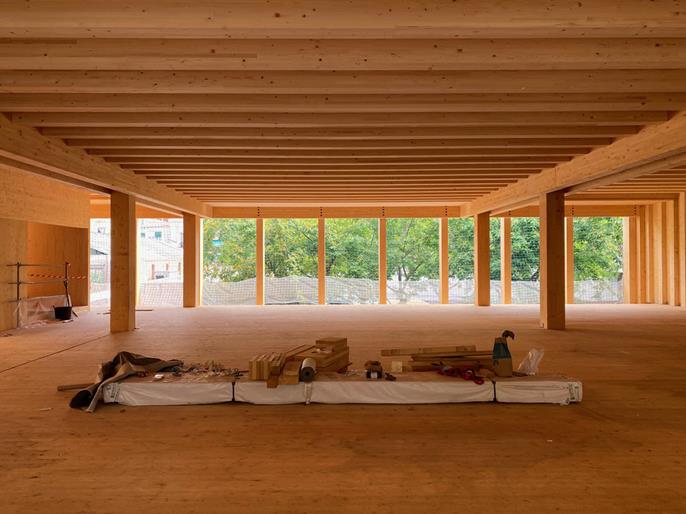

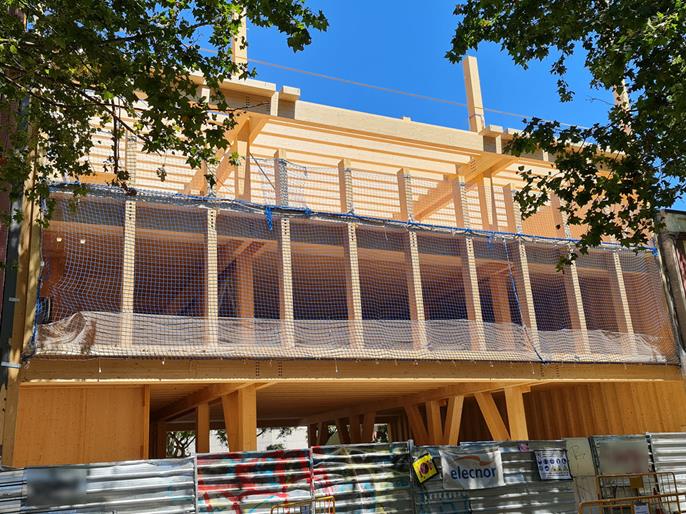

La struttura fuori terra è composta da colonne in legno lamellare gl24h e da anime in legno lamellare a strati incrociati (Xlam) dello spessore di 120 mm. I solai sono supportati da doppie travi gl28h e sono costituiti da pannelli prefabbricati XLAM di spessore 120 mm con nervature gl24h. La società di costruzioni e ingegneria in legno Madergia, anche lei cliente Dlubal, è stata responsabile del montaggio della struttura.

Per il calcolo e la progettazione dell'edificio, è stato considerato il carico da peso proprio, carico variabile, vento e neve. Hanno anche controllato le frequenze naturali dell'intera struttura utilizzando RF-DYNAM Pro per l'analisi dinamica. Per il calcolo e la progettazione delle travi e dei pilastri in legno, hanno utilizzato il modulo aggiuntivo RF-TIMBER Pro per eseguire sia il progetto SLU che la verifica della resistenza al fuoco. Allo stesso modo, per il calcolo e la progettazione dei pannelli Xlam, è stato utilizzato il modulo aggiuntivo RF-LAMINATE, creando fino a 9 configurazioni di pannelli.

Posizione del progetto

Calle Llacuna, 42
08005, Barcellona
Spagna

Parole chiave

Edifici e fabbricati Uffici Legno a strati incrociati XLAM Legno lamellare Estudi M103 Madergia Elecnor
