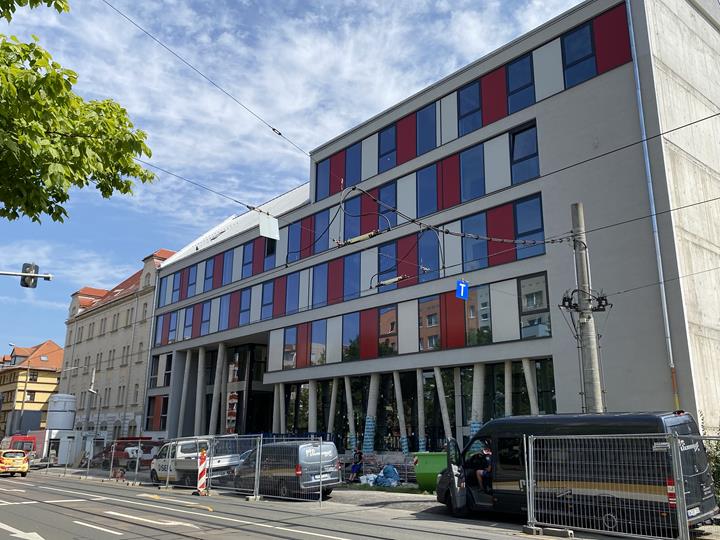

Здание школы в кампусе Лоренцо в Лейпциге, Германия
Проект заказчика
Семиэтажное здание общей площадью 5 300 м² используется как профессионально-техническое училище. Размеры (длина х ширина х высота) составляют приблизительно 46,0 м х 20,0 м х 21,8 м.
| Инвестор, дизайнер |
basis|d GmbH Wehlener Straße 31 01279 Дрезден, Германия www.basisd.de |
| Расчет конструкций |
Eggers Tragwerksplanung GmbH Scheunenhofstraße 2 01097 Дрезден, Германия www.eggers-tragwerksplanung.de |
Параметры модели
Модель
Здание было построено как монолитная конструкция. Оболочка здания и основные несущие элементы (фундаментная плита, плиты перекрытий, стены, колонны, балки перекрытий и т.д.) выполнены из железобетона, их бетонирование было выполнено на стройплощадке. Конструкция кровли была спроектирована как решётчатая.

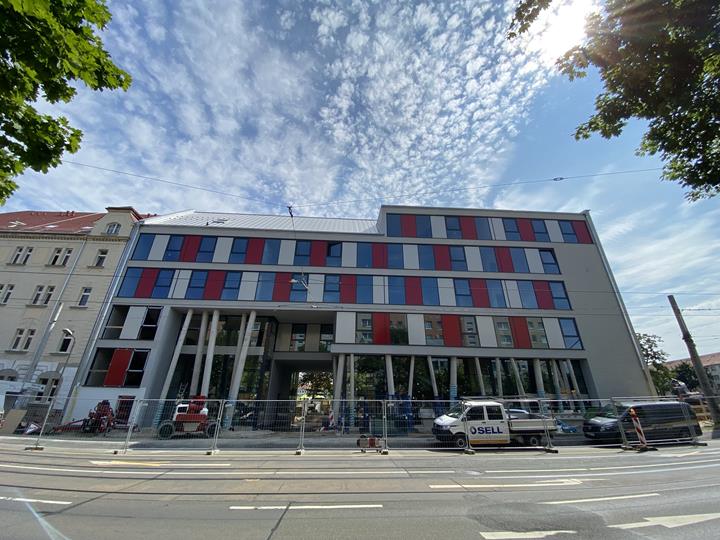

Фасад здания над цокольным этажом смещен внутрь, в результате чего его площадь составляет приблизительно 46,0 х 17,2 м. Первый и второй этажи и третий этажи имеют различную неправильную планировку и не имеют непрерывной несущей конструкции. Четвёртый и пятый этажи имеют регулярную планировку; фасад шестого этажа имеет еще одно смещение, выполненное в виде террасы.
Конструкция и расчет

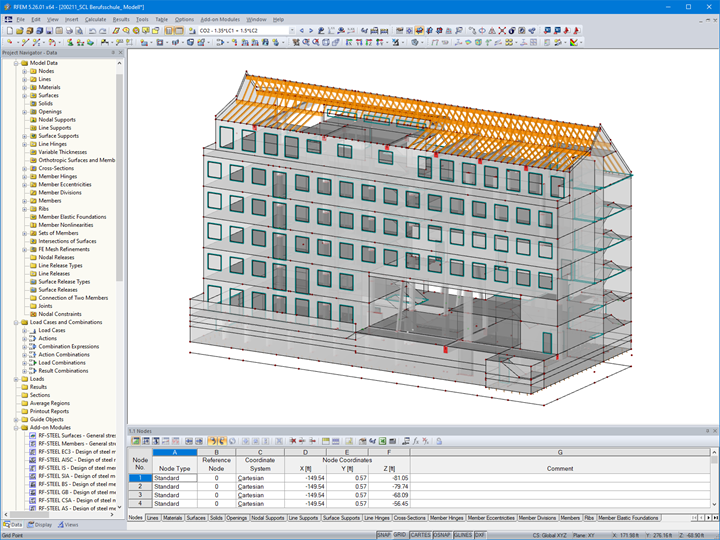

Расчет конструкций был выполнен с помощью 3D модели в программе RFEM, так как эта программа дала наилучшие результаты для сложной конструкции здания, включая наклонные колонны, нерегулярные планы этажей и множественные смещения фасада.
Большие пролеты плит и пятиэтажный фасад, с опорами на наклонные колонны неправильной формы, представляли собой наибольшую трудность в данном проекте. Нагрузки частично передавались вверх на два этажа с помощью растянутых элементов, так как прямая передача нагрузки на конструктивные элементы, расположенные ниже, была невозможна. Деревянная конструкция кровля была смоделирована для определения нагрузки на монолитную железобетонную конструкцию.
Расположение проекта
Riebeckstraße 37-41Ключевые слова
Учебное заведение Железобетон Железобетонные конструкции
