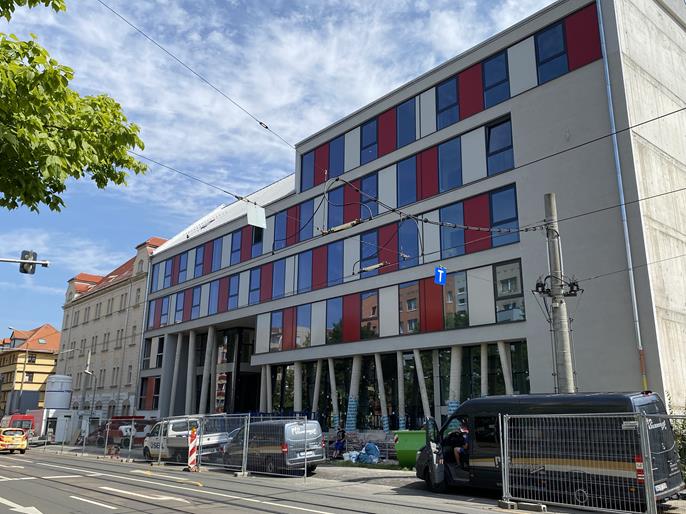

Edifício escolar Campus Lorenzo em Leipzig, Alemanha
Projeto de cliente da Dlubal

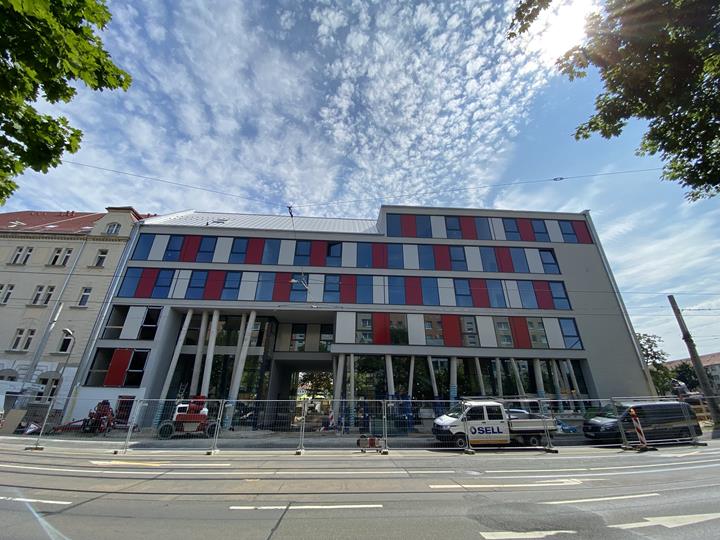

O edifício de sete pisos, com 5300 m² de área útil, é utilizado como escola profissional. As dimensões (comprimento x largura x altura) são de aproximadamente 46,0 m x 20,0 m x 21,8 m.
| Cliente, projetista |
basis|d GmbH Wehlener Straße 31 01279 Dresden, Alemanha www.basisd.de |
| Planeamento estrutural |
Eggers Tragwerksplanung GmbH Scheunenhofstraße 2 01097 Dresden, Alemanha www.eggers-tragwerksplanung.de |
Parâmetros do modelo
Modelo
O edifício foi construído como uma estruturas de betão armado. A envolvente do edifício e os elementos portantes principais (lajes de piso, tetos, paredes, pilares, vigas de pavimento etc.) são de betão armado segundo o método de aplicação de betão vazado in situ. A estrutura da cobertura foi dimensionada como uma cobertura de madres.
A fachada do edifício acima do rés do chão tem um desvio para dentro, resultando numa área de construção de aproximadamente 46,0 x 17,2 m. Tanto o rés do chão como o primeiro e segundo pisos, têm diferentes plantas irregulares e nenhuma estrutura de apoio contínua. O terceiro e quarto pisos têm plantas regulares e a fachada do quinto piso apresenta outro desvio, tendo sido construído como um piso recuado tipo penthouse.
Estrutura e dimensionamento

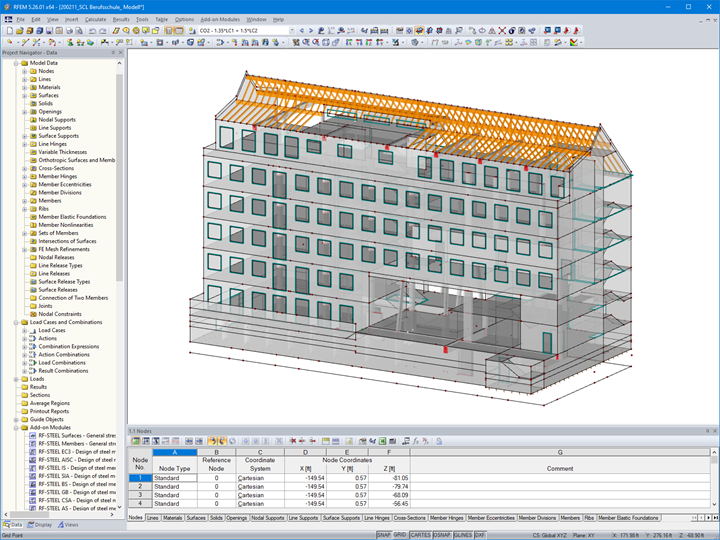

O cálculo estrutural foi realizado com recurso a um modelo 3D no RFEM, uma vez que este programa proporcionou os melhores resultados para a estrutura complexa do edifício, incluindo os pilares inclinados, as plantas irregulares e os vários desvios da fachada.
Os grandes vãos da laje e a fachada de cinco andares, que é suportada por pilares irregulares e inclinados, representaram os maiores desafios deste projeto. As cargas foram transportadas parcialmente para cima ao longo de dois pisos através de elementos de tração, uma vez que era impossível uma transferência de carga direta para os componentes estruturais inferiores. A estrutura da cobertura em madeira foi modelada para determinar a carga da estrutura maciça.
Local do projeto
Riebeckstraße 37-41Palavras-chave
Escola Betão armado Estrutura de betão armado
