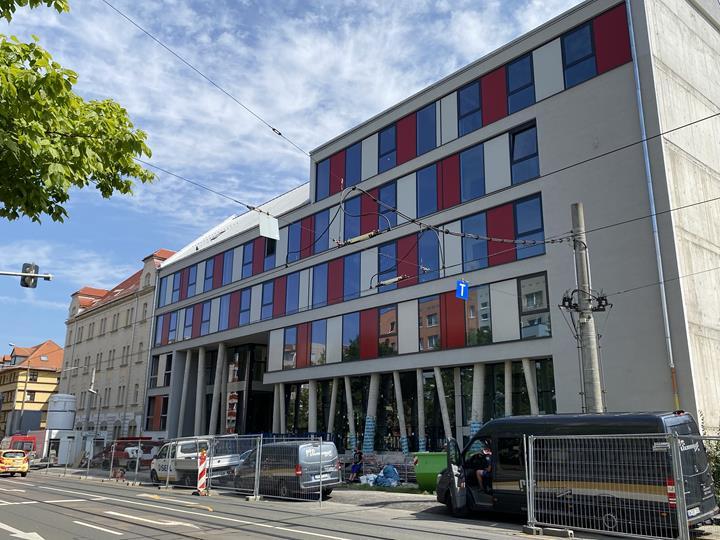

Budova školy Campus Lorenzo v Lipsku, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Sedmipodlažní budova s 5300 m² užitné plochy slouží jako odborné učiliště. Její rozměry dosahují na délku x šířku x výšku asi 46,0 m x 20,0 m x 21,8 m.

Investor, autor návrhu basis|d GmbH
Wehlener Straße 31
01279 Drážďany, Německo
www.basisd.de
Statický výpočet Eggers Tragwerksplanung GmbH
Scheunenhofstraße 2
01097 Drážďany, Německo
www.eggers-tragwerksplanung.de

Parametry modelu

Model

Budova byla postavena jako železobetonová konstrukce. Plášť budovy, respektive hlavní nosné prvky (podlahová deska, stropy, stěny, sloupy, průvlaky atd.) jsou ze železobetonu a byly betonovány na místě. Konstrukce střechy byla navržena jako vaznicová.

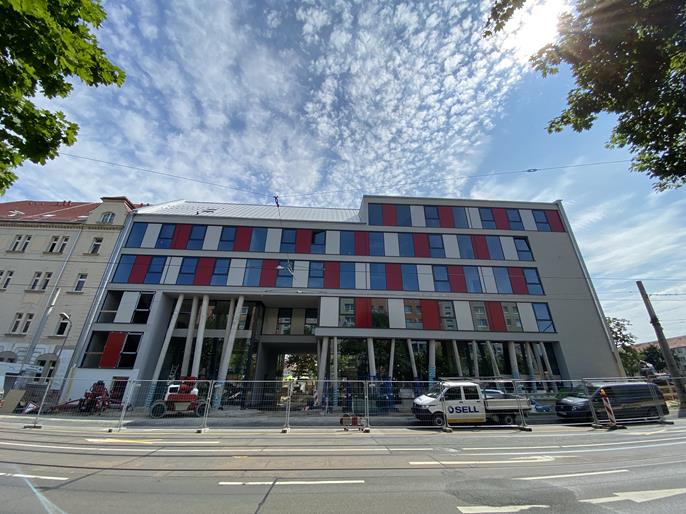

Fasáda budovy uskakuje od přízemí směrem dovnitř a půdorysná plocha pak činí asi 46,0 x 17,2 m. Přízemí, 1. a 2. nadzemní podlaží mají rozdílné nepravidelné půdorysy a nemají žádnou průběžnou nosnou konstrukci. 3. a 4. nadzemní podlaží mají pravidelné půdorysy, fasáda 5. nadzemního podlaží odskakuje terasovitě zpět.

Konstrukce a posouzení

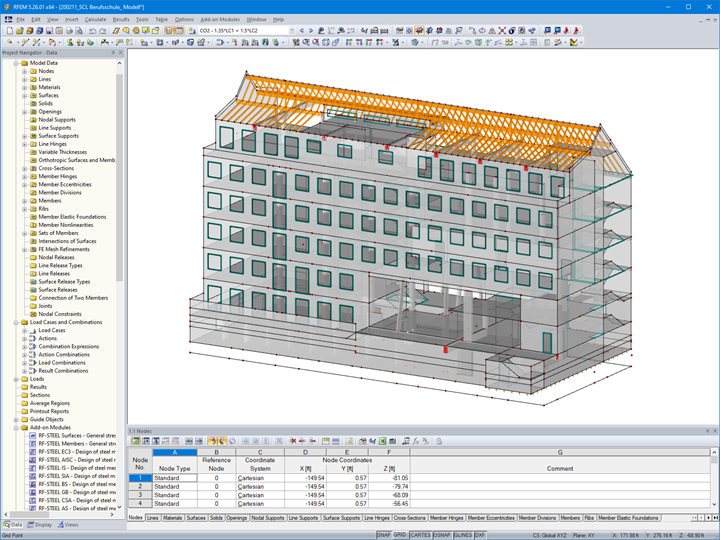

Statický výpočet byl proveden v programu RFEM na 3D modelu, protože na komplexní konstrukci budovy s šikmými sloupy, nepravidelnými půdorysy a několika odskoky fasády byly dosaženy nejlepší výsledky.

Velká rozpětí desek a 5podlažní fasáda, kdy přenos sil zajišťují nepravidelné, šikmé sloupy, byly největší výzvou tohoto projektu. Zatížení byla částečně vedena tahovými prvky nahoru přes dvě podlaží, protože přímý přenos zatížení na níže položené konstrukční prvky nebyl možný. Dřevěná střešní konstrukce byla modelována pro stanovení zatížení pro železobetonovou konstrukci.

Umístění projektu

Riebeckstraße 37-41
04317 Lipsko
Německo

Klíčová slova

Škola Železobeton Železobetonové konstrukce
