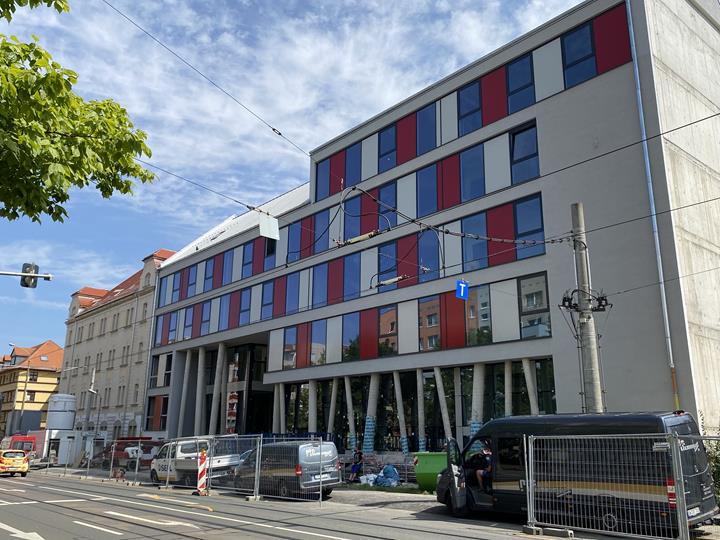

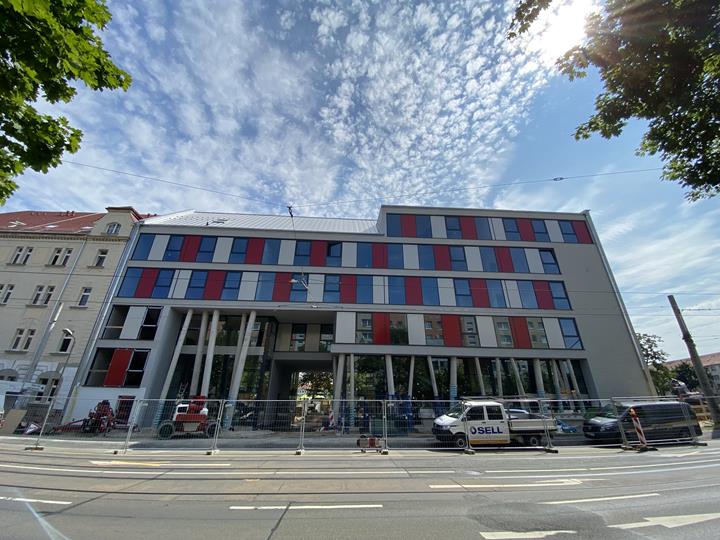

德国莱比锡 Campus Lorenzo 教学楼

该教学楼为七层建筑,建筑面积为 5300 平方米, 长宽高分别约为 46 米、20 米和 21.8 米。

该建筑为钢筋混凝土结构。 建筑的外围结构和主要支承构件(基础底板、天花板、墙体、柱子、楼板梁等)采用现浇钢筋混凝土施工技术。 屋面结构采用檩屋顶。

外立面从一层开始向内凹进,建筑长度保持不变,宽度缩为 17.2 米。 一层、二层 和三层 的平面布局不同且不规则,没有连续的支承结构。 四层 和五层 的平面布局规则。 六层外立面再次向内凹进。

结构与结构设计

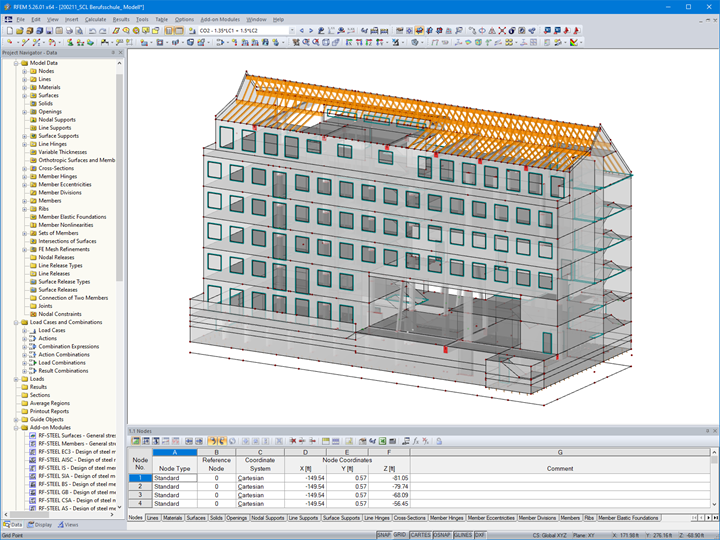

该建筑结构复杂,包括倾斜的柱子,不规则的平面布局,以及多处凹进的外立面。为了得到最好的解决方案,工程师们选择了 RFEM 进行 3D 建模和结构分析。

该项目有很多具有挑战性的问题,包括大跨度楼板、凹进式外立面和不规则的斜柱。 因为荷载不能直接传递到下面的结构构件中,所以部分荷载通过受拉构件向上传递到两层楼上。 此外,为了确定下部混凝土结构所受荷载,还对木结构屋顶进行了建模。

位置 Riebeckstraße 37-41
04317 Leipzig, Germany
Germany
投资和设计 basis|d GmbH
Wehlener Straße 31
01279 Dresden, Germany
www.basisd.de
结构设计 Eggers Tragwerksplanung GmbH
Scheunenhofstraße 2
01097 Dresden, Germany
www.eggers-tragwerksplanung.de


项目说明

模型数据

节点数目: 1777
线的数目 2113
杆件数目: 560
面的数目: 203
荷载工况数目 20
荷载组合数目 149
结果组合数目 5
总重量 8234,779 t
翘曲区域尺寸 45.605 x 22.341 x 29.585 m
软件版本 5.26.01
