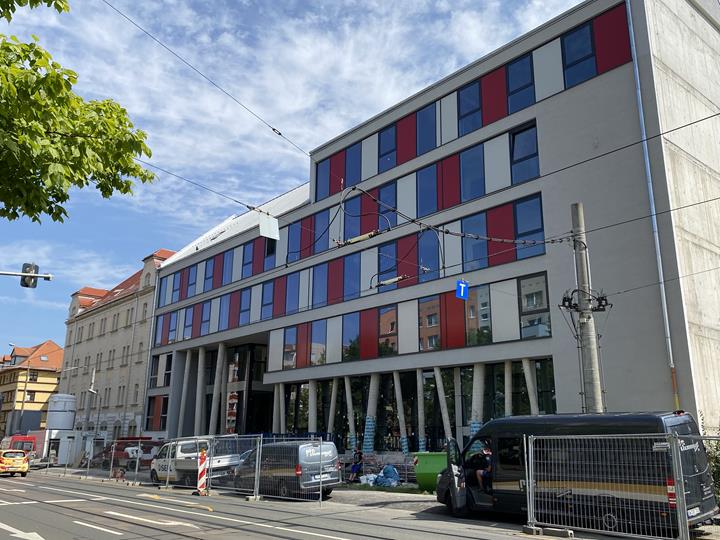

Schulgebäude Campus Lorenzo in Leipzig

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Das 7-geschossige Gebäude mit 5300 m² Nutzfläche wird als Berufsschule genutzt. Die Abmessungen betragen Länge x Breite x Höhe ca. 46,0 m x 20,0 m x 21,8 m.

Bauherr, Entwurfsverfasser basis|d GmbH
Wehlener Straße 31
01279 Dresden
www.basisd.de
Tragwerksplanung Eggers Tragwerksplanung GmbH
Scheunenhofstraße 2
01097 Dresden
www.eggers-tragwerksplanung.de

Modell-Parameter

Modell

Das Gebäude wurde als Massivbau errichtet. Die Gebäudehülle bzw. die Haupttragelemente (Bodenplatte, Decken, Wände, Stützen, Unterzüge, etc..) bestehen aus Stahlbeton in Ortbetonbauweise. Die Dachkonstruktion wurde als Pfettendach realisiert.

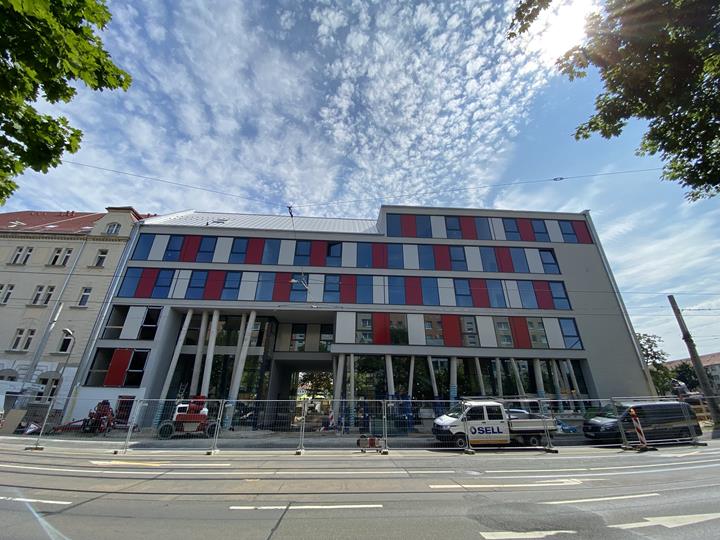

Die Fassade des Gebäudes verspringt ab dem EG nach innen auf einer Grundfläche von ca. 46,0 x 17,2 m. Das EG, 1. und 2. OG haben unterschiedliche unregelmäßige Grundrisse und keine durchgängige Tragkonstruktion. Das 3. und 4. OG haben regelmäßige Grundrisse, die Fassade des 5. OG springt als Staffelgeschoss zurück.

Konstruktion und Bemessung

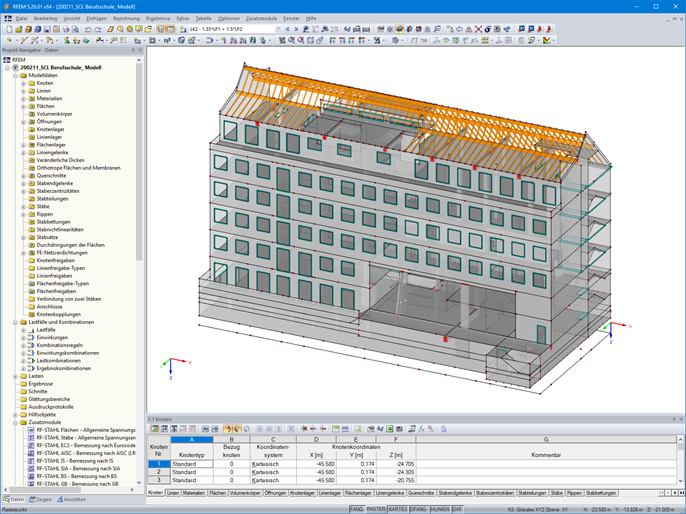

Die statische Berechnung wurde mit RFEM als 3D-Modell durchgeführt, da die komplexe Gebäudestruktur mit den windschiefen Stützen, unregelmäßigen Grundrissen und den mehrfachen Versätzen der Fassade die besten Ergebnisse lieferte.

Die großen Deckenspannweiten und die 5-geschossige Fassade, die über unregelmäßige, windschiefe Stützen abgefangen wird, waren die größten Herausforderungen bei diesem Projekt. Lasten wurden teilweise über Zugelemente über zwei Geschosse nach oben geführt, da ein direkter Lastabtrag in darunterliegende Bauteile nicht möglich war. Die hölzerne Dachkonstruktion wurde modelliert, um die Belastung für die Massivkonstruktion zu ermitteln.

Projekt-Standort

Riebeckstraße 37-41
04317 Leipzig
Deutschland

Schlüsselwörter

Schule Stahlbeton Massivbau
