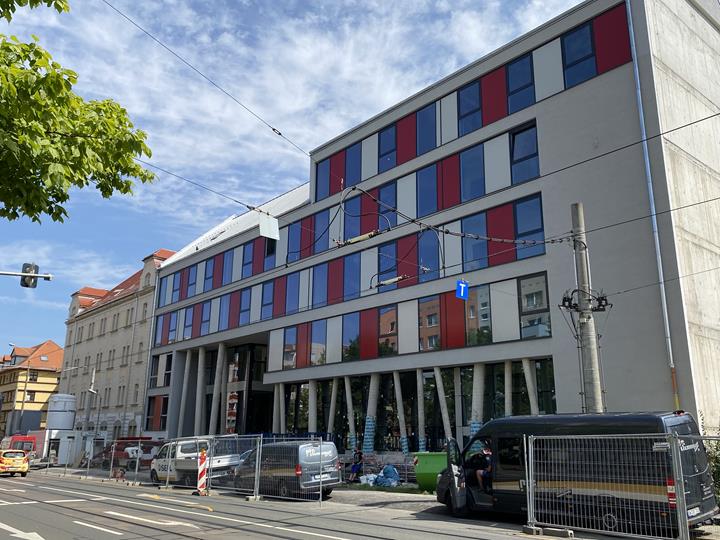

Bâtiment scolaire du Campus Lorenzo à Leipzig
Projet Client

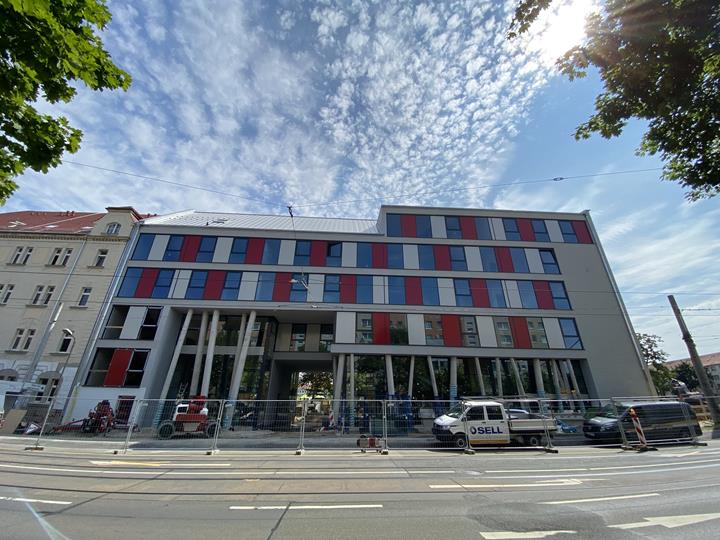

Ce bâtiment de 7 étages d'une superficie de 5300 m² fait office d'établissement professionnel. Ses dimensions sont la longueur x la largeur x la hauteur d'environ 46,0 m x 20,0 m x 21,8 m.
| Client, concepteur |
basis|d GmbH Wehlener Straße 31 01279 Dresden, Allemagne www.basisd.de |
| Calcul de structure |
Eggers Tragwerksplanung GmbH Rue Scheunenhof 2 01097 Dresde, Allemagne www.eggers-tragwerksplanung.de |
Données du modèle
Modèle
Le bâtiment a été construit comme une structure solide. Les principaux éléments porteurs matérialisant l'enveloppe du bâtiment (dalle de plancher, plafonds, murs, poteaux, poutres en aval, etc.) sont en béton armé selon la méthode de construction béton In-Situ. La structure de la toiture a été conçue comme une toiture à pannes.
La façade du bâtiment est orientée vers l'intérieur à partir du rez-de-chaussée sur une surface de base d'environ. 46,0 x 17,2 m. Le rez-de-chaussée, le 1er et 2e étage ainsi que les étages supérieurs comportent des plans surfaciques irréguliers sans aucune structure porteuse continue. Le 3e et 4e étage ainsi que les planchers sont considérés comme réguliers, et la façade du dernière étage reprend sa forme d'étage superposé.
Structure et calcul

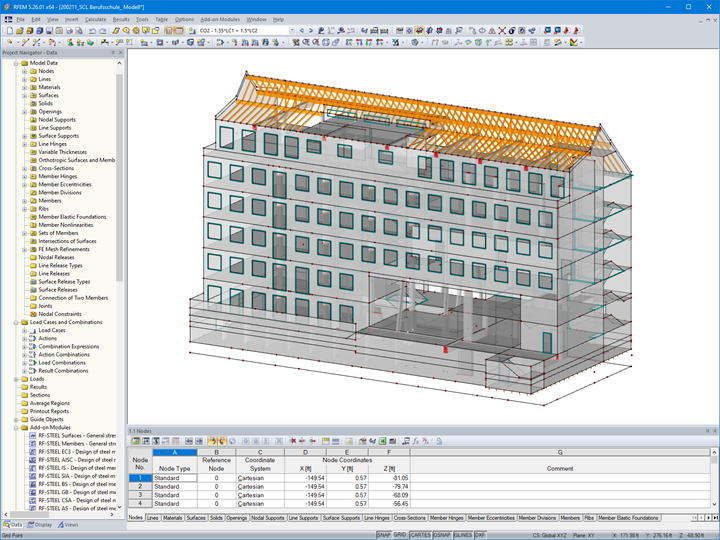

Le calcul de la structure a été effectué avec le logiciel RFEM en tant que modèle 3D. Cette option permettant des résultats optimaux est justifiée de par la structure complexe du bâtiment avec ses poteaux inclinés, ses plans au sol irréguliers et les multiples décalages de la façade.
Les grandes travées de dalle ainsi que la façade s'élevant sur 5 étages, supportée par des poteaux irréguliers et inclinés, constituaient les plus grands défis de ce projet. Les charges ont été partiellement transportées vers le haut à l'aide d'éléments de traction sur deux étages car un transfert de charge direct vers les composants structuraux situés en dessous n'était pas possible. La structure de la toiture en bois a été modélisée afin de déterminer la sollicitation de la structure solide.
Adresse du projet
Riebeckstrasse 37-41Mots-clés
Établissement scolaire Béton armé Exécution de la structure en béton armé
