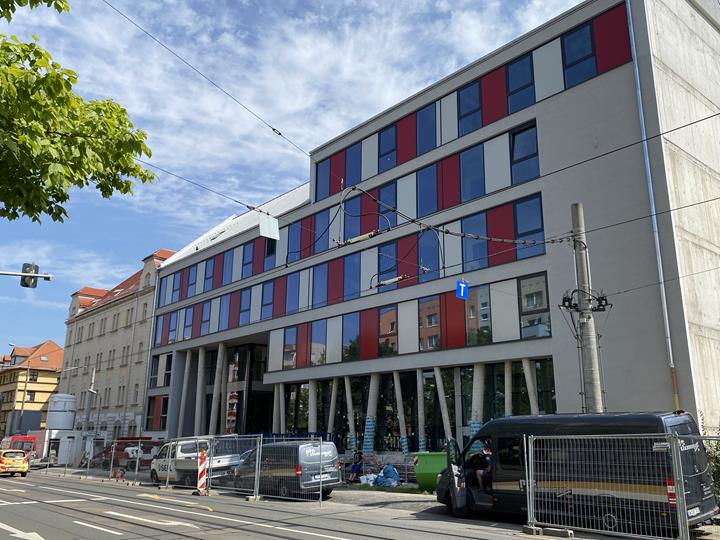

Budynek szkoły na kampusie Lorenzo w Lipsku, Niemcy
Projekt klienta
W 7-kondygnacyjnym budynku o powierzchni 5300 m² mieści się szkoła zawodowa. Wymiary budynku wynoszą w przybliżeniu: dł. 46,0 m x szer. 20,0 m x wys. 21,8 m.
| Klient, Projektant |
basis|d GmbH Wehlener Straße 31 01279 Dresden, Germany www.basisd.de |
| Obliczenia konstrukcyjne |
Eggers Tragwerksplanung GmbH Scheunenhofstraße 2 01097 Drezno, Niemcy www.eggers-tragwerksplanung.de |
Parametry modelu
Model
Budynek został zbudowany jako solidna konstrukcja betonowa. Przegroda budynku i główne elementy nośne (płyta stropowa, stropy, ściany, słupy, podciągi itp.) zostały wykonane z betonu zbrojonego jako monolityczne. Konstrukcja dachu została zaprojektowana jako drewniany dach płatwiowy.

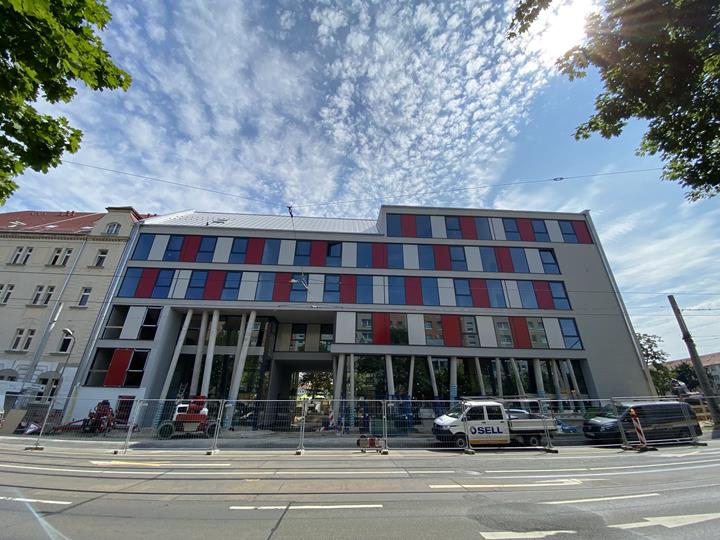

Na parterze fasada budynku jest wsunięta do wewnątrz, dzięki czemu powstała nisza o powierzchni ok. 46,0 x 17,2 m. Kształt parteru, 1. i 2. piętra jest nieregularny, a kondygnacje te nie mają ciągłej konstrukcji nośnej. Rzut 3. 4. piętra jest regularny, natomiast fasada na poziomie 5. piętra jest ponownie przesunięta.
Konstrukcja i obliczenia statyczne

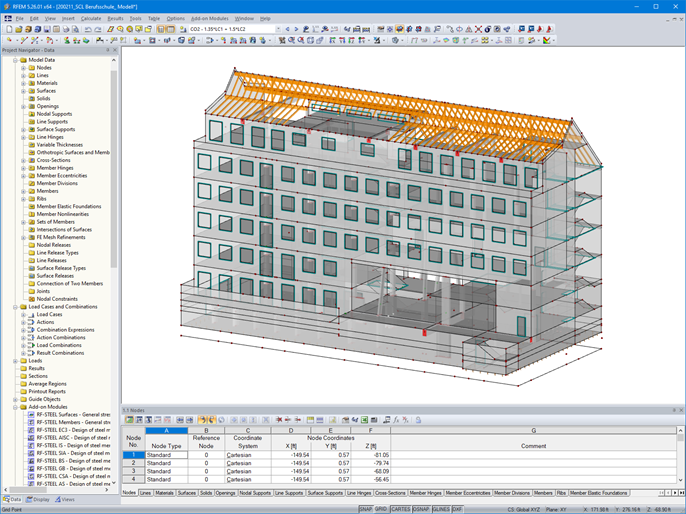

Analiza statyczno -wytrzymałościowa została przeprowadzona za pomocą programu RFEM na modelu 3D, ponieważ model ten dał najbardziej wiarygodne wyniki w przypadku złożonej konstrukcji ze skośnymi słupami, nieregularnymi rzutami kondygnacji i wielokrotnymi przesunięciami w linii elewacji.
Największym wyzwaniem w tym projekcie były duże rozpiętości płyt stropowych i 5-kondygnacyjna fasada, wsparta na nieregularnych, skośnych słupach. Obciążenia były częściowo przekierowane aż o 2 kondygnację w górę za pomocą elementów rozciąganych, ponieważ nie było możliwe zapewnienie bezpośredniego podparcia na elementach konstrukcyjnych poniżej. W celu określenia obciążenia przekazywanego z z dachu na część betonową zamodelowano także część drewnianą.
Lokalizacja projektu
Riebeckstraße 37-41Słowa kluczowe
Uczelnia Beton zbrojony Konstrukcje z betonu zbrojonego
