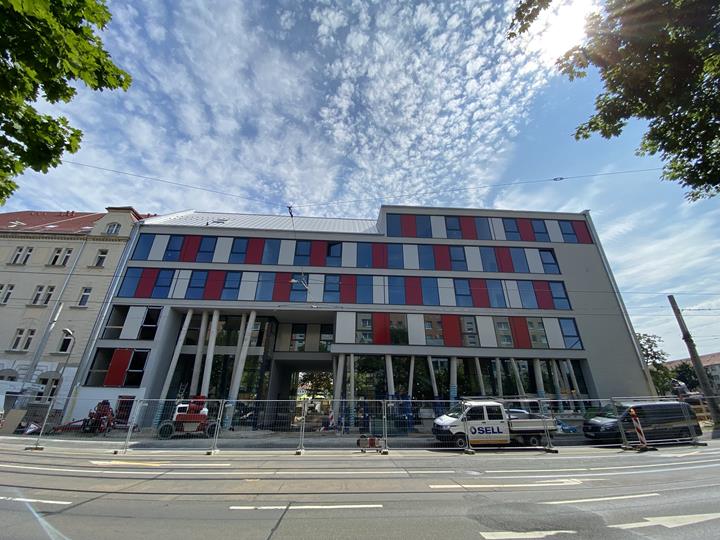

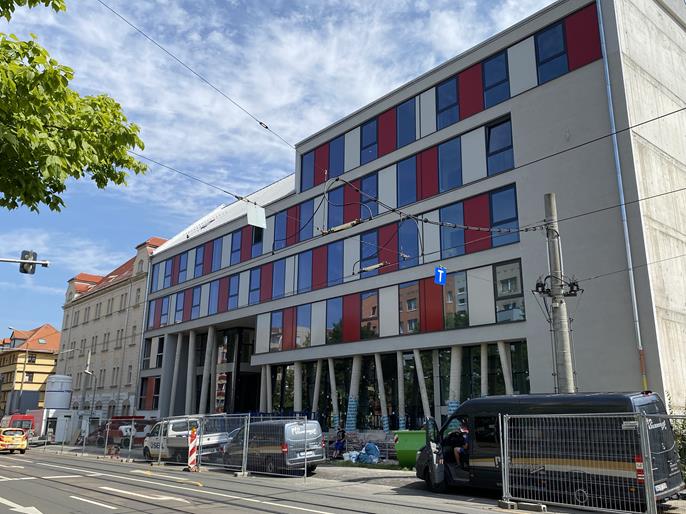

Edificio scolastico nel Campus Lorenzo a Lipsia, Germania
Progetto cliente
L'edificio di 7 piani, con una superficie di 5.300 m², è utilizzato come scuola professionale. Le dimensioni (lunghezza x larghezza x altezza) sono di circa 46,0 mx 20,0 mx 21,8 m.
| Cliente, progettista |
base | d GmbH Wehlener Straße 31 01279 Dresda, Germania www.basisd.de |
| Verifiche strutturali |
Eggers Tragwerksplanung GmbH Scheunenhofstraße 2 01097 Dresda, Germania www.eggers-tragwerksplanung.de |
Parametri del modello
Modello
L'edificio è stato costruito come una struttura solida. L'involucro dell'edificio e i principali elementi di supporto (piastra di fondazione, soffitti, pareti, colonne, travi emergenti, ecc.) Sono costituiti da cemento armato utilizzando il metodo di costruzione del calcestruzzo gettato in opera. La struttura del tetto è stata progettata come un arcareccio.
La facciata dell'edificio sopra il piano terra ha uno sfalsamento verso l'interno, risultando in una superficie di circa 46,0 x 17,2 m. Il piano terra così come il primo e secondo pavimenti, hanno diverse planimetrie irregolari e sono prive di struttura portante continua. La terza e il quarto i piani hanno planimetrie regolari; la facciata del quinto il pavimento ha un altro offset, costruito come un piano sovrapposto.
Struttura e progettazione strutturale

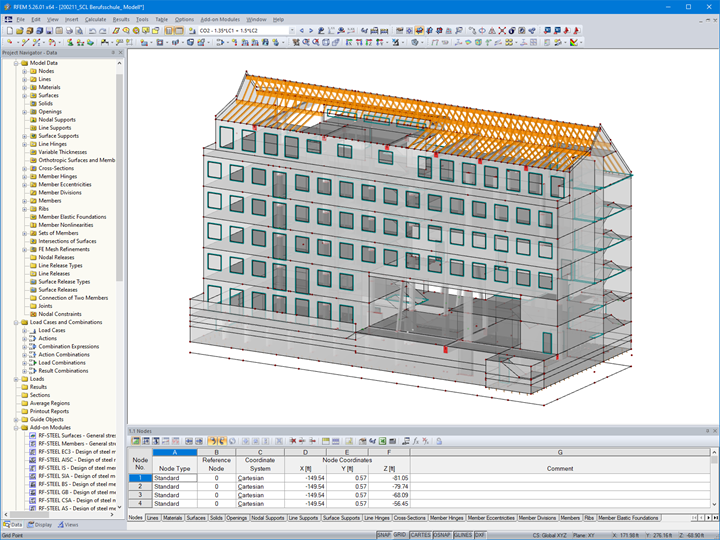

L'analisi strutturale è stata eseguita utilizzando un modello 3D in RFEM, poiché questo programma ha fornito i migliori risultati per la complessa struttura dell'edificio, compresi i pilastri obliqui, le piante irregolari e gli offset multipli della facciata.
Le grandi campate della soletta e la facciata a 5 piani, che è supportata da colonne irregolari e oblique, hanno rappresentato le maggiori sfide in questo progetto. I carichi sono stati parzialmente trasportati verso l'alto su due piani mediante elementi di trazione, poiché era impossibile un trasferimento diretto del carico ai componenti strutturali sottostanti. La struttura del tetto in legno è stata modellata per determinare il carico per la struttura solida.
Posizione del progetto
Riebeckstraße 37-41Parole chiave
Scuola Calcestruzzo armato Strutture in calcestruzzo armato
