Centro escolar en el campus Lorenzo en Leipzig, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

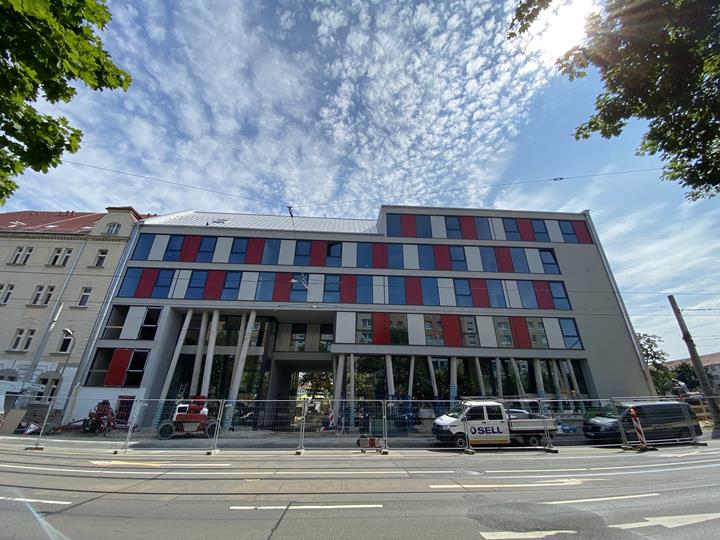

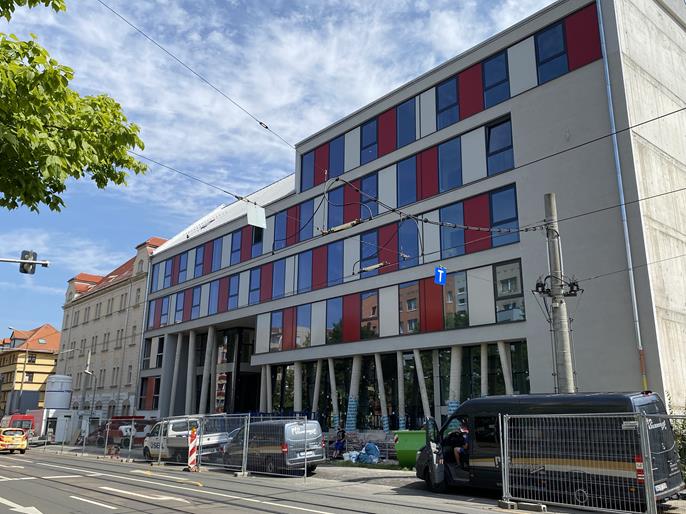

El edificio de 7 plantas, con 5.300 m² de superficie útil, se utiliza como escuela de formación profesional. Las dimensiones (largo x ancho x alto) son de aproximadamente 46 m x 20 m x 21,8 m.

Cliente, diseñador basis | d GmbH
Wehlener Straße 31
01279 Dresden, Alemania
www.basisd.de
Diseño estructural Eggers Tragwerksplanung GmbH
Scheunenhofstraße 2
01097 Dresden, Alemania
www.eggers-tragwerksplanung.de

Parámetros del modelo

Modelo

El edificio fue construido como una estructura maciza. La envolvente del edificio y los elementos de soporte principales (losa de cimentación, techos, muros, pilares, vigas de cuelgue, etc.) están compuestos de hormigón armado utilizando el método de construcción de hormigón moldeado in situ. La estructura de la cubierta se diseñó como una cubierta con correas.

La fachada del edificio sobre la planta baja está desplazada hacia el interior, dando como resultado una superficie de aproximadamente 46 x 17,2 m. La planta baja, así como el primer y segundo piso, tienen diferentes planos irregulares y no tienen una estructura de soporte continua. El tercer y cuarto piso tienen planos de planta regulares; la fachada del quinto piso tiene otro desplazamiento, construido como un piso apilado.

Estructura y dimensionamiento estructural

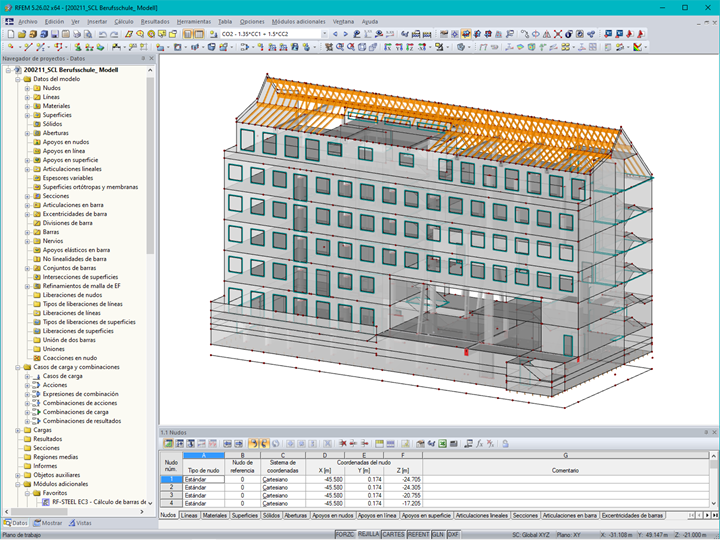

El análisis estructural se realizó utilizando un modelo en 3D en RFEM, ya que este programa proporcionó los mejores resultados para la estructura compleja del edificio, incluyendo pilares inclinados, plantas irregulares y múltiples desplazamientos en la fachada.

Los grandes vanos de las losas y la fachada de 5 pisos, que está apoyada por pilares irregulares e inclinados, representaron los mayores desafíos en este proyecto. Las cargas se llevaron parcialmente hacia arriba sobre dos plantas por medio de elementos de tracción, ya que fue imposible una transferencia directa de la carga a los componentes estructurales inferiores. La estructura de la cubierta de madera se modeló para determinar la carga para la estructura maciza.

Ubicación del proyecto

Riebeckstraße 37-41
04317 Leipzig, Alemania
Alemania

Palabras clave

Escuela Hormigón (concreto) armado Estructuras de hormigón
