Cirerers, самый высокий деревянный жилой дом в Испании (Барселона)
Проект заказчика
Архитектурная студия Estudi M103 из Барселоны, которая является одним из заказчиков Dlubal Software и занимается консалтингом и расчётом конструкций, приняла участие в необычном строительном проекте. Проект «Cirerers» возник по результатам конкурса муниципальных строительных площадок для кохаузинга, объявленного мэрией Барселоны в 2016 году.
| Архитекторы |
Celobert (Diego Carrilo Messa) celobert.coop |
| Производитель работ |
Grupnou (Xavier Humet) grupnou.cat |
| Проектировщик-консультант |
Estudi M103 (Jorge Blasco Miguel и Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Строительство |
La constructiva sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/ |
| Поставка древесины |
KLH www.klh.at |
| Расчёт деревянных конструкций | Инж. Albert Admetlla - Kmod Enginyeria en fusta SLP |
| Монтаж деревянных конструкций |
Velima www.velimasystem.com |
| Промоутер |
Sostre Cívic sostrecivic.coop |
Модель

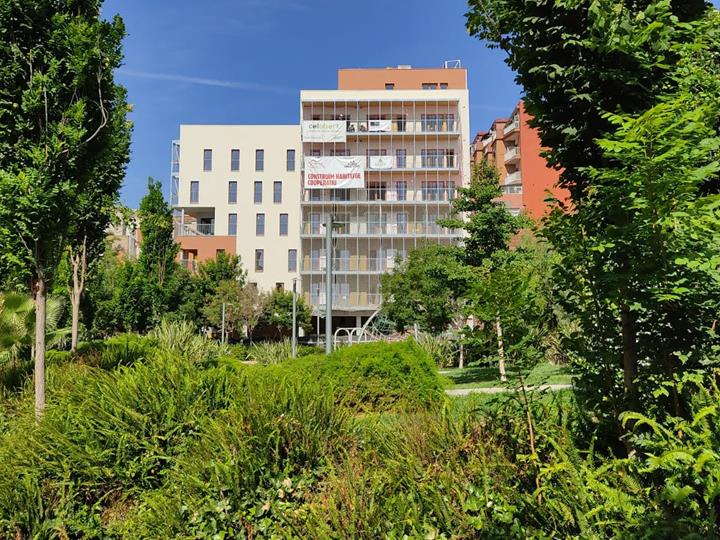

Жилищный кооператив Sostre Cívic поручила компании Celobert Cooperativa de Arquitectos разработать архитектурный проект, который в итоге стал победителем конкурса. Здание с 32 квартирами и помещениями общего пользования, состоящее из цокольного этажа и семи надземных этажей, расположенное на Pla dels Cirerers 2-4 в Барселоне, было спроектировано Celobert с участием будущих жителей. Это на сегодняшний день самое высокое деревянное здание в Испании высотой примерно 26,5 метров.

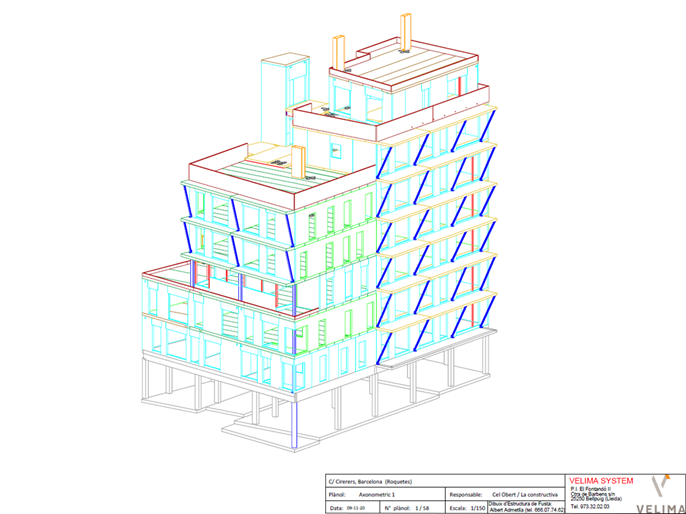

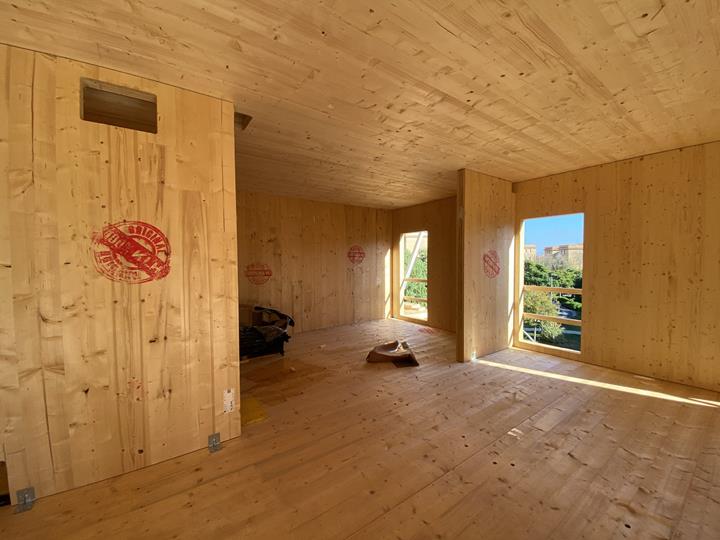

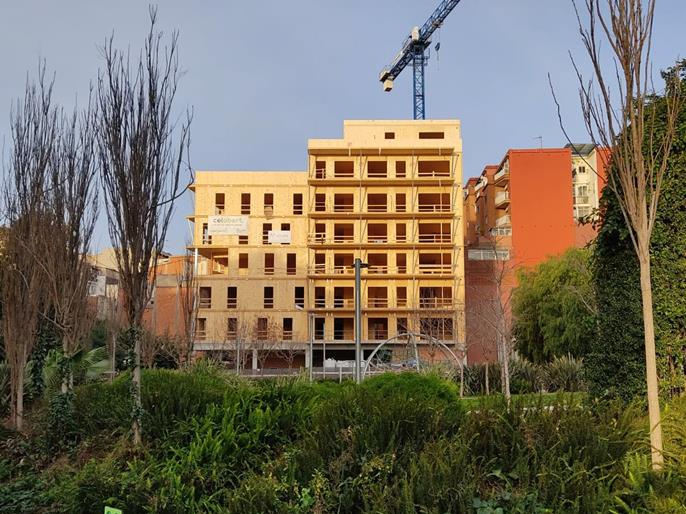

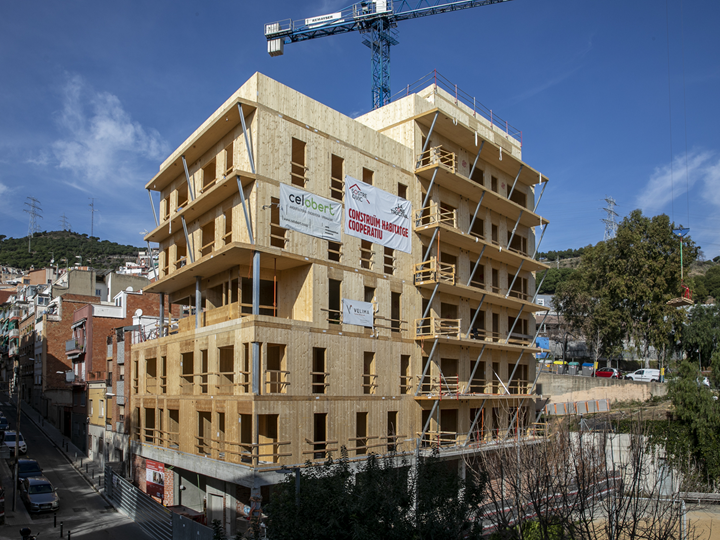

Конструкция первого этажа состоит из колонн, стен, балок и железобетонной плиты HA-30. Деревянная конструкция остальных семи этажей опирается на железобетонную плиту перекрытия первого этажа. Эта деревянная конструкция состоит из стен и перекрытий из поперечно-клеёной древесины (CLT). Монтажные чертежи конструкции были разработаны инженером Альбертом Адметлой, а сборка осуществлялась испанской компанией Velima.

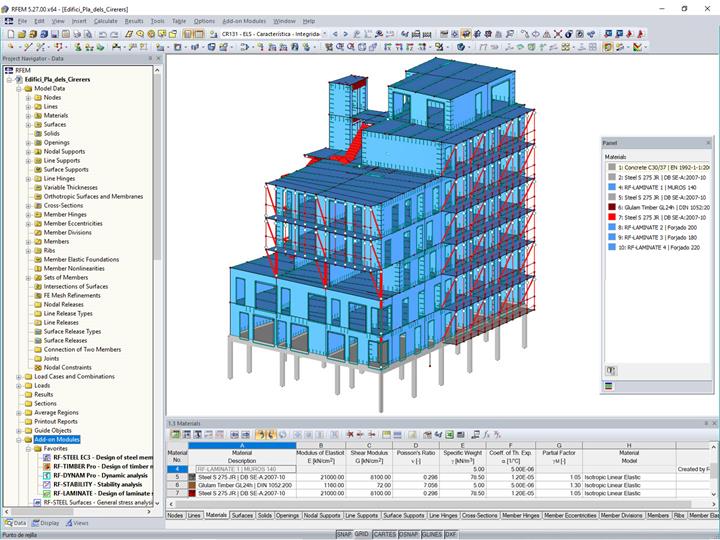

Для расчета и проектирования деревянных балок применялся дополнительный модуль RF-TIMBER Pro; дополнительный модуль RF-STEEL EC3 был использован для проверки стальных стержней, а RF-LAMINATE был применялся при расчёте панелей CLT. Устойчивость конструкции проверялась с помощью RF-STABILITY; собственные колебания рассчитывались в RF-DYNAM Pro. В здании имеются общие пмещения, оно относится к пассивным домам из-за минимального потребления энергии при кондиционировании и подготовке горячей воды. Кроме того, здание экологично, поскольку предпочтение отдавалось органическим материалам с минимальным воздействием на окружающую среду.
Расположение проекта
Ключевые слова
Здание Кохаузинг Поперечно-клеёная древесина CLT Estudi M103 Панель KLH
