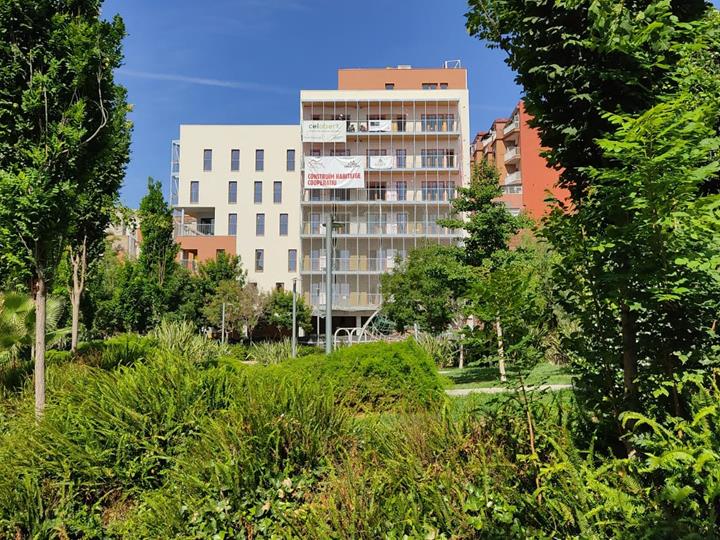

Cirerers (Barcelona), najwyższy budynek mieszkalny w Hiszpanii wykonany z drewna
Projekt klienta
Hiszpański klient firmy Dlubal, Estudi M103, biuro architektoniczne z siedzibą w Barcelonie, które zajmuje się doradztwem konstrukcyjnym i obliczeniami konstrukcji, uczestniczyło w niezwykłym projekcie budowlanym. Projekt "Cirerers" powstał w ramach konkursu na budowę domu wielorodzinnego, ogłoszonego przez Radę Miasta Barcelony w 2016 r.
| Architekci |
Celobert (Diego Carrilo Messa) celobert.coop |
| Główny wykonawca |
Grupnou (Xavier Humet) grupnou.cat |
| Doradztwo |
Estudi M103 (Jorge Blasco Miguel i Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Budowa |
La constructiva sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/ |
| Dostawca drewna |
KLH www.klh.at |
| Projektowanie konstrukcji drewnianych | Inż. Albert Admetlla - Kmod Enginyeria en fusta SLP |
| Montaż konstrukcji drewnianej |
Velima www.velimasystem.com |
| Promotor |
Sostre Cívic sostrecivic.coop |
Model

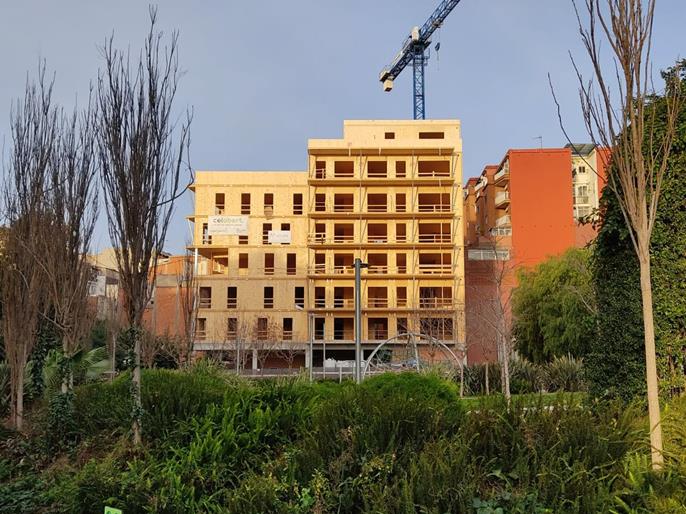

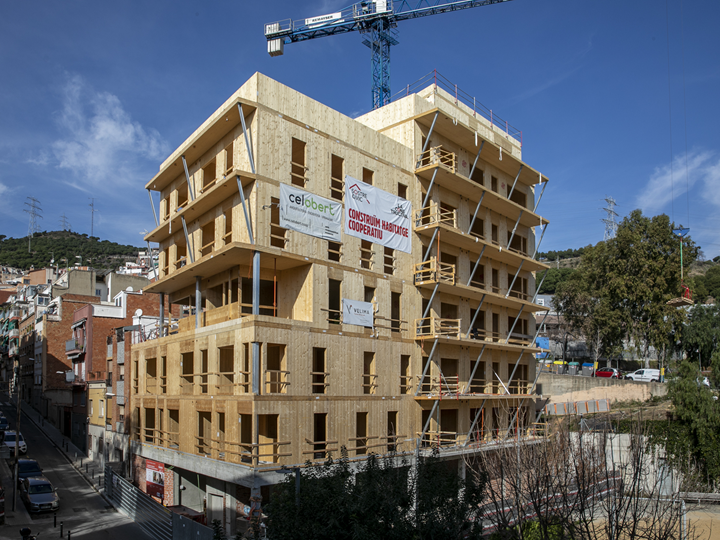

Spółdzielnia mieszkaniowa Sostre Cívic zleciła firmie Celobert Cooperativa de Arquitectos opracowanie projektu architektonicznego, który ostatecznie wygrał konkurs. Budynek spółdzielczy składający się z 32 mieszkań i przestrzeni wspólnych, parteru i 7 pięter przy Carrer Pla dels Cirerers 2-4 w Barcelonie został zaprojektowany przez Celobert we współpracy z przyszłymi mieszkańcami. Osiągając wysokość około 26,5 m budynek jest obecnie najwyższym drewnianym budynkiem zbudowanym do tej pory w Hiszpanii.

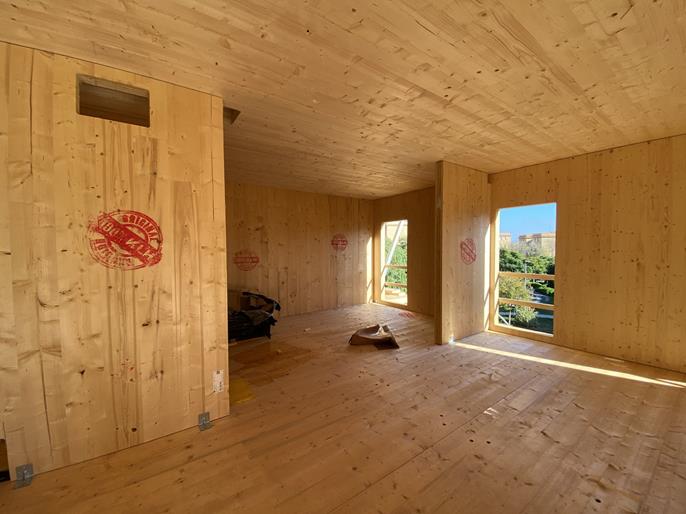

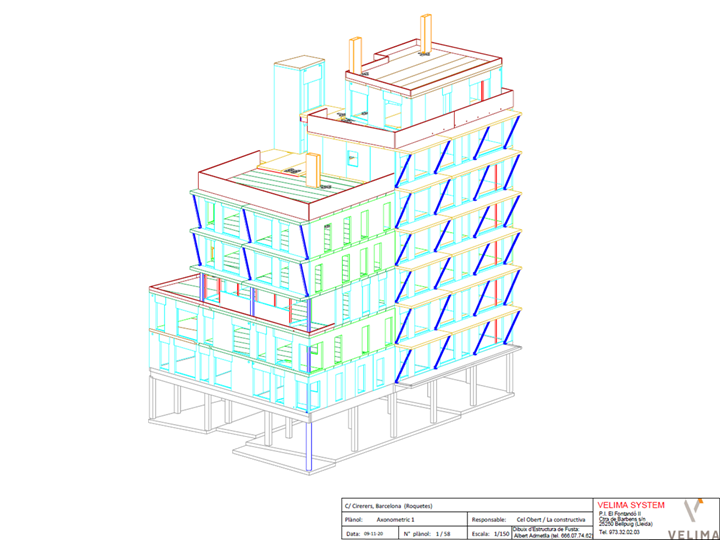

Konstrukcja parteru składa się ze słupów, ścian, elementów typu belka-ściana oraz płyty betonowej HA-30. Konstrukcja drewniana pozostałych 7 kondygnacji jest podparta betonową płytą stropu parteru. Ta drewniana konstrukcja składa się ze ścian i podłóg z drewna klejonego krzyżowo (CLT). Rysunki montażowe zostały zaprojektowane przez inżyniera Alberta Admetlę, a montaż został przeprowadzony przez hiszpańską firmę Velima.

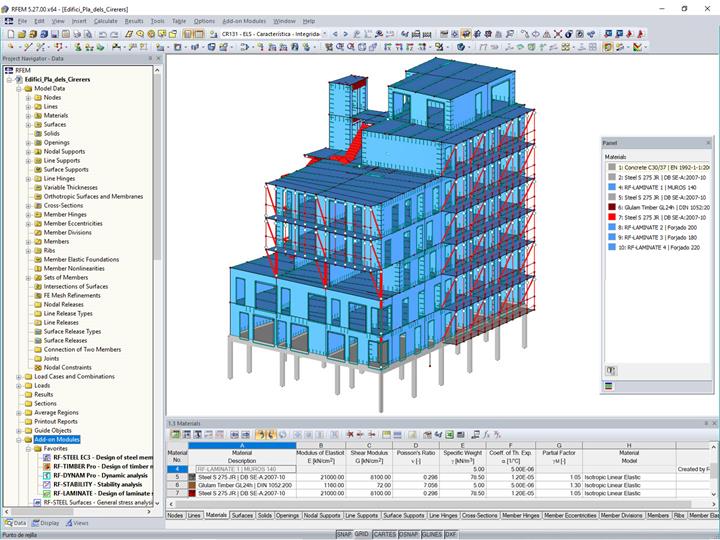

Do obliczeń i wymiarowania belek drewnianych wykorzystano moduł dodatkowy RF-TIMBER Pro firmy Dlubal. Do weryfikacji prętów stalowych posłużył moduł dodatkowy RF-STEEL EC3, a do obliczeń płyt CLT wykorzystano moduł RF-LAMINATE. Stateczność konstrukcji sprawdzono za pomocą modułu RF-STABILITY. Postacie drgań własnych przeanalizowano za pomocą RF-DYNAM Pro. Budynek, w którym znajdują się też pomieszczenia wspólne, będzie domem pasywnym ze względu na minimalne zapotrzebowanie na energię, jeśli chodzi o klimatyzację i produkcję ciepłej wody, a także ekologicznym, ze względu na zastosowanie materiałów organicznych o minimalnym wpływie na środowisko naturalne.
